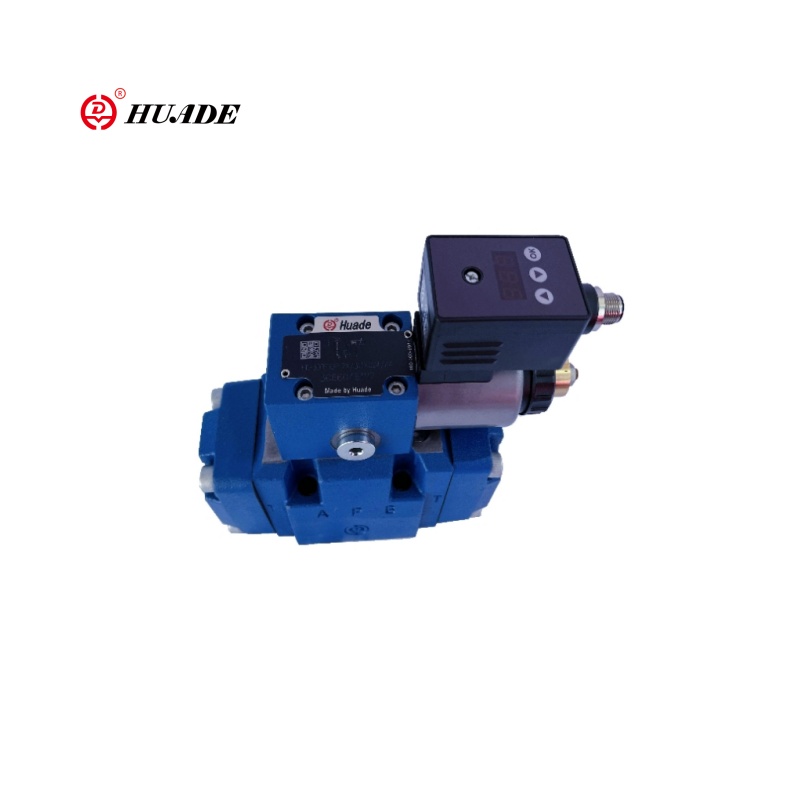

Proporsyonal na presyon na binabawasan ang balbula 3dree-7x

Ang three-way na pilot na pinatatakbo na proporsyonal na presyon na binabawasan ang Valve 3DREE-7X ay isang na-upgrade o binagong modelo ng serye ng Valve 3DRE, na may mas mataas na katumpakan ng kontrol o karagdagang mga pag-andar (tulad ng integrated electronic control module). Ang pangunahing pag-andar ng proporsyonal na balbula na ito ay upang ayusin ang presyon ng outlet na proporsyonal sa pamamagitan ng mga de-koryenteng signal, at upang makamit ang control control at pag-load sa pamamagitan ng three-way na disenyo (P → A, A → T), na angkop para sa mga hydraulic system na nangangailangan ng dinamikong at mataas na precision na regulasyon ng presyon.

Ang parameter ng produkto ng proporsyonal na presyon na binabawasan ang balbula 3dre-7x

Ang parameter ng produkto ng proporsyonal na presyon na binabawasan ang Valve 3Dree-7x

Mga Tampok:

▶ 3-way na bersyon

▶ Ang operasyon sa pamamagitan ng proporsyonal na solenoid na may rotatable coil

▶ Para sa pag -mount ng subplate

▶ pattern ng porting ayon sa ISO 4401

▶ Pinakamataas na limitasyon ng presyon, opsyonal

▶ Valve at kontrolin ang mga electronics mula sa isang solong mapagkukunan

▶ Integrated Electronics (OBE) (Uri ng HD-3DRE (M) E):

- maliit na pagpapahintulot sa pagmamanupaktura ng curve ng katangian ng halaga ng curve

▶ Panlabas na kontrol ng elektronika (Uri ng HD-3DRE (M)

▶ Ang linear na halaga ng presyon ng halaga ng curve

Application:

Ang proporsyonal na pagbawas ng presyon ng Valve 3DREE-7X ay pangunahing ginagamit sa pang-industriya na automation at mga tool sa makina, mga excavator/loader, hydraulic component test benches, wind power generation pitch system.

Pag-andar at seksyon ng proporsyonal na presyon na binabawasan ang Valve 3Dree-7x

Pag -andar, Seksyon

Ang mga uri ng balbula na 3DRE (M) at 3DRE (M) E ay electrically pilot-operated 3-way pressure na binabawasan ang mga balbula na may limitasyon ng presyon ng actuator.

Ginagamit ang mga ito para sa pagbawas (P hanggang A) at limitasyon (A hanggang T) ng isang presyon ng system.

Set-up

Ang mga balbula ay binubuo ng dalawang pangunahing asamblea:

▶ Pilot control valve (1) na may proporsyonal na solenoid (2), opsyonal na may maximum na limitasyon ng presyon (15)

▶ Pangunahing balbula (3) na may pangunahing control spool (4)

Function

▶ Ang setting na umaasa sa halaga ng presyon ng presyon ay mabawasan sa port A sa pamamagitan ng balbula ng control ng pilot (1).

▶ na may depressurized port p, ang mga bukal (5) at (6) ay humawak ng pangunahing control spool (4) sa gitnang posisyon nito.

Sa ganitong paraan, pinipigilan ang isang start-up jump sa actuator.

▶ Pilot fluid ay dumadaloy mula sa Bore (7) sa pamamagitan ng daloy ng controller (8), sa pamamagitan ng control chamber (11) hanggang sa throttle gap (9), sa pamamagitan ng linya (10) sa Port Y. Ang koneksyon na ito ay hahantong sa tangke sa zero pressure.

Pagbawas ng presyon

▶ build-up ng presyon ng piloto sa control chamber (11) bilang isang function ng halaga ng utos.

▶ Pressure build-up sa silid ng tagsibol (13) sa pamamagitan ng nozzle (12) at paggalaw ng pangunahing control spool (4) sa kanan.

Ang hydraulic fluid ay dumadaloy mula P hanggang A.

▶ Ang presyon ng actuator sa port A ay magagamit sa silid ng tagsibol (14).

▶ Dagdagan ang presyon sa port A sa set pressure ng pilot control valve (1) ay humahantong sa paggalaw ng pangunahing spool (4) sa kaliwa. Ang presyon sa port A ay halos magkapareho sa set pressure sa pilot control valve (1).

Limitasyon ng presyon

▶ Kung ang presyon sa port ay lumampas sa itinakdang presyon ng balbula ng control ng pilot (1), ang pangunahing control spool (4) ay inilipat pa sa kaliwa.

▶ Binuksan nito ang koneksyon mula sa A hanggang T at nililimitahan ang presyon na nakabinbin sa port A sa halaga ng utos na itinakda.

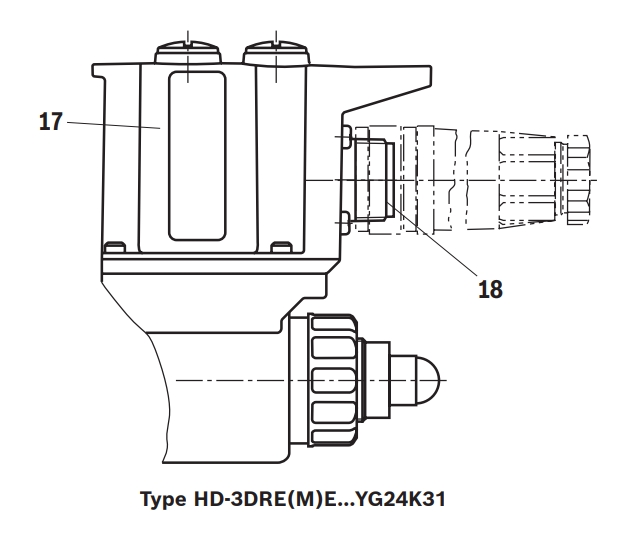

I-type ang HD-3DREE at HD-3DREME (na may integrated electronics (OBE))

Kaugnay ng pag-andar at pag-set-up, ang mga balbula na ito ay tumutugma sa mga uri ng HD-3DRE at HD-3Drem.at ang balbula ng control ng pilot, mayroong higit pa sa isang pabahay (17) na may control electronics.

Ang boltahe ng halaga ng supply at utos ay inilalapat sa konektor (18).

Sa pabrika, ang curve ng katangian ng curve ng halaga ng utos ay nababagay sa maliit na pagpapaubaya sa pagmamanupaktura. Para sa karagdagang impormasyon, tingnan ang pahina 9.
