Ang mga hydraulic system ay ang gulugod ng hindi mabilang na mga aplikasyon ng pang -industriya, mula sa kagamitan sa konstruksyon at makinarya sa pagmamanupaktura hanggang sa mga sistema ng aerospace at mga sangkap ng automotiko. Sa gitna ng mga sistemang ito ay namamalagi ang isang network ng mga balbula na kumokontrol sa daloy, presyon, at direksyon ng haydroliko na likido. Kabilang sa mga kritikal na sangkap na ito, ang 2-way na balbula ay nakatayo bilang isa sa mga pinaka-pangunahing ngunit mahahalagang elemento sa disenyo ng haydroliko circuit.

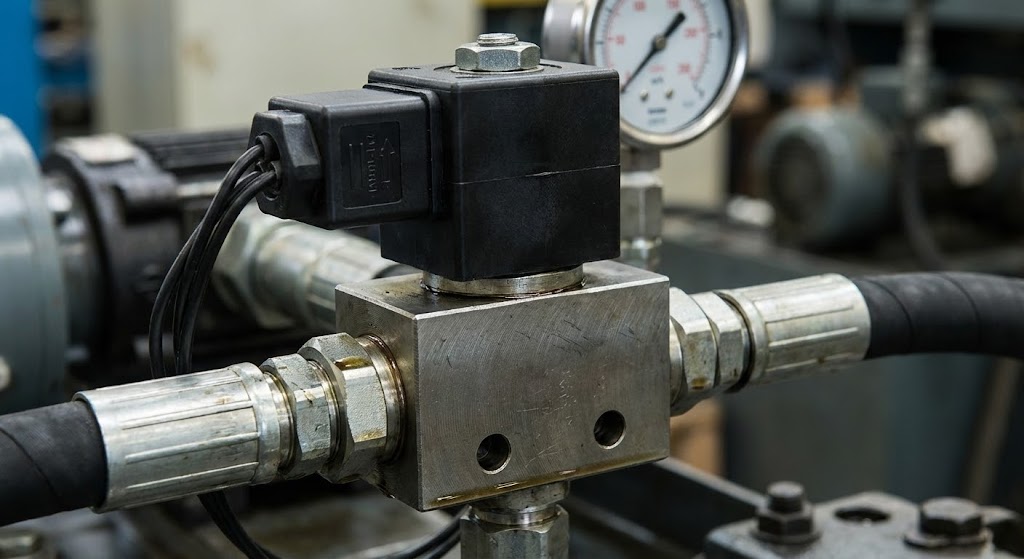

Ang isang 2-way na balbula, na kilala rin bilang isang two-port valve, ay isang simple ngunit mahalaga na hydraulic na sangkap na kumokontrol sa daloy ng likido sa pamamagitan ng isang solong landas ng daloy. Hindi tulad ng mas kumplikadong mga balbula ng multi-port, ang isang 2-way na balbula ay may eksaktong dalawang puntos ng koneksyon: isang port ng inlet at isang outlet port. Ang prangka na disenyo na ito ay ginagawang perpektong solusyon para sa mga pangunahing aplikasyon ng control control kung saan kailangan mong payagan o hadlangan ang daloy ng likido.
Ang pangunahing prinsipyo sa likod ng isang 2-way na balbula ay binary operation-ito ay ganap na bukas o ganap na sarado. Kapag bukas, ang haydroliko na likido ay maaaring malayang dumaloy mula sa pasilyo hanggang sa outlet. Kapag sarado, ang balbula ay lumilikha ng isang kumpletong selyo, na pumipigil sa anumang paggalaw ng likido sa pamamagitan ng system. Ang pag-andar na ito sa/off ay gumagawa ng 2-way valves na kailangang-kailangan para sa mga aplikasyon na nangangailangan ng tumpak na control control at paghihiwalay ng system.

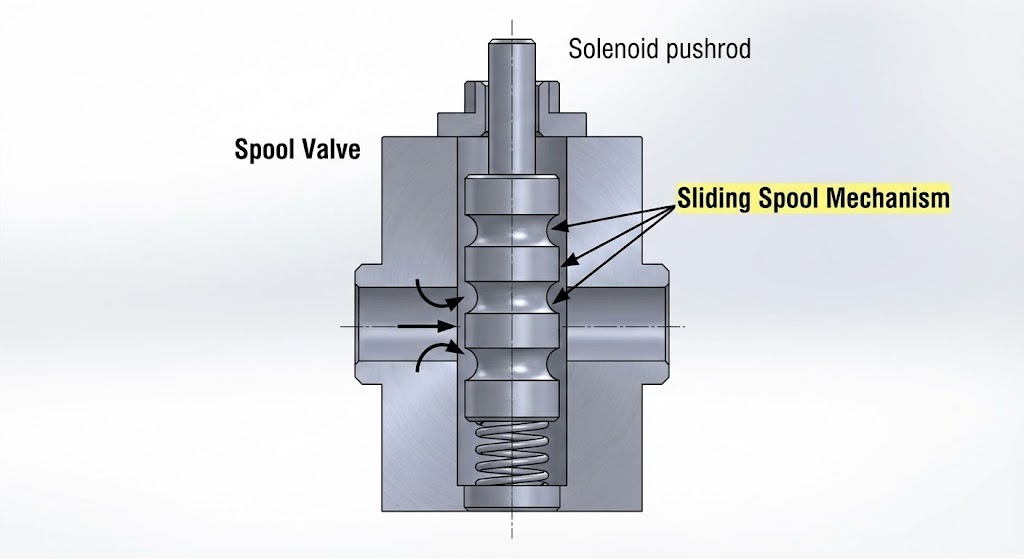

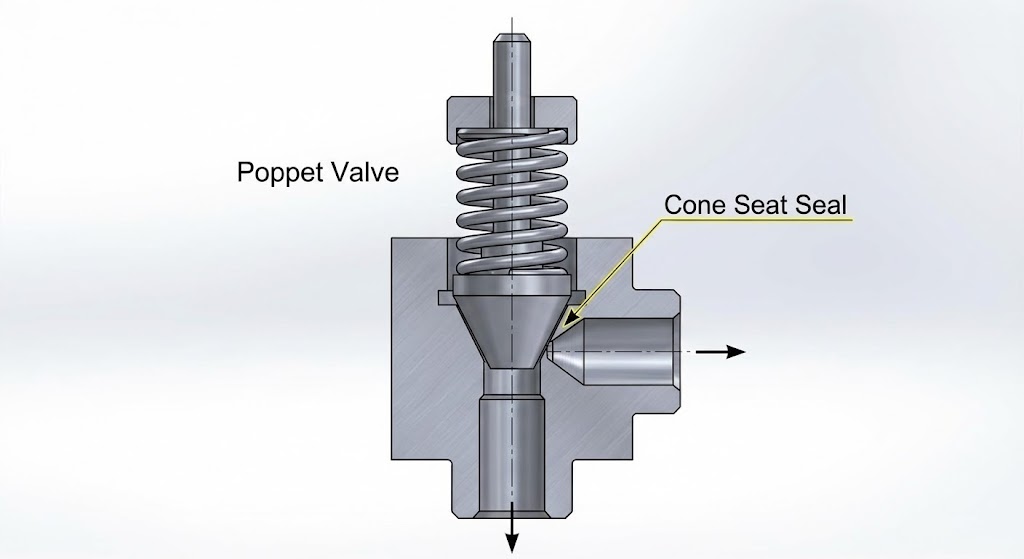

Ang operasyon ng isang 2-way na balbula ay nakasalalay sa panloob na mekanismo nito, na karaniwang nagsasangkot ng isang palipat-lipat na elemento tulad ng isang poppet, bola, o spool. Kapag ang balbula ay tumatanggap ng isang signal ng actuation - manu -manong manu -manong, pneumatic, haydroliko, o elektrikal - ang panloob na elemento na ito ay gumagalaw upang buksan o isara ang landas ng daloy.
Sa saradong posisyon, ang elemento ng balbula ay lumilikha ng isang masikip na selyo laban sa isang upuan ng balbula, na epektibong humaharang sa daloy ng likido. Ang selyo ay dapat na sapat na matatag upang mapaglabanan ang operating pressure ng system nang walang pagtagas. Kapag kumilos sa bukas na posisyon, ang elemento ng balbula ay lumilipat palayo sa upuan, na lumilikha ng isang malinaw na daanan para sa hydraulic fluid na dumadaloy.
Ang oras ng pagtugon at daloy ng mga katangian ng isang 2-way na balbula ay mga kritikal na kadahilanan sa pagganap ng system. Ang mga modernong hydraulic 2-way valves ay idinisenyo upang magbigay ng mabilis na mga kakayahan sa paglipat na may kaunting pagbagsak ng presyon kapag bukas, tinitiyak ang mahusay na operasyon ng system at tumpak na kontrol.

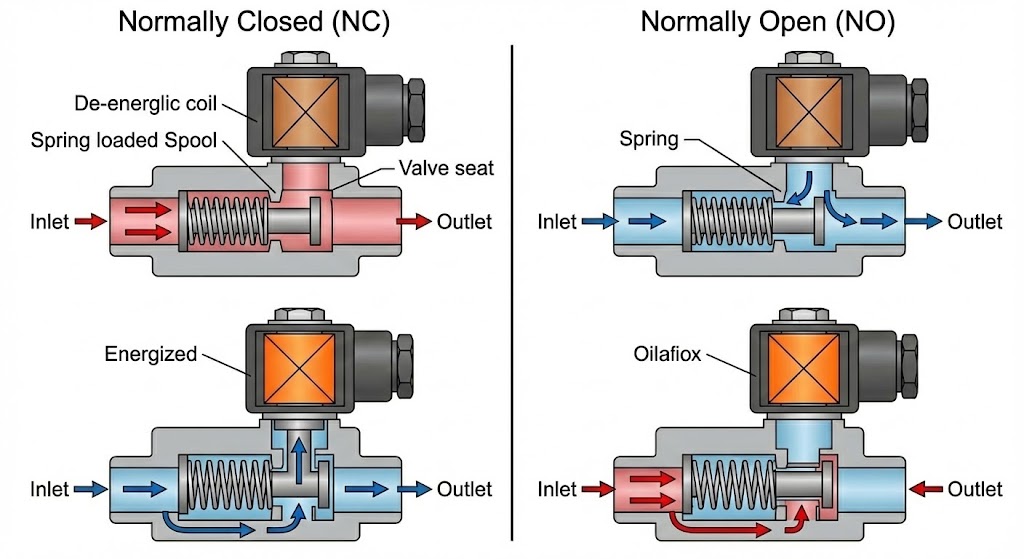

Karaniwan bukas kumpara sa karaniwang sarado
Ang 2-way na mga balbula ay inuri batay sa kanilang default na estado kapag hindi kumilos. Karaniwan ang mga balbula na sarado (NC) ay nananatiling sarado hanggang sa isinaaktibo, na ginagawang perpekto para sa mga aplikasyon ng kaligtasan kung saan dapat mai -block ang daloy nang default. Karaniwang bukas (hindi) mga balbula ay nagbibigay -daan sa daloy sa kanilang estado ng pahinga at malapit kapag naaktibo, angkop para sa mga aplikasyon kung saan ang patuloy na daloy ay pamantayan.
Mga pamamaraan ng pag -arte
Manu-manong 2-way na mga balbula: Pinatatakbo sa pamamagitan ng kamay sa pamamagitan ng mga lever, knobs, o mga pindutan. Ang mga ito ay karaniwang ginagamit sa mga aplikasyon kung saan kinakailangan ang interbensyon ng tao para sa control ng system.
Mga balbula na pinatatakbo ng Solenoid: Mga balbula na kinokontrol ng electrically na gumagamit ng puwersa ng electromagnetic upang kumilos ang elemento ng balbula. Nag -aalok sila ng mabilis na mga oras ng pagtugon at madaling maisama sa mga awtomatikong sistema ng kontrol.
Mga balbula na pinatatakbo ng pilot: Ang mga balbula na ito ay gumagamit ng hydraulic pressure upang kumilos ang pangunahing elemento ng balbula, na ginagawang angkop para sa mga aplikasyon ng high-pressure kung saan maaaring maging hindi praktikal ang direktang operasyon ng solenoid.
Pneumatic Valves: Aktibo ng naka -compress na hangin, ang mga balbula na ito ay madalas na ginagamit sa mga kapaligiran kung saan ang mga sangkap na de -koryenteng maaaring magdulot ng mga panganib sa kaligtasan.

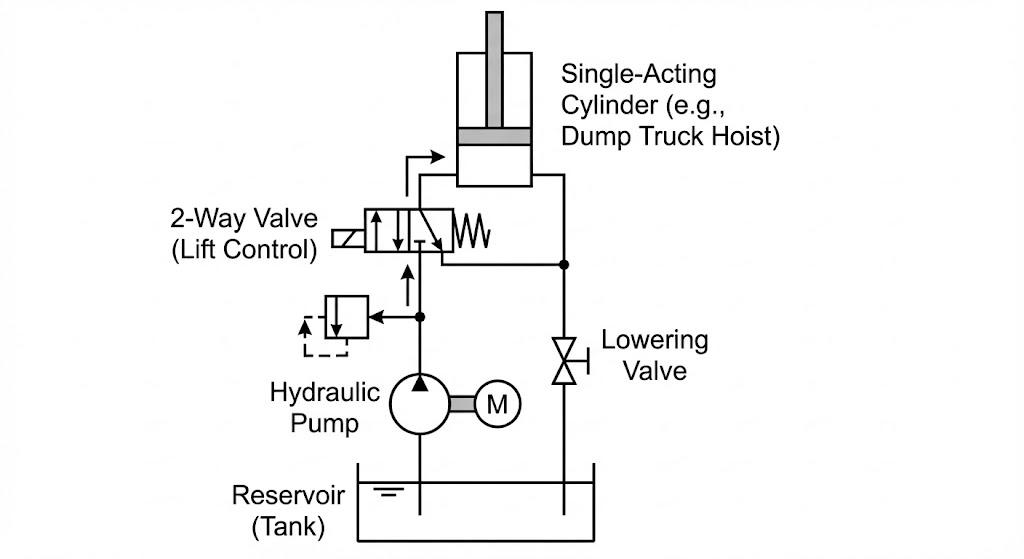

Mga aplikasyon sa mga sistemang haydroliko
Ang 2-way na mga balbula ay naghahain ng maraming mga kritikal na pag-andar sa iba't ibang mga aplikasyon ng haydroliko:
Ang isa sa mga pangunahing paggamit ng 2-way valves ay ang paghihiwalay ng system. Maaari nilang ganap na isara ang daloy ng haydroliko sa mga tiyak na sanga ng circuit, pagpapagana ng pagpapanatili ng trabaho o mga pamamaraan ng pag -shutdown ng emergency. Sa mga mobile na kagamitan sa haydroliko tulad ng mga excavator o cranes, ang 2-way na mga balbula ay nagbibigay ng mga mahahalagang pag-andar sa kaligtasan sa pamamagitan ng paghiwalayin ang mga mapanganib na paggalaw kapag ang mga operator ay nagsasagawa ng pagpapanatili.
Habang ang mga 2-way na mga balbula ay pangunahin sa/off na mga aparato, gumaganap sila ng isang mahalagang papel sa mga diskarte sa control control. Sa pamamagitan ng mabilis na pagbibisikleta sa pagitan ng bukas at saradong mga posisyon, maaari nilang epektibong mag-regulate ng average na mga rate ng daloy sa mga sistema ng kontrol ng pulso-lapad (PWM). Ang pamamaraan na ito ay lalong pangkaraniwan sa mga modernong sistema ng haydroliko na naghahanap ng pinabuting kahusayan at tumpak na kontrol.
Suporta sa kontrol ng direksyon
Sa pagsasama sa iba pang mga balbula, ang 2-way na mga balbula ay nag-aambag sa mga kumplikadong scheme ng control ng direksyon. Maaari nilang ibukod ang mga tiyak na actuators o circuit branch, na nagpapahintulot sa iba pang mga direksyon na mga balbula na gumana nang mas epektibo at ligtas.
Ang dalubhasang 2-way na mga balbula ng relief relief ay nagpoprotekta sa mga hydraulic system mula sa mga over-pressure na kondisyon. Ang mga balbula na ito ay nananatiling sarado sa ilalim ng normal na mga presyur ng operating ngunit awtomatikong bukas kapag ang presyon ng system ay lumampas sa mga ligtas na limitasyon, na nagdidirekta ng labis na likido pabalik sa reservoir.
Ang pagiging simple ng 2-way na mga balbula ay nagdadala ng maraming makabuluhang pakinabang sa disenyo ng haydroliko:
Kahusayan: Sa mas kaunting mga gumagalaw na bahagi kaysa sa mga multi-port valves, ang 2-way na mga balbula ay karaniwang nag-aalok ng mahusay na pagiging maaasahan at kahabaan ng buhay. Ang kanilang simpleng disenyo ay binabawasan ang posibilidad ng mekanikal na pagkabigo at ginagawang diretso ang pagpapanatili.
Ang pagiging epektibo ng gastos: Ang pangunahing disenyo at pagiging simple ng pagmamanupaktura ng 2-way na mga balbula ay ginagawang lubos na magastos kumpara sa mas kumplikadong mga uri ng balbula. Ang kakayahang ito ay ginagawang kaakit -akit para sa mga aplikasyon kung saan mahalaga ang mga hadlang sa badyet.
Mabilis na tugon: Maraming mga 2-way na mga balbula, lalo na ang mga bersyon na pinatatakbo ng solenoid, ay nag-aalok ng napakabilis na mga oras ng paglipat. Ang mabilis na kakayahan ng pagtugon na ito ay mahalaga sa mga aplikasyon na nangangailangan ng tumpak na tiyempo at kontrol.
Masikip na pag-shutoff: Kapag maayos na dinisenyo at pinapanatili, ang 2-way na mga balbula ay nagbibigay ng mahusay na mga kakayahan sa pagbubuklod, na pumipigil sa panloob na pagtagas na maaaring makompromiso ang kahusayan o kaligtasan ng system.
Versatility: Sa kabila ng kanilang pagiging simple, ang 2-way na mga balbula ay maaaring maiakma sa maraming mga aplikasyon sa pamamagitan ng iba't ibang mga pamamaraan ng pagkilos, materyales, at mga pagsasaayos.
Ang pagpili ng tamang 2-way na balbula para sa isang hydraulic application ay nangangailangan ng maingat na pagsasaalang-alang ng maraming mga kadahilanan:
Rating ng Pressure: Ang balbula ay dapat na may kakayahang hawakan ang maximum na presyon ng operating ng system na may sapat na kaligtasan sa kaligtasan. Ang under-rating ay maaaring humantong sa pagkabigo ng balbula at mga potensyal na peligro sa kaligtasan.
Kapasidad ng daloy: Ang koepisyent ng daloy ng balbula (CV) ay dapat sapat upang hawakan ang kinakailangang rate ng daloy nang walang labis na pagbagsak ng presyon. Ang mga undersized valves ay maaaring lumikha ng mga bottlenecks ng system at mabawasan ang kahusayan.
Oras ng pagtugon: Ang mga aplikasyon na nangangailangan ng mabilis na paglipat ay nangangailangan ng mga balbula na may mabilis na mga katangian ng pagtugon. Ang pamamaraan ng pagkilos ay makabuluhang nakakaimpluwensya sa oras ng pagtugon.
Operating Environment: Ang mga kadahilanan tulad ng temperatura, antas ng kontaminasyon, at ang panginginig ng boses ay nakakaapekto sa pagpili ng balbula. Ang mga malupit na kapaligiran ay maaaring mangailangan ng mga dalubhasang materyales o mga tampok na proteksiyon.
Pagsasama ng control: Ang pamamaraan ng pagkilos ng balbula ay dapat na katugma sa arkitektura ng control ng system. Ang mga modernong sistema ay madalas na nangangailangan ng mga balbula na may mga kakayahan sa elektronikong feedback.
