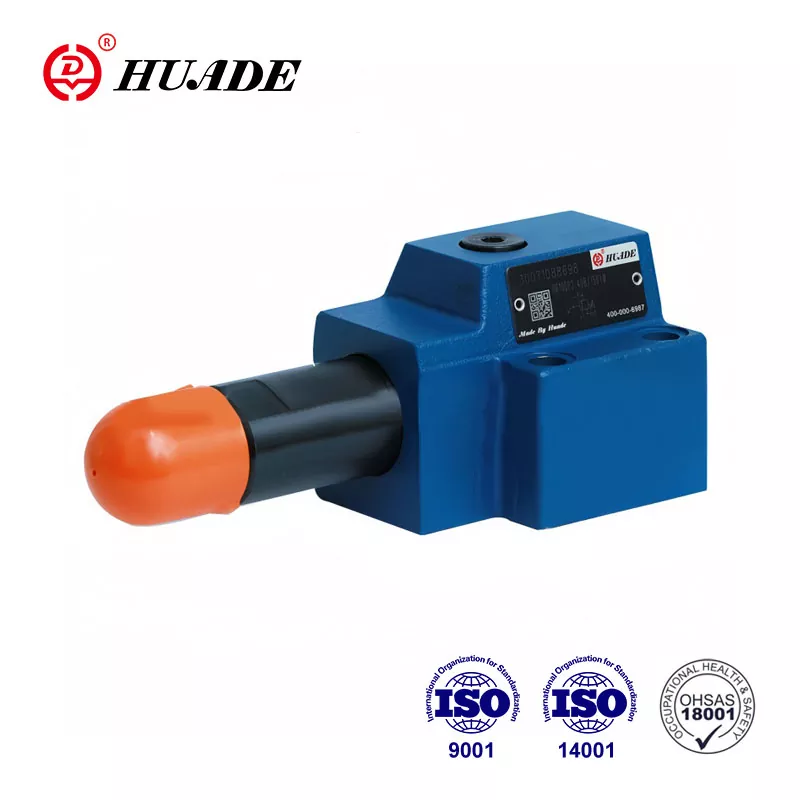

Ang uri ng DR 10 DP ay isang pressure reducing valve na ginagamit upang kontrolin ang pressure. Ang katotohanan na ang mga pressure valve ng Huade® ay maaaring palitan ang parehong serye ng mga produkto na inaalok ng Rexroth ay higit sa lahat ay dahil sa pangmatagalang pakikipagtulungan sa Rexroth. Kung ikukumpara sa iba pang katulad na brand, ang mga produkto ng Huade® ay mas advanced sa teknolohiya at mas matibay. Ang mga presyo ng mga pressure reducing valve na ito ay medyo mura. Ang pabrika ay isang pambansang pangunahing negosyo at may mataas na reputasyon sa Tsina.
|
Max.operating pressure(Port P) (MPa) |
hanggang 31.5 |
|
Max. pangalawang presyon (Port A) (MPa) |
hanggang 2.5; hanggang 7.5; hanggang 15.0; hanggang 21.0; hanggang 31.5 |
|
Max.back pressure( Mga Port T(Y)) (MPa) |
hanggang 16 |
|
Max.flow (L/min) |
hanggang 80 |
|
Pressure fluid Mineral na langis |
Mineral oil (para sa NBR seal) o phosphate ester (para sa FPM seal) |
|
Saklaw ng lagkit(mm ²/s) |
10~800 |
|
Saklaw ng presyon ng fluid-temperatura(℃) |
-30 hanggang +80 |
|
Degree ng kontaminasyon (um) |
Ang maximum na pinahihintulutang antas ng kontaminasyon ng fluid ay hanggang sa NAS 1638 class 9. |
|
Timbang (kg) |
humigit-kumulang.3 |
Mga Tampok:
▶ Para sa subplate mounting
▶ 4 na hanay ng presyon
▶ 4 na elemento ng setting
. Rotary knob
. Hex. manggas ng ulo na may proteksiyon na takip
. Nakakandadong rotary knob na may sukat
. Rotary knob na may sukat
▶ May pressure gauge port
▶ Opsyonal na hindi bumalik na balbula
▶ Porting pattern sa DIN 24 340, form D, ISO 5781 at CETOP - RP 121H
Application:
Ang uri ng balbula na pampababa ng presyon na DR 6 DP ay ginagamit upang bawasan ang presyon ng system.
Ang uri ng balbula na DR 10 DP ay isang direktang pinapatakbong balbula ng 3 paraan na disenyo, na may function na pampaluwag ng presyon sa gilid ng pinababang presyon.
Ang setting ng presyon ay sa pamamagitan ng elemento ng setting ng presyon (1).
Sa pamamahinga, ang balbula ay karaniwang bukas, at ang likido ay maaaring dumaloy nang walang harang mula sa port B hanggang sa port A. Ang presyon sa port A ay naroroon din sa dulo ng spool (2), sa pamamagitan ng control line(4), na sumasalungat sa compression spring ( 3). Kapag ang presyon sa port A ay umabot sa antas ng presyon na itinakda sa tagsibol (3), ang spool (2) ay gumagalaw sa posisyon ng kontrol at pinapanatili ang presyon sa port A na pare-pareho.
Ang likido upang kontrolin ang balbula ay kinukuha mula sa port A sa pamamagitan ng control drilling.
Kung ang presyon sa port A ay tumaas pa rin dahil sa panlabas na puwersa, ang spool (2) ay igalaw pa patungo sa compression spring (3).
Nagiging sanhi ito ng isang daloy ng landas upang mabuksan sa ibabaw ng kontrol na lupa(5) sa control spool(2) sa tangke (port Y) . Ang sapat na likido ay dumadaloy sa tangke upang maiwasan ang anumang karagdagang pagtaas ng presyon.
Ang silid ng tagsibol (6) ay pinatuyo sa tangke sa labas sa pamamagitan ng port Y.
Available ang opsyonal na non return valve (7) upang payagan ang libreng daloy mula sa port A patungo sa port B.
Ang koneksyon ng pressure gauge(8), ay nagpapahintulot sa pangalawang presyon na masubaybayan.
istraktura ng DR10DP 1- 40B
Mga simbolo ng DR10 DP
