Naisip mo ba kung paano gumagalaw nang maayos at tumpak ang mga kagamitan sa konstruksyon? O kung paano maaaring kontrolin ng mga makina ng pabrika ang kanilang bilis nang tumpak? Ang sagot ay madalas na namamalagi sa isang maliit ngunit malakas na sangkap na tinatawag na isang haydroliko na balbula ng throttle.
Sa gabay na ito, masisira namin ang lahat ng kailangan mong malaman tungkol sa mga haydroliko na throttle valves sa mga simpleng termino. Kung ikaw ay isang mag -aaral, isang manggagawa sa pagpapanatili, o mausisa lamang tungkol sa kung paano gumagana ang mga bagay, ang artikulong ito ay makakatulong sa iyo na maunawaan ang mga mahahalagang aparato na ito.
Ano ang isang hydraulic throttle valve?
Ang isang haydroliko na balbula ng throttle ay tulad ng isang gripo ng tubig para sa mga hydraulic system. Tulad ng pag -on mo ng isang hawakan ng gripo upang makontrol kung gaano kabilis ang daloy ng tubig, ang isang balbula ng throttle ay kumokontrol kung gaano kabilis ang pagdaloy ng hydraulic fluid sa pamamagitan ng isang system.
Simpleng pagkakatulad:Isipin ito sa ganitong paraan: Kapag pinipiga mo ang isang hose ng hardin, mas kaunting tubig ang lumabas, at mas mabagal ito. Ang isang haydroliko na balbula ng throttle ay gumagana nang katulad - lumilikha ito ng isang mas maliit na pagbubukas na dapat dumaan sa likido, na nagpapabagal sa daloy.
Bakit sila mahalaga?
Ang mga hydraulic throttle valves ay mahalaga dahil sila:
- Kontrolin ang bilis ng hydraulic cylinders at motor
- Gumawa ng mga machine na gumalaw nang maayos sa halip na jerky
- Tulungan ang mga operator na magtrabaho nang may katumpakan
- Panatilihing ligtas ang kagamitan sa pamamagitan ng pagpigil sa biglaang paggalaw
Paano gumagana ang isang hydraulic throttle valve?
Ang agham sa likod ng mga balbula ng throttle ay talagang medyo simple. Ang lahat ng ito ay bumababa sa isang pangunahing ideya: ang mas maliit na pagbubukas, mas mabagal ang daloy.
Narito kung ano ang nangyayari sa loob ng balbula:
- Ang hydraulic fluid ay pumapasok sa balbula sa ilalim ng presyon
- Ang likido ay dapat dumaan sa isang maliit na pagbubukas (tinatawag na isang orifice)
- Ang laki ng pagbubukas na ito ay maaaring maiakma sa pamamagitan ng pag -on ng isang hawakan o tornilyo
- Mas maliit na pagbubukas = mas mabagal na daloy = mas mabagal na paggalaw ng makina
- Mas malaking pagbubukas = mas mabilis na daloy = mas mabilis na paggalaw ng makina
Ang simpleng matematika sa likod nito
Huwag mag -alala - hindi kami makakakuha ng masyadong teknikal dito! Ngunit nakakatulong itong malaman na ang rate ng daloy ay nakasalalay sa tatlong pangunahing bagay:
Laki ng pagbubukas(mas malaki = mas maraming daloy)
Pagkakaiba sa presyonsa buong balbula (mas maraming presyon = mas maraming daloy)
Uri ng likidoGinagamit
Ang mga inhinyero ay gumagamit ng mga espesyal na formula upang makalkula ang eksaktong mga rate ng daloy, ngunit ang pangunahing prinsipyo ay madaling maunawaan.
Mga uri ng mga haydroliko throttle valves
Tulad ng may iba't ibang uri ng mga gripo sa iyong bahay, mayroong maraming mga uri ng mga balbula ng throttle. Ang bawat isa ay dinisenyo para sa mga tiyak na trabaho.
1. Ang balbula ng throttle ng karayom
2. Eccentric Throttle Valve
3. Axial Triangular Groove Valve

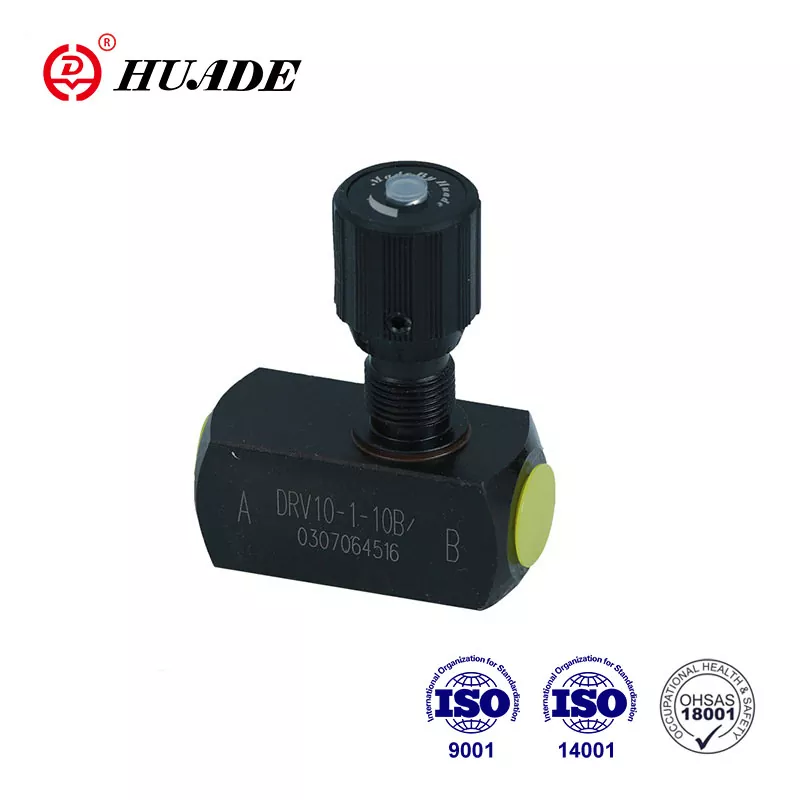

4. Throttle Check Valve
Mga espesyal na uri para sa mga mahihirap na trabaho
Mga balbula na binubuo ng presyon:Ang mga ito ay awtomatikong nag -aayos kapag nagbabago ang presyon ng system, pinapanatili ang matatag na daloy.
Mga balbula na may bayad na temperatura:Ang mga ito ay nag -aayos para sa mga pagbabago sa temperatura na nakakaapekto sa kapal ng likido.
Saan ginagamit ang mga hydraulic throttle valves?
Malalaman mo ang mga balbula na ito sa maraming lugar, marahil higit pa sa napagtanto mo:
Kagamitan sa Konstruksyon
- Mga Excavator: Kontrolin kung gaano kabilis ang paglipat ng braso pataas at pababa
- Bulldozers: Pamahalaan ang bilis ng paggalaw ng talim
- Cranes: Tiyakin ang maayos na pag -angat at pagbaba
Mga makina ng pabrika
- Mga Linya ng Assembly: Kontrol ng bilis ng conveyor belt
- Mga pagpindot: Pamahalaan kung gaano kabilis ang mga bahagi ay pinipilit nang magkasama
- Mga tool sa makina: Kontrolin ang mga bilis ng pagputol at pagbabarena
Iba pang mga application
- Mga Power Plants: Kontrolin ang daloy ng singaw at gas
- Mga refineries ng langis: Pamahalaan ang mga rate ng daloy ng petrolyo
- HVAC Systems: Kontrolin ang daloy ng tubig para sa pag -init at paglamig
- Kagamitan sa Pagsubok: Magbigay ng tumpak na kontrol para sa pagsubok sa materyal
Paano pumili ng tamang balbula ng throttle
Ang pagpili ng tamang balbula ng throttle ay tulad ng pagpili ng tamang tool para sa isang trabaho. Narito ang mga pangunahing bagay na dapat isaalang -alang:
1. Mga pangangailangan sa rate ng daloy
- Mababang daloy: Pumili ng mga balbula ng karayom
- Mataas na daloy: Pumili ng butterfly o eccentric valves
2. Presyon ng Operating
- Mababang presyon: Karamihan sa mga uri ng balbula ay gumagana nang maayos
- Mataas na presyon: Pumili ng axial triangular groove valves
3. Uri ng pag -load
- Mga matatag na naglo -load: Ang mga pangunahing balbula ng throttle ay gumagana nang maayos
- Pagbabago ng mga naglo-load: Isaalang-alang ang mga balbula na may bayad na presyon
4. Pag -install ng puwang
- Masikip na mga puwang: Pumili ng mga compact na disenyo
- Maraming silid: Ang anumang uri ay maaaring gumana
5. Mga Kinakailangan sa Pagpapanatili
- Madaling pagpapanatili: Pumili ng mga balbula ng butterfly
- Mga kumplikadong sistema: Maaaring mangailangan ng mga dalubhasang uri
Pagpapanatili at pag -aayos
Tulad ng anumang mekanikal na aparato, ang mga balbula ng throttle ay nangangailangan ng regular na pangangalaga upang gumana nang maayos.
Regular na mga tip sa pagpapanatili
Panatilihing malinis ito
- Gumamit ng malinis na haydroliko na likido
- Regular na palitan ang mga filter
- Paminsan -minsan ang pag -flush ng system
Suriin para sa pagsusuot
- Suriin ang mga seal at O-singsing
- Maghanap ng mga gasgas sa mga bahagi ng balbula
- Palitan ang mga pagod na sangkap bago sila mabigo
Maiwasan ang mga problema
- Panatilihing ligtas ang mga paghawak sa pagsasaayos
- Protektahan ang mga balbula mula sa dumi at kahalumigmigan
- Sundin ang mga rekomendasyon ng tagagawa
Karaniwang mga problema at solusyon
| Problema | Ano ang mapapansin mo | Malamang sanhi | Ano ang gagawin |
|---|---|---|---|
| Hindi pantay na bilis | Ang makina ay gumagalaw nang hindi pantay | Maruming balbula o barado na filter | Malinis na sistema, palitan ang filter |
| Tumulo ng langis | Fluid puddles sa ilalim ng balbula | Pagod na mga seal | Palitan ang mga seal at gasket |
| Hindi ayusin ang balbula | Ang hawakan ay hindi babalik | Kontaminasyon o kaagnasan | Malinis na balbula, suriin para sa pinsala |
| Kakaibang mga ingay | Whistling o paggiling tunog | Cavitation o pagod na mga bahagi | Suriin ang presyon, palitan ang mga pagod na bahagi |
| Sobrang init | Ang system ay nagiging sobrang init | Maling likido o hindi magandang paglamig | Gumamit ng tamang likido, pagbutihin ang paglamig |
Pag -unawa sa mga simbolo ng haydroliko
Gumagamit ang mga inhinyero ng mga espesyal na simbolo upang ipakita ang mga balbula ng throttle sa mga diagram ng haydroliko. Ang mga simbolo na ito ay pamantayan sa buong mundo, kaya maiintindihan ito ng lahat.
Pangunahing simbolo ng balbula ng throttle:Mukhang isang tatsulok na may isang arrow sa pamamagitan nito
ADJUSTABLE THROTTLE:Ay may isang arrow na nagpapakita na maaaring maiayos ito
Throttle Check Valve:Pinagsasama ang throttle at suriin ang mga simbolo ng balbula
Ang mga simbolo na ito ay tumutulong sa mga technician at inhinyero na malinaw na makipag -usap tungkol sa mga hydraulic system.
Mga kalamangan at kawalan
Tulad ng lahat sa engineering, ang mga balbula ng throttle ay may mga kalamangan at kahinaan.
Kalamangan
- Simpleng disenyo - mas kaunting mga bahagi upang masira
- Tumpak na kontrol - napaka -tumpak na kontrol ng bilis
- Epektibong Gastos - Medyo Mura
- Madaling maunawaan - prangka na operasyon
- Maaasahan - Napatunayan na teknolohiya na gumagana
Mga Kakulangan
- Pagkawala ng enerhiya - Lumilikha ng init sa pamamagitan ng paghihigpit ng daloy
- Maaaring makakuha ng barado - maliit na pagbubukas ng bitag na dumi
- Limitado sa simpleng kontrol - hindi angkop para sa kumplikadong automation
- Ang sensitibo sa kalinisan ng likido - maruming likido ay nagdudulot ng mga problema
Mga tip para sa mas mahusay na pagganap
Upang masulit ang iyong mga hydraulic throttle valves:
- Gumamit ng malinis na likido - ito ang pinakamahalagang panuntunan
- Laki ng mga balbula nang maayos - huwag gumamit ng isang balbula na napakalaki o napakaliit
- I -install ang mga filter ng bypass - Ang labis na pagsasala ay nakakatulong upang maiwasan ang mga problema
- Subaybayan ang temperatura ng system - Ang mainit na likido ay maaaring makapinsala sa mga seal
- Panatilihin ang Mga Rekord ng Pagsasaayos - Isulat ang Mga Setting para sa Iba't ibang Mga Operasyon
- Mga operator ng tren - tiyaking alam ng mga tao kung paano maayos na gamitin ang kagamitan
Hinaharap ng Hydraulic Throttle Valves
Ang teknolohiya ay patuloy na nagpapabuti, at ang mga balbula ng throttle ay nagiging mas mahusay din:
Smart Valvesna may mga kontrol sa elektronik
Mas mahusay na mga materyalesMas mahaba iyon
Pagsasama sa mga computerpara sa awtomatikong kontrol
Pinahusay na kahusayanUpang mabawasan ang basura ng enerhiya
Gayunpaman, ang pangunahing prinsipyo ng control control ay palaging magiging mahalaga sa mga haydroliko na sistema.
Konklusyon
Ang mga hydraulic throttle valves ay maaaring parang mga simpleng aparato, ngunit gumaganap sila ng isang mahalagang papel sa paggawa ng maayos sa ating modernong mundo. Mula sa paghuhukay ng paghuhukay ng iyong pundasyon hanggang sa makina ng pabrika na gumagawa ng iyong kotse, ang mga balbula na ito ay tumutulong sa pagkontrol ng paggalaw nang may katumpakan at pagiging maaasahan.
Ang pag -unawa kung paano sila gumagana, kung saan ginagamit ang mga ito, at kung paano mapanatili ang mga ito ay makakatulong sa iyo:
- Gumawa ng mas mahusay na mga pagpapasya kapag pumipili ng kagamitan
- Ang mga problema sa pag -aayos nang mas epektibo
- Pinahahalagahan ang engineering sa likod ng pang -araw -araw na makina
- Makipag -usap nang mas mahusay sa mga technician at inhinyero
Kung nagsisimula ka lang upang malaman ang tungkol sa hydraulics o naghahanap upang palalimin ang iyong kaalaman, tandaan na ang mga throttle valves ay pangunahing mga bloke ng gusali ng mga sistema ng kuryente. Master ang mga pangunahing kaalaman, at magiging maayos ka sa iyong paraan upang maunawaan ang mas kumplikadong mga konsepto ng haydroliko.
Sa susunod na makita mo ang isang piraso ng kagamitan sa konstruksyon na gumagana nang maayos o isang makina ng pabrika na nagpapatakbo ng katumpakan, malalaman mo na sa isang lugar sa sistemang iyon, isang haydroliko na balbula ng throttle ay tahimik na ginagawa ang trabaho nito - ang pagkontrol ng daloy, pamamahala ng bilis, at ginagawa itong lahat.
Kailangan mo ng tulong sa pagpili ng tamang balbula ng throttle para sa iyong aplikasyon? Isaalang -alang ang pagkonsulta sa isang Hydraulic Systems Engineer na maaaring pag -aralan ang iyong mga tukoy na kinakailangan at inirerekumenda ang pinakamahusay na solusyon para sa iyong mga pangangailangan.
