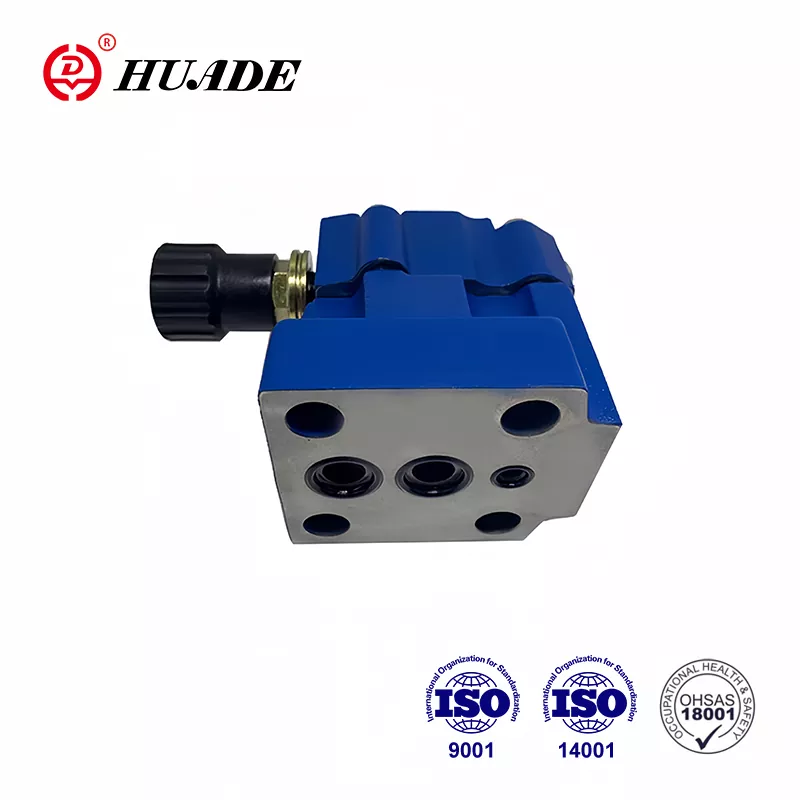

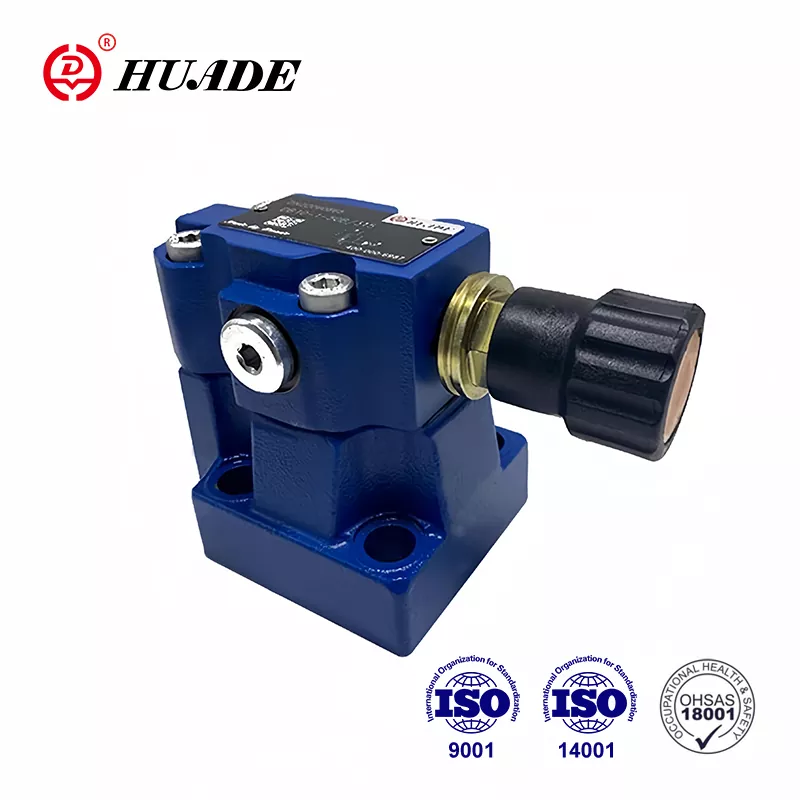

Pressure Relief Valve DB 20

Kumpara sa iba pang mga katulad na produkto, ang Huade® Pressure Relief Valves ay mas advanced sa teknolohiya at mas matibay sa larangang ito. Uri ng mga balbula ng DB 20 ay maaaring palitan ang DB 20 na inaalok ng Rexroth. Ang pabrika ay nakatuon sa pagbibigay ng mga customer ng de-kalidad at matatag na mga balbula ng hydraulic pressure. Ipinakilala nito ang higit sa 750 advanced na kagamitan sa produksyon mula sa buong mundo. Ang pabrika ay pumasa sa ISO9001, ISO14001 at OH SAS18001. Ang Huade® hydraulic valves ay medyo mura kumpara sa mga kilalang tatak sa mundo. Dahil sa mataas na kalidad at mababang presyo, ang Huade Hydraulic ay nakakaakit ng maraming mga customer sa bahay at sa ibang bansa at nanalo ng malawak na pagkilala sa mga mamimili.

Parameter ng produkto ng Pressure Relief Valve DB 20

Tampok ng Produkto at Application ng Pressure Relief Valve DB 20

Mga Tampok:

▶ Pag -mount ng subplate

▶ Porting pattern sa DIN 24 340, Form E, ISO 6264 at Cetop - RP 121H

▶ Koneksyon ng pipe

▶ Ipasok ang koneksyon

▶ Tatlong elemento ng pagsasaayos:

. Rotary knob

. Hex. ulo ng tornilyo na may proteksiyon na takip

. Lockable rotary knob na may scale

▶ Ang solenoid ay nagpapatakbo ng pag-alis sa pamamagitan ng built-in na direksyon ng spool valve

Pag -andar, Seksyon at Mga Simbolo ng Pressure Relief Valve DB 20

Pangkalahatan

Ang mga uri ng mga balbula ng presyon ng DB ay mga pilot na pinatatakbo ng mga balbula ng kaluwagan ng presyon.

Ginagamit ang mga ito para sa limitasyon ng control pressure.

Ang mga balbula ng relief relief (dB) ay binubuo pangunahin ng pangunahing balbula (1) na may pangunahing pagpupulong ng spool (3) at pinatatakbo na balbula ng piloto (2) na may elemento ng pagsasaayos ng presyon.

Pressure Relief Valve Type DB

Ang presyon na naroroon sa port ay isang kilos sa pangunahing spool (3). Kasabay nito ang presyon ng oras ay inilalapat sa pamamagitan ng mga linya ng control (6) at (7), na nilagyan ng mga orifice (4) at (5), sa tagsibol na na -load na bahagi ng pangunahing spool (3) at sa bola (8) sa balbula ng kontrol ng pilot (2). Kung ang presyon sa port ay lumampas sa set ng balbula sa tagsibol (9), bubukas ang bola (8) laban sa tagsibol (9).

Ang signal para sa ito ay darating sa loob sa pamamagitan ng mga linya ng control (10) at (6) mula sa Port A. Ang presyon ng likido sa tagsibol na na -load na bahagi ng pangunahing spool (3) ngayon ay dumadaloy sa pamamagitan ng control line (7), orifice bore (11) at bola (8) sa silid ng tagsibol (12). Sa uri ng DB ... 50B/... ito ay dumadaloy sa loob sa pamamagitan ng control line (13) sa tangke, o sa uri ng DB..50/.. Y..externally sa pamamagitan ng control line (14). Dahil sa mga orifice (4) at (5) ang isang pagbagsak ng presyon ay nangyayari sa pangunahing spool (3), bukas ang koneksyon mula sa port A hanggang Port B. Ngayon ang fluid ng presyon ay dumadaloy mula sa port A hanggang port B habang pinapanatili ang set ng operating pressure.

Ang balbula ng relief relief ay maaaring mai -load o lumipat sa ibang presyon (pangalawang yugto ng presyon) sa pamamagitan ng port "x" (15).

Istraktura ng DB ... 50B

Simbolo ng DB ... 50B

PAUNAWA

1. Ang likido ay dapat na na -filter. Ang minimum na filter fineness ay 20 ㎛.

2. Ang tangke ay dapat na magbubuklod at ang isang air filter ay dapat na mai -install sa pasukan ng hangin.

3. Mga produktibo nang walang subplate kapag umaalis sa pabrika, kung kailangan ang mga ito, mangyaring mag -order ng espesyal.

4.Valve pag -aayos ng mga tornilyo ay dapat na mataas na antas ng intensity (Class 10.9). Mangyaring piliin at gamitin, ang mga ito ayon sa parameter na nakalista sa sample na libro.

5. Ang pagkamagaspang ng ibabaw na naka -link sa balbula ay kinakailangang pagkamagaspang sa ibabaw ay 0.8.

6. Ang pagtatapos ng ibabaw ng piraso ng pag -aasawa ay kinakailangan sa 0.01/100mm.
