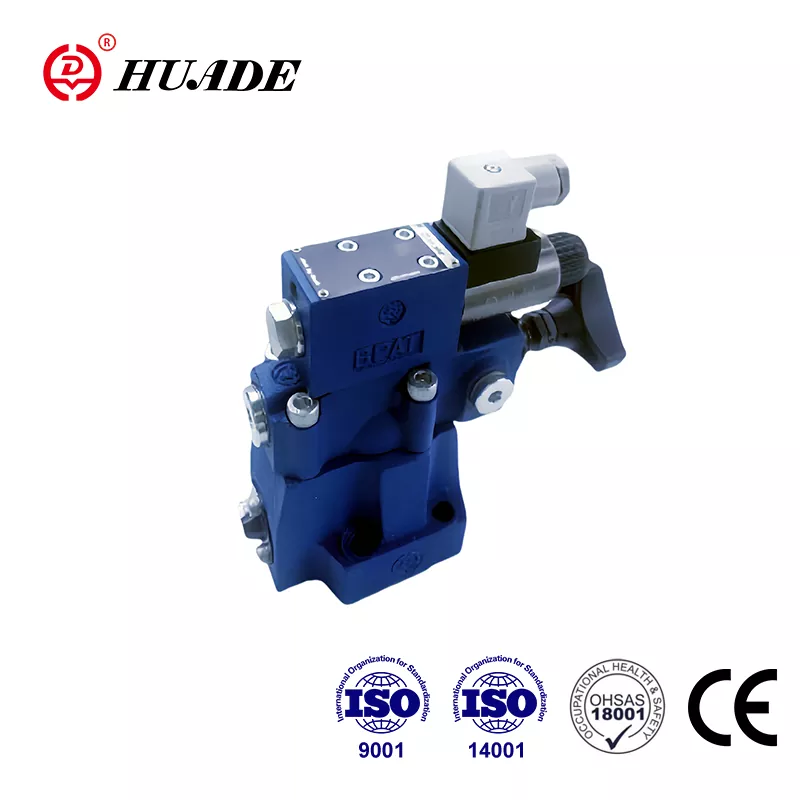

Itinatag noong 1979, ang Huade Hydraulic ay nakipagtulungan sa Bosch Rexroth ng dalawang beses. Ang dalawang pangmatagalang kooperasyon ay nagbibigay -daan sa mga balbula ng presyon ng Huade® na maabot ang parehong antas ng mga produktong Rexroth. I-type ang DAW pressure shut-off valves ay maaaring palitan ang parehong serye mula sa Rexroth na may mas mababang presyo. Bilang isang nangungunang tatak sa industriya ng haydroliko ng China, ang lahat ng mga sanga ng negosyo ay naipasa ang ISO9001, ISO14001 at OH SAS18001. Ang Huade® Pressure Shut-Off Valve DAW ay naipasa ang sertipiko ng CE. Ang Huade® Pressure Valves ay nanalo ng malawak na pagkilala sa merkado at tiwala ng gumagamit.
|
Laki |
10 |
20 |
30 |
|
|
Max.flow (l/min) |
40 |
100 |
250 |
|
|
Pressure Rang |
Tingnan ang katangian ng curve |
|||
|
Operating Pressure Port A (MPA) |
Hanggang sa 31.5 |
|||
|
Max. Settable Pressure (MPA) |
Hanggang sa 8, hanggang sa 16, hanggang sa 31.5 |
|||
|
Pressure Fluid |
Mineral Oil (para sa NBR Seal), o Phosphate Ester (para sa FPM Seal) |
|||
|
Viscosity Range (mm ²/s) |
10 ~ 800 |
|||
|
Saklaw ng temperatura ng Pressure Fluid (℃) |
-30 hanggang +80 |
|||
|
Antas ng kontaminasyon (㎛) |
Ang maximum na pinahihintulutang antas ng kontaminasyon ng presyon ng likido ay sa NAS 1638 Class 9. |
|||
|
Timbang (kg) |
At |
3.8 |
7.7 |
13.4 |
|
Daw |
4.9 |
8.8 |
14.5 |
|
Mga Tampok:
▶ Para sa pag -mount ng subplate:
▶ 4 na mga elemento ng pagsasaayos:
● Rotary knob
● manggas na may panloob na heksagon at proteksiyon na takip
● Lockable rotary knob na may scale
● Rotary knob na may sukat
▶ 3 mga rating ng presyon
▶ Solenoid actuated loading sa pamamagitan ng isang built-in na direksyon na balbula
Application:
Ang uri ng control valves type DAW ay mga pilot na pinatatakbo ng mga valves ng shut-off na mga balbula. Ginagamit ang mga ito upang lumipat ng isang daloy ng bomba sa hindi na-pressurised by-pass sa sandaling naabot ang presyon ng pag-load ng nagtitipon. Ang mga karagdagang aplikasyon para sa balbula ay nasa mga system na may mataas at mababang mga bomba ng presyon. Sa kasong ito ang mababang presyon ng bomba ay nakabukas sa hindi naka-print na by-pass sa sandaling maabot ang set na mataas na presyon.
Pressure shut off valves talaga ay binubuo ng pangunahing balbula na may pangunahing pagpupulong ng spool, pilot valve na may elemento ng pagsasaayos ng presyon at tseke ng balbula. Sa laki ng 10 mga balbula, ang balbula ng tseke ay binuo sa pangunahing balbula. Sa mga sukat ng balbula 25 at 32 ang tseke na balbula ay binuo sa isang hiwalay na plate na naka -install sa ilalim ng pangunahing balbula.
Pressure shut-of valve type DAW
Diverting pump flow mula P hanggang A o P hanggang T.
Ang bomba ay naghahatid ng daloy sa pamamagitan ng check valve (1) sa haydroliko system (P hanggang A). Pressure sa Port A Acts sa pamamagitan ng Pilot Line (3) sa pilot control spool (4). Kasabay nito, ang presyon sa port p ay dumadaan sa pamamagitan ng mga orifice (5) at (7) hanggang sa tagsibol na na -load na bahagi ng pangunahing spool (6) at poppet (8) sa pilot valve (2). Sa sandaling naabot ang set cut-off pressure sa hydraulic system, ang poppet (8) ay nag-angat laban sa tagsibol (9). Ang presyon ng likido ngayon ay dumadaloy sa pamamagitan ng mga orifice (5) at (7) sa silid ng tagsibol (11). Mula sa
Dito, ang likido ay ibabalik sa tangke alinman sa loob sa pamamagitan ng control line sa uri ng balbula DA ... 30B/... o panlabas sa pamamagitan ng control line sa uri ng balbula DA.30B/.. Y ... dahil sa mga orifice (5) at (7), ang isang pagbagsak ng presyon ay naroroon ngayon sa pangunahing spool (6). Ang pangunahing spool (6) ngayon ay itinaas ang upuan nito at binubuksan ang koneksyon mula sa P hanggang T. Ang tseke ng balbula (1) ngayon ay dosis ng koneksyon mula sa isang hanggang P. Ang poppet (8) ay gaganapin na bukas ng presyon ng system sa pamamagitan ng pilot spool (4).
Diverting Pump Flow mula P hanggang T o P hanggang A.
Ang lugar ng pilot spool (4) ay 17% na mas malaki kaysa sa epektibong lugar ng poppet (8). Ang epektibong puwersa sa pilot spool (4) ay, samakatuwid, 17% na mas malaki kaysa sa epektibong puwersa sa poppet (8). Kapag bumagsak ang presyon ng actuator na may kaugnayan sa cut-off pressure ng isang balbula na tumutugma sa pagkakaiba-iba ng paglilipat ng presyon, ang tagsibol (9) ay nagtutulak ng poppet (8) hanggang sa upuan nito. Ang presyur ay pagkatapos ay binuo sa tagsibol na na -load na bahagi ng pangunahing spool (6) .Sa kasabay ng tagsibol (10), isinasara nito ang pangunahing spool (6) at ibubukod ang koneksyon mula sa P hanggang T. Ang daloy ng bomba ay dumaan nang higit pa sa pamamagitan ng tseke ng balbula (1) sa hydraulic system (P hanggang A).
Ang isang solenoid actuated directional valve (12) ay maaari, gayunpaman lumipat ang set cut-off pressure na nasa ilalim ng balbula ng pilot (2) alinman mula sa P hanggang T o form p hanggang A.
Istraktura ng DAW20,30 ... 30B
Mga Simbolo ng Daw ... 30B
