Huade Hydraulic Proportional Valve Benchmarking Rexroth Technical Analysis

Bilang isang kinatawan ng negosyo sa larangan ng hydraulics sa China, ang proporsyonal na balbula ng Huade Hydraulic (tulad ng serye ng 4wrele at 4WRPEH) ay talagang na -benchmark laban sa mga katulad na produkto ng rexroth sa Alemanya, at nagpakita ng mataas na potensyal na pagpapalit sa medium at high pressure hydraulic system. Ang sumusunod ay isang teknikal na pagsusuri ng dalawang proporsyonal na mga balbula at isang paghahambing sa mga produktong Rexroth:

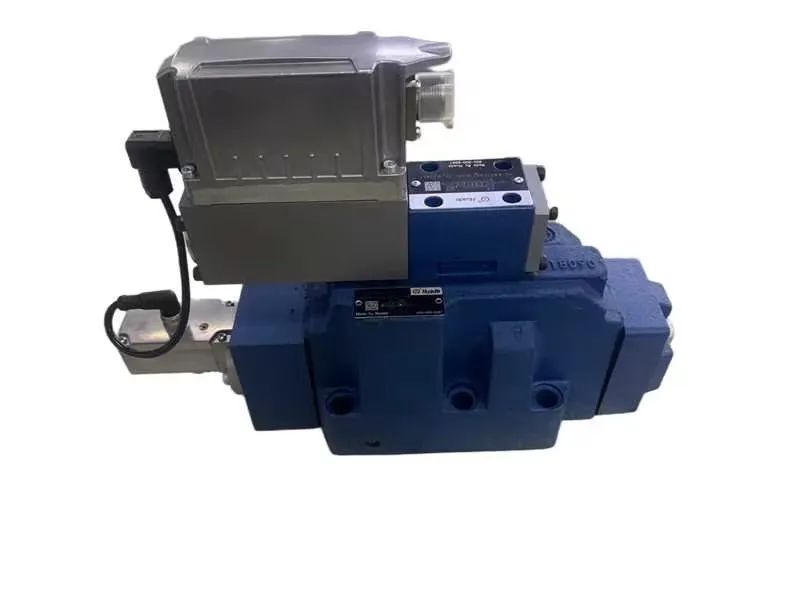

1. Pagtatasa ng Modelong Produkto Kumuha ng 4Wrele25W6-220L-4X Halimbawa:

Uri:electro-hydraulic proporsyonal na direksyon na balbula (na may feedback sa posisyon)

Diameter:25 (NG6 interface, alinsunod sa pamantayan ng ISO 4401)

Antas ng presyon:35Mpa (Katamtaman at Mataas na Presyon)

Rate ng daloy:220L/min (maximum)

Control Mode:Proportional Solenoid + Valve Core Position closed-loop control (LVDT feedback)

Application:Angkop para sa mga system tulad ng makinarya ng engineering at metalurhiko na kagamitan na nangangailangan ng daloy ng mataas na katumpakan at kontrol ng direksyon, na ginagamit para sa pagsasaayos ng proporsyonal na pagsasaayos ng system, tulad ng hydraulic pump station, pindutin, atbp.

2.Benchmarking mga produkto na may Rexroth

4wrele Series vs Rexroth 4wrle

Parehong proporsyonal na mga valve ng direksyon na may feedback ng LVDT, at ang mga parameter ng pagganap (presyon, daloy, oras ng pagtugon) ay magkatulad.

Ang disenyo ng balbula ng balbula ng Huade, teknolohiya ng sealing at pagganap ng solenoid ay malapit sa antas ng rexroth, ngunit ang tibay sa ilalim ng matinding mga kondisyon sa pagtatrabaho (tulad ng mataas na dalas na panginginig ng boses, pangmatagalang patuloy na operasyon) ay maaaring bahagyang naiiba.

3. Mga Bentahe ng Pagpapalit ng Rexroth

Gastos ng Gastos:Ang presyo ng produkto ng Huade ay karaniwang 20% ​​-30% na mas mababa kaysa sa Rexroth, na may makabuluhang pagganap ng gastos.

Adaptation ng domestic:Ang naisalokal na supply chain, maikling cycle ng paghahatid, at mabilis na tugon ng serbisyo pagkatapos ng benta.

Kakayahang Teknikal:Ang laki ng interface at mga signal ng elektrikal (tulad ng 0-10V o 4-20mA) ay katugma sa Rexroth at maaaring direktang mapalitan.

Pagsunod sa pagganap:Sa daluyan at mataas na boltahe (21-35MPa) na saklaw, static na kawastuhan (± 1% FS), pag-uulit (± 0.5%) at iba pang mga tagapagpahiwatig ay nakamit ang karamihan sa mga pang-industriya na pangangailangan.

4. Mga pagkakaiba upang tandaan

Dynamic Response:Ang Rexroth ay mayroon pa ring kalamangan sa mataas na dalas na tugon (tulad ng mga sistema ng servo), at maaaring kailanganin ni Huade upang ayusin ang mga parameter sa isang target na paraan.

Matinding mga kondisyon sa pagtatrabaho:Sa pangmatagalang mataas na temperatura (> 80 ° C) o lubos na maruming mga kapaligiran (antas ng NAS 9 o pataas), ang mga materyales at proseso ng Rexroth ay mas matanda.

Pagkilala sa tatak:Ang ilang mga pang-internasyonal na proyekto o high-end na kagamitan ay tinukoy pa rin ang Rexroth, at kailangang aprubahan ng mga customer ang pagpapalit ng domestic.

5. Mga Mungkahi sa Praktikal na Application

Mga senaryo ng kapalit:Sa mga medium at mataas na sistema ng presyon tulad ng metalurhiya, mga makina ng paghubog ng iniksyon, at makinarya ng pagmimina, ang proporsyonal na mga balbula ng huade ay maaaring ganap na mapalitan ang Rexroth, ngunit ang kalinisan ng langis ay dapat matiyak (sa loob ng 1638 Antas 8).

Pag -optimize ng pag -debug:Inirerekomenda na gamitin ang pagtutugma ng amplifier ng Huade o katugmang magsusupil upang tumugma sa mga dynamic na katangian ng balbula.

Pagsubok sa Pag -verify:Magsagawa ng isang pagsubok na curve ng daloy ng presyon sa unang kapalit upang mapatunayan ang katatagan ng system.

Konklusyon

Ang 4wrele series na proporsyonal na mga valve ng Huade ay may kakayahang makipagkumpetensya sa Rexroth sa medium at high pressure field, lalo na sa merkado na sensitibo sa gastos. Para sa karamihan ng mga pang-industriya na aplikasyon, maaari itong ituring bilang isang maaasahang alternatibo sa Rexroth, ngunit kailangan itong maingat na masuri sa mataas na dalas na tugon o matinding kapaligiran. Inirerekomenda na makipagtulungan sa pangkat ng teknikal na Huade upang piliin ang modelo batay sa mga tiyak na kondisyon ng pagtatrabaho upang ma -maximize ang pagganap ng gastos.
