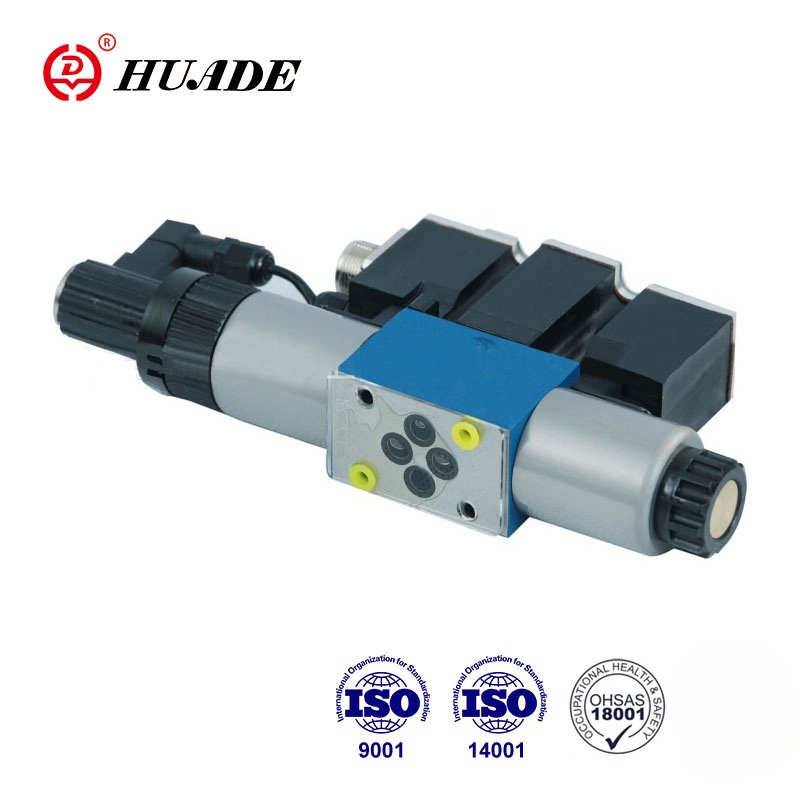

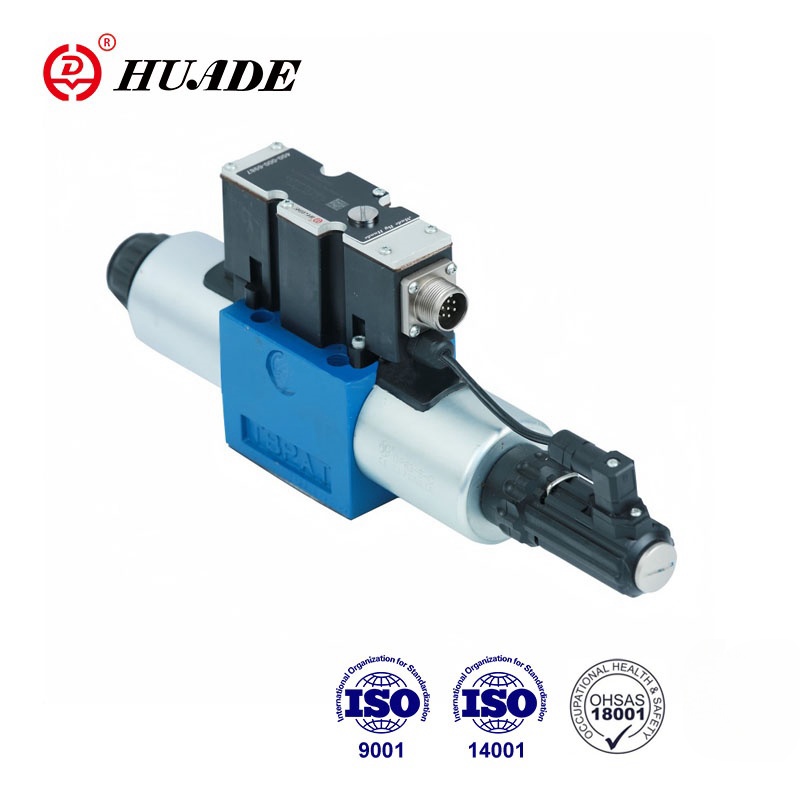

Ang proporsyonal na balbula na 4WRE-2X na ito ay isang proporsyonal na balbula ng direksyon na may isang direktang kumikilos na proporsyonal na solenoid, na ginagamit upang makontrol ang daloy ng rate at daloy ng direksyon ng langis ng haydroliko. Mayroon itong mga katangian ng magandang hitsura. Madaling gumamit ng proporsyonal na balbula 4wre-2x. Ang mga gumagamit ay kailangan lamang gumamit ng isang pitong-core plug upang magamit ito, at sa parehong oras malulutas ang pagtutugma ng electro-hydraulic, na naaayon sa aplikasyon ng teknolohiya ng control ng bus.
| Haydroliko | |||
| Laki | 6 | 10 | |
| Operating pressure | Mga port a 、 p 、 b | 31.5 | 31.5 |
| Port t | 21 | 21 | |
| Nominal flow qvnom sa △ p = 1Mpa (l/min) | 8、16、32 | 25、50、75 | |
| Max. pinapayagan na daloy (l/min) | 80 | 180 | |
| Antas ng kontaminasyon (μm) | ≤20 (inirerekumenda 10) | ||
| Hysteresis (%) | ≤0.1 | ||
| Reversal span (%) | ≤0.05 | ||
| Sensitivity ng tugon (%) | ≤0.05 | ||
| Pressure Fluid | Mineral oils, phosphate ester | ||
| Saklaw ng lapot mm2/s | 20 hanggang 380 | ||
| Nakapaligid na saklaw ng temperatura (℃) | 4wre | -20 hanggang +70 | |
| 4wree | -20 hanggang +50 | ||
| Timbang (kg) | 4wre | 2.2 | 6.3 |
| 4wree | 2.4 | 6.5 | |
| Elektriko (Integrated Electronics) | |||
| Laki | 6 | 10 | |
| Uri ng supply | DC | DC | |
| Nominal boltahe (v) | 24 | ||
| Nominal kasalukuyang ng solenoid (a) | 2.5 | ||
| Solenoid coil Resistance (Ω) | Paglaban ng coil sa 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Tungkulin | 100% | ||
| Temperatura ng max.coil (℃) | hanggang 150 | ||
| Pagkakabukod sa DIN40050 | IP65 | ||
| Teknikal na data ng nauugnay na amplifier | |||
| Nauugnay na amplifier | 4wre | HD-VT-VRPA2 -.- 1x/ | HD-VT-VRPA2 -.- 1x/ |
| 4wree | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Supply boltahe | Nominal boltahe vdc | 24 | |
| Mas mababang halaga ng paglilimita v | 19.4 | ||
| Mataas na halaga ng paglilimita v | 35 | ||
| Kapangyarihan ng amplifier | Imax A | <2 | |
| Impulse kasalukuyang a | 3 | ||
Mga Tampok:
▶ Direkta na kinokontrol ang proporsyonal na balbula ng direksyon para sa kontrol ng direksyon at kadakilaan ng isang daloy
▶ Para sa pag -mount ng subplate
▶ Ang feedback ng de -koryenteng posisyon
▶ Spring Centered Control Spool
▶ Type 4wree, Integrated Valve Electronics na may Interface A1 o F1
▶ Ang pagkilos ay sa pamamagitan ng proporsyonal na solenoids na may gitnang thread at naaalis na coil
▶ Valve at electronic control mula sa isang mapagkukunan
Application:
Ang proporsyonal na direksyon ng balbula 4WRE-2X ay malawakang ginagamit sa iba't ibang mga patlang tulad ng mga tool sa makina, magaan na industriya, metalurhiya, pagmimina, aerospace, atbp.
Ang 4/2 at 4/3 proporsyonal na mga valve ng direksyon ay direktang kinokontrol na mga sangkap ng disenyo ng pag -mount ng subplate.
Ang mga ito ay pinatatakbo ng proporsyonal na solenoids na may gitnang thread at naaalis na coil. Ang mga solenoids ay opsyonal na kinokontrol ng alinman sa panlabas na control electronics (type WRE) o sa pamamagitan ng integrated control electronics (type wree).
Paglalarawan ng Pag -andar:
Sa mga solenoids (5 at 6), de-energised, ang control spool (2) ay gaganapin sa gitnang posisyon sa pamamagitan ng compression springs (3 at 4)
Direktang operasyon ng control spool (2) sa pamamagitan ng pagpapagana ng isa sa mga proporsyonal na solenoids, hal. Kontrol ng solenoid "B" (6)
→ Paggalaw ng control spool (2) sa kaliwa sa proporsyon sa signal ng input ng elektrikal
→ Koneksyon mula sa P hanggang A at B hanggang T sa pamamagitan ng orifice tulad ng mga cross-section na may mga progresibong katangian ng daloy
De-Energising ng Solenoid (6)
→ Ang control spool (2) ay ibabalik sa gitnang posisyon sa pamamagitan ng compression spring (3)
HD-4WRE ... A-2X
Sa de-energised na kondisyon ang spool (2) ay gaganapin sa isang posisyon ng mekanikal na sentro ng solenoid return spring. Ito, para sa simbolo ng spool na "V", ay hindi nauugnay sa posisyon ng Hydraulic Center! Kapag ang de -koryenteng balbula na sarado na loop control circuit ay sarado pagkatapos ang spool ay nakaposisyon sa posisyon ng hydraulic center.
Disenyo:
Ang balbula ay karaniwang binubuo ng:
• Pabahay (1) na may mukha ng Mountinq
• Kontrolin ang spool (2) na may mga compression spring (3 at 4)
• Solenoids (5 at 6) na may gitnang thread
• Posisyon transducer (7)
• Opsyonal na Integrated Control Electronics (8)
• Ang Mechanical Zero Point Adjustment (9) ay maa -access sa pamamagitan ng PG 13.5 at ang Electrical Zero Point ay maa -access sa pamamagitan ng PG 7 (10) (Type 4Wree)
Simbolo ng proporsyonal na direksyon ng balbula 4wre-2x
