Kapag nagtatrabaho ka sa mga hydraulic system sa mga setting ng pang -industriya, ang direksyon ng control valve ay mahalagang ang trapiko ng trapiko para sa iyong lakas ng likido. Ang Bosch Rexroth 4we 10 J Directional Control Valve ay isa sa mga workhorses na tahimik na pinapanatili ang mga linya ng produksyon na tumatakbo sa mga pabrika sa buong mundo. Ang partikular na balbula na ito ay nasa loob ng maraming mga dekada, at mayroong isang magandang dahilan kung bakit patuloy na tinukoy ito ng mga inhinyero para sa kanilang mga proyekto.
Ano ang naiiba sa 4we 10 J Directional Control Valve

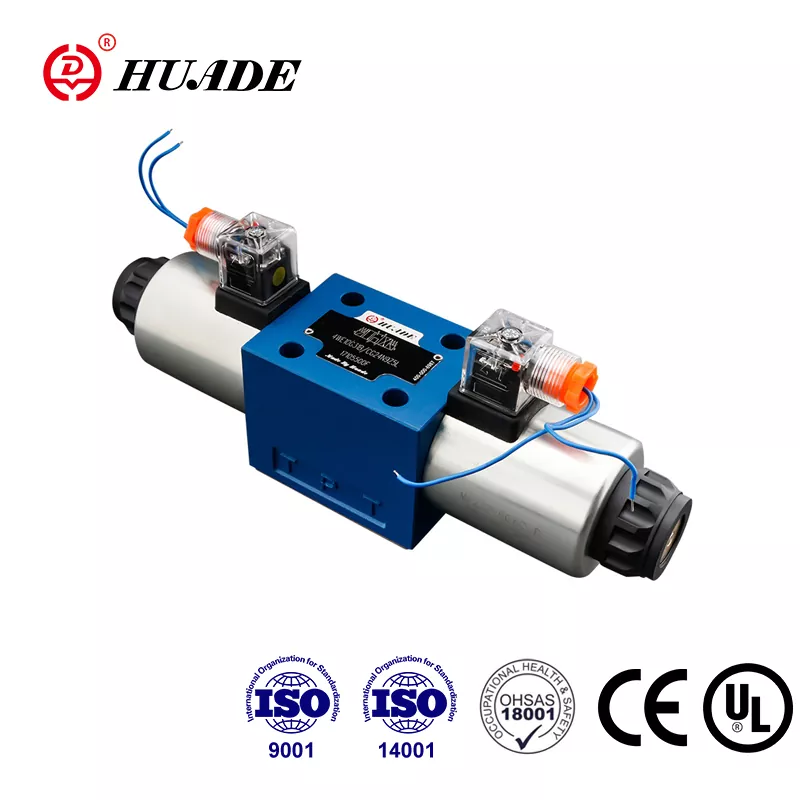

Ang Rexroth 4we 10 j ay ang tinatawag nating isang solenoid na pinatatakbo na direksyon ng spool balbula. Isipin ito bilang isang electrically control switch na nagdidirekta ng haydroliko na langis kung saan kailangang pumunta. Ang bahagi ng "4we" ay nagsasabi sa amin na mayroon itong apat na pangunahing port, at ito ay pinatatakbo ng electrically. Ang "10" ay nagpapahiwatig na ito ay isang laki ng10, na tumutugma sa pamantayan ng pag -mount ng cetop 5. Ang "J" sa dulo ay talagang mahalaga dahil tinukoy nito kung paano kumikilos ang balbula kapag nakaupo ito sa posisyon ng sentro nito.
Ang nagtatakda ng balbula na ito ay ang kakayahang hawakan ang malubhang presyon at daloy. Pinag -uusapan namin ang tungkol sa maximum na mga panggigipit sa pagtatrabaho hanggang sa 350 bar, na isinasalin sa halos 5,000 pounds bawat square inch. Ang mga bersyon ng boltahe ng DC ay maaaring itulak sa pamamagitan ng 160 litro bawat minuto, habang ang mga bersyon ng AC ay humahawak ng 120 litro bawat minuto. Mahalaga ang mga numero na iyon kapag sinusubukan mong ilipat ang mabibigat na naglo -load o magpatakbo ng mga malalaking cylinders.
Paano gumagana ang posisyon ng J-pattern Center
Ang pagsasaayos ng J spool ay marahil ang pinaka -natatanging tampok ng balbula ng control ng direksyon na ito. Kapag ang balbula ay nakaupo sa posisyon ng sentro nito na may parehong mga solenoids na naka -off, ang lahat ng mga pangunahing port ay naharang. Ang pump port (P), parehong mga port ng trabaho (A at B), at ang tank return port (T) ay ganap na nakahiwalay sa bawat isa.
Ang naka -block na disenyo ng sentro ay nagsisilbi ng isang tiyak na layunin. Kapag mayroon kang isang haydroliko na silindro na may hawak na isang mabibigat na pagkarga, hindi mo nais na ang pag -load na gumagapang habang hindi mo aktibong kinokontrol ito. Pinapanatili ng 4we 10 J ang lahat na naka -lock sa lugar. Ang bomba ay hindi nagpapadala ng langis kahit saan, at ang silindro ay hindi maaaring dumugo pabalik sa tangke. Ginagawa nitong partikular na kapaki -pakinabang sa mga aplikasyon tulad ng mga machine ng paghubog ng iniksyon, kung saan kailangan mo ng tumpak na posisyon na may hawak sa iba't ibang yugto ng pag -ikot ng paghubog.
Kapag pinasisigla mo ang isa sa mga solenoids, ang spool ay nagbabago upang ikonekta ang bomba sa isang port ng trabaho habang ang iba pang port ng trabaho ay bubukas sa tangke. Pasiglahin ang iba pang solenoid, at ang mga koneksyon ay baligtad. Ito ay prangka na haydroliko, ngunit ang naharang na sentro ay nagbibigay sa iyo ng static na may hawak na kakayahan na hindi ibinibigay ng ilang iba pang mga pattern ng spool.
Ang mga teknikal na detalye na mahalaga
Sinusundan ng 4we 10 J ang ISO 4401-05-04-0-05 na pamantayan para sa pag-mount interface nito. Ang standardisasyon na ito ay nangangahulugang maaari mong palitan ito sa iba pang mga balbula ng NG10 mula sa iba't ibang mga tagagawa kung kinakailangan, kahit na palaging may mga detalye upang mapatunayan. Ang pag-mount ay gumagamit ng apat na M6 x 50 bolts na torqued sa 15 Newton-Meter. Kakailanganin mo ang isang hiwalay na pag -mount plate, na itinalaga ni Rexroth bilang isang bagay tulad ng isang G 66/01.
Ang mga solenoids ay tinatawag ni Rexroth na disenyo ng "wet pin". Ang de -koryenteng coil ay nakaupo sa isang pabahay na nakalantad sa langis ng haydroliko, na tumutulong sa paglamig at binabawasan ang ingay kumpara sa mga dry solenoids. Ang mga coils na ito ay maaaring alisin at paikutin ang 90 degree nang hindi i -disassembling ang buong balbula, na maginhawa kapag masikip ka sa espasyo o kailangan mong reorient ang mga koneksyon sa koryente. Kasama sa mga karaniwang pagpipilian sa boltahe ang 24 VDC at 120 VAC, kahit na magagamit ang iba pang mga boltahe.
Ang mga oras ng pagtugon ay kagalang -galang para sa ganitong uri ng balbula ng control ng direksyon. Kapag nag -apply ka ng kapangyarihan, ang spool ay nagbabago sa halos 45 hanggang 70 millisecond. Kapag pinutol mo ang kapangyarihan, ibabalik ito ng tagsibol sa 35 hanggang 45 millisecond. Ang mga ito ay hindi bilis ng valve ng servo, ngunit sapat ang mga ito para sa karamihan ng mga aplikasyon ng pang -industriya na makinarya.
Kung saan makikita mo ang balbula na ito na gumagana
Ang 4we 10 j ay nagpapakita sa maraming iba't ibang mga pang -industriya na kagamitan. Ang mga mabibigat na tool sa makina ay gumagamit nito para sa pagkontrol sa mga talahanayan ng trabaho at spindles. Ang mga pagpindot sa haydroliko ay umaasa dito para sa tumpak na kontrol ng silindro. Ang mga machine ng paghubog ng iniksyon ay marahil isa sa mga pinaka -karaniwang aplikasyon, lalo na sa mga circuit ng clamping ng amag kung saan kailangan mong hawakan ang mga tonelada ng clamping force nang walang pag -drift.
Sa isang tipikal na pag -setup ng iniksyon, ang direksyon ng control valve ay humahawak sa pagbubukas at pagsasara ng amag. Sa panahon ng iniksyon, ang posisyon ng J-pattern center ay nag-lock ng hydraulic oil sa clamping cylinder, pinapanatili ang patuloy na presyon kahit na ang bomba ay maaaring gumagawa ng iba pang gawain. Pinipigilan nito ang flash (hindi kanais -nais na plastik na pagtagas mula sa amag) at tinitiyak ang pare -pareho na kalidad ng bahagi. Kapag oras na upang buksan ang hulma, ang isang solenoid fires at ang balbula ay nagbabago, na nagdidirekta ng langis upang bawiin ang mekanismo ng clamping.
Lumilitaw din ang balbula sa mga mobile na kagamitan, makinarya ng konstruksyon, at mga sistema ng paghawak ng materyal. Kahit saan kailangan mo ng direksyon na kontrol na may mahusay na kakayahan sa paghawak at makatuwirang mga rate ng daloy, ang 4we 10 j ay nagkakahalaga ng pagsasaalang -alang.
Pag -unawa sa order code
Gumagamit ang Rexroth ng isang sistematikong sistema ng coding para sa kanilang mga valves ng control ng direksyon, at ang pag -unawa ay makakatulong ito na makuha mo mismo ang kailangan mo. Ang isang tipikal na kumpletong numero ng modelo ay maaaring magmukhang 4we 10 J3X/CG24N9K4, kasama ang Rexroth Part Number R900589988.
Ang paglabag sa down: Ang "4" ay nagpapatunay ng apat na pangunahing port. Ang "We" ay nangangahulugang ito ay isang electrically na pinapatakbo na direksyon ng spool valve. Ang "10" ay ang rating ng laki ng NG10. Kinikilala ng "J" ang pattern ng spool na may naka -block na sentro. Ang "3X" o "5X" ay nagpapahiwatig ng serye, na ang 5X ay ang kasalukuyang serye ng produksyon. Ang mga titik at numero pagkatapos ng slash ay tinukoy ang mga detalye tulad ng solenoid boltahe (G24 ay nangangahulugang 24 VDC), materyal ng selyo, at iba't ibang mga pagpipilian.
Kung nakakita ka ng isang "V" sa suffix, na nagpapahiwatig ng mga seal ng FKM sa halip na ang karaniwang mga seal ng NBR. Gusto mo ng FKM kung gumagamit ka ng mga likido ng phosphate ester o operating sa mas mataas na temperatura. Ang karaniwang mga selyo ng NBR ay gumagana nang maayos sa mga mineral hydraulic oil sa normal na mga saklaw ng temperatura ng industriya.
Mga kinakailangan sa likido at pagsasala
Ang 4we 10 j ay dinisenyo lalo na para sa mga mineral na nakabatay sa haydroliko na langis, kahit na maaari itong hawakan ang mga ester ng pospeyt na may tamang materyal na selyo. Ang saklaw ng lapot ay medyo malawak, mula sa tungkol sa 2.8 hanggang 380 square milimetro bawat segundo, na may isang nominal na lagkit ng operating sa paligid ng 37 sa 55 degree Celsius. Ang temperatura ng pagpapatakbo ay dapat manatili sa pagitan ng minus 20 at kasama ang 50 degree Celsius para sa nakapaligid na kapaligiran.
Narito kung saan nagsisimula ang maraming sakit sa ulo ng pagpapanatili: kalinisan ng likido. Ang mga clearance sa loob ng isang direksyon na control valve ay sinusukat sa mga microns. Pinag -uusapan namin ang mga gaps sa pagitan ng tatlo at labing -tatlong microns sa mga kritikal na lugar. Ang isang buhok ng tao ay halos 70 microns para sa paghahambing. Kung hayaan mong makapasok ang kontaminasyon sa iyong haydroliko na langis, ang mga particle ay maaaring mag -wedge sa mga clearance na ito at maging sanhi ng stick ng spool.
Inirerekomenda ni Rexroth ang pagsasala sa 10 microns o mas mahusay. Hindi iyon mungkahi na dapat mong balewalain. Ang isang natigil na spool ay nangangahulugang ang iyong balbula ay hindi magbabago, o mas masahol pa, maaaring lumipat ito at hindi bumalik. Sa AC solenoids lalo na, ang isang natigil na spool ay maaaring humantong sa coil burnout dahil ang solenoid ay idinisenyo para sa pansamantalang tungkulin, hindi patuloy na paghawak. Ang pagsunod sa isang bagay tulad ng NAS 1638 Class 9 na pamantayan sa kalinisan ay makakapagtipid sa iyo ng kalungkutan sa kalsada.
Mga karaniwang isyu at pag -aayos
Karamihan sa mga problema sa 4we 10 j bakas pabalik sa tatlong mga lugar: kontaminasyon, mga de -koryenteng pagkakamali, o pinsala sa makina. Ang mabuting balita ay ang Rexroth ay nagsasama ng isang manu -manong override sa mga balbula na ito, na nagbibigay sa iyo ng isang tool na diagnostic.
Kung ang iyong balbula sa control ng direksyon ay hindi lumilipat kapag pinasisigla mo ang solenoid, subukan muna ang manu -manong override. Itulak ang override pin at tingnan kung ang balbula ay nagbabago nang mekanikal. Kung manu -manong nagbabago ito ngunit hindi electrically, tinitingnan mo ang isang de -koryenteng problema. Suriin ang iyong boltahe sa Solenoid Connector, i -verify ang iyong mga kable, at subukan ang paglaban ng coil. Kung ang balbula ay hindi manu -mano kahit na manu -mano, ang spool ay natigil, karaniwang mula sa kontaminasyon.
Ang mga problema sa kontaminasyon ay nagpapahayag ng kanilang sarili sa iba't ibang paraan. Minsan ang balbula ay nagbabago ngunit hindi bumalik sa sentro nang maayos. Iba pang mga oras na maaaring lumipat ito ng dahan -dahan o hindi. Ang panloob na pagtagas ay isa pang sintomas, kung saan nawalan ka ng presyon o nakakakita ng cylinder drift kahit na may balbula na parang nasa naka -lock na posisyon sa sentro. Ang mga isyung ito ay karaniwang nangangahulugang kontaminasyon ay nakapuntos ng spool o balbula ng katawan, na lumilikha ng mga landas na tumagas.
Ang mga problemang elektrikal ay karaniwang prangka. Walang ibig sabihin ng boltahe suriin ang iyong mga kable at control system. Ang maling boltahe o polarity (para sa mga solenoids ng DC) ay nangangahulugang ang balbula ay maaaring hindi maihatid nang maaasahan. Ang mga blown coils ay lumitaw bilang bukas na mga circuit o napakababang pagtutol. Ang kapalit ng coil ay sapat na simple dahil nag -thread lamang sila sa katawan ng balbula.
Ang pinsala sa mekanikal ay hindi gaanong karaniwan ngunit maaaring mangyari. Ang Broken Return Springs ay maiiwasan ang spool mula sa pagsentro. Ang nasira na mga pin ng solenoid ay hindi itutulak nang maayos ang spool. Karaniwan itong nangangailangan ng kapalit ng balbula o muling itayo kaysa sa mga simpleng pag -aayos.
Mga pagsasaalang -alang sa pag -install

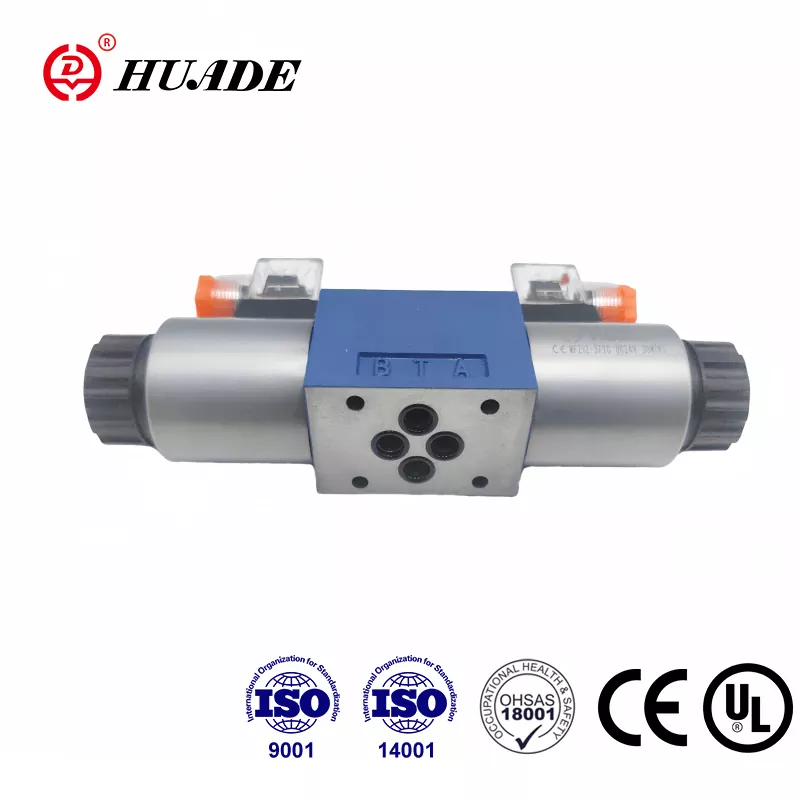

Ang pag -mount ng isang 4we 10 j ay maayos na nagsisimula sa isang malinis, flat mounting na ibabaw. Ang balbula ng bolts sa isang subplate o sari -sari gamit ang apat na M6 bolts na nabanggit namin kanina. Mahalaga ang flat ng ibabaw dahil ang mga O-singsing na nagtatak ng bawat port ay kailangang i-compress nang pantay-pantay. Ang anumang mga warping o labi ay maaaring lumikha ng mga tumagas na landas.
Ang mga metalikang kuwintas sa mga naka-mount na bolts sa 15 Newton-Meters, hindi na, hindi bababa. Masyadong maliit at maaari kang makakuha ng mga panlabas na pagtagas. Masyadong marami at pinanganib mo ang pag -distort sa katawan ng balbula, na maaaring maging sanhi ng pagbubuklod ng spool. Gumamit ng isang metalikang kuwintas na wrench, hindi isang hula.
Ang mga koneksyon sa elektrikal ay nangangailangan din ng pansin. Siguraduhin na kumokonekta ka sa tamang mga terminal ng boltahe. Ang balbula ay karaniwang may isang terminal strip o konektor para sa bawat solenoid, kasama ang isang koneksyon sa lupa. Ang koneksyon sa lupa ay sapilitan para sa kaligtasan at maaari ring bawasan ang ingay ng elektrikal sa iyong control system.
Ang balbula ng control ng direksyon ay dapat na nakatuon sa mga solenoids na tumuturo kung posible. Makakatulong ito upang maiwasan ang akumulasyon ng kahalumigmigan sa mga koneksyon sa koryente. Kung dapat mong i -mount ito nang iba, isaalang -alang ang pagdaragdag ng mga bota o takip upang maprotektahan ang mga de -koryenteng terminal.
Paghahambing ng mga kahalili
Ang 4we 10 j ay hindi lamang ang NG10 na direksyon ng control valve na magagamit. Ginagawa ni Parker ang serye ng D3W, na nag -aalok ng mga katulad na pagtutukoy. Ang Eaton Vickers ay mayroong serye ng DG4V-5. Ang HYDAC ay gumagawa ng mga balbula ng NG10 na maaaring kapalit sa maraming mga aplikasyon. Kaya bakit maaari mo pa ring piliin ang Rexroth?
Ang kapasidad ng daloy ay isang kadahilanan. Ang 4we 10 J's 160 litro bawat minuto sa mga bersyon ng DC ay naglalabas ng ilang mga kakumpitensya. Ang oras ng pagtugon ay mapagkumpitensya sa 45 hanggang 70 millisecond para sa lakas. Ang disenyo ng wet pin solenoid na may naaalis, rotatable coils ay nag -aalok ng mga praktikal na pakinabang sa pagpapanatili. Nag -aalok din si Rexroth ng isang mas malawak na iba't ibang mga pattern ng spool at mga pagpipilian sa loob ng 4we 10 series, na nagbibigay sa iyo ng higit na kakayahang umangkop upang tumugma sa iyong eksaktong mga pangangailangan.
Matalino ang presyo, ang mga balbula na ito ay nasa parehong ballpark. Maaari kang magbayad kahit saan mula 950 hanggang 1,050 US dolyar para sa isang karaniwang pagsasaayos. Ang pagpepresyo na iyon ay sumasalamin sa kalidad ng grade-grade at ang engineering na pumapasok sa pagpapanatili ng mahigpit na mga clearance at maaasahang pagganap.
Ang tunay na pagkita ng kaibahan ay madalas na bumababa sa kung ano ang ginagamit mo sa iyong system. Kung ang iyong kagamitan ay naitayo na sa paligid ng mga sangkap ng Rexroth, na nakadikit sa 4we 10 J ay nagpapanatili ng pagkakapare -pareho sa mga bahagi ng imbentaryo at pamilyar na technician. Kung nagtatrabaho ka sa Parker o Eaton Systems, ang kanilang mga katumbas ay maaaring pagsamahin nang mas maayos.
Sourcing at pagkakaroon
Ang paghahanap ng 4we 10 j ay karaniwang prangka. Ang mga karaniwang pagsasaayos tulad ng R900589988 (24 na bersyon ng VDC) ay karaniwang nasa stock sa mga namamahagi ng industriya. Ang Rexroth ay may isang opisyal na online store kung saan maaari kang bumili nang direkta. Nag -aalok ang mga platform ng pang -industriya tulad ng Alibaba ng parehong tunay na mga balbula ng Rexroth at mga katugmang alternatibo, kahit na kailangan mong i -verify kung ano ang talagang nakukuha mo.
Ang mga oras ng tingga ay nag -iiba depende sa pagsasaayos. Ang mga item ng stock ay maaaring ipadala sa loob ng ilang araw. Ang mga espesyal na order na may hindi pangkaraniwang mga pagpipilian ay maaaring tumagal ng ilang linggo. Kung pinapanatili mo ang mga kritikal na kagamitan, ang pagpapanatili ng isang ekstrang balbula sa kamay ay may katuturan na ibinigay ng medyo mababang gastos kumpara sa downtime.
Magkaroon ng kamalayan na ang mga matatandang serye tulad ng 3X ay hindi naitigil. Kung pinapalitan mo ang isang 3x series valve, maaari kang mag -upgrade sa 5x series, na kung saan ay ang kasalukuyang bersyon ng produksyon. Ang pag -mount interface at pangunahing operasyon ay mananatiling pareho, kahit na maaaring may mga menor de edad na pagkakaiba sa mga pagpipilian o mga pagtutukoy sa pagganap.
Ginagawa itong huling
Ang pagkuha ng maximum na buhay mula sa iyong direksyon ng control valve ay bumaba sa ilang mga pangunahing kasanayan. Una at pinakamahalaga: Panatilihin ang malinis na haydroliko na likido. Ang pagsasala ng 10-micron na napag-usapan namin nang mas maaga ay hindi opsyonal kung nais mo ng maaasahang serbisyo. Palitan ang iyong mga filter nang regular at manood para sa pagbagsak ng presyon sa buong elemento ng filter.
Pangalawa, i -verify na ang pattern ng J spool ay talagang tumutugma sa iyong aplikasyon. Kung gumagamit ka ng isang nakapirming pump ng pag -aalis nang walang isang balbula ng pag -load, ang naka -block na sentro ay maaaring maging sanhi ng mga problema. Ang bomba ay patay laban sa mga naharang na port, na lumilikha ng init at pag -aaksaya ng enerhiya. Ang isang j spool ay pinakamahusay na gumagana sa variable na pag -aalis ng mga bomba o mga system na may hiwalay na kakayahan sa pag -aalis.
Pangatlo, gamitin ang manu -manong override sa panahon ng mga diagnostic, hindi bilang isang regular na pamamaraan ng pagpapatakbo. Ang mga override pin ay nandiyan para sa pag -aayos at pagpapanatili, hindi pang -araw -araw na paggamit ng produksyon. Ang paulit -ulit na pagpukpok sa override ay maaaring makapinsala sa mekanismo sa paglipas ng panahon.
Pang -apat, bigyang -pansin ang operating pressure at daloy ng iyong system. Dahil lamang sa 4we 10 J ay maaaring hawakan ang 350 bar at 160 litro bawat minuto ay hindi nangangahulugang dapat mong patakbuhin ito sa mga limitasyong iyon. Ang pagpapatakbo sa gitna ng sobre ng pagganap sa halip na sa labis na kalabisan ay magpapalawak ng buhay ng serbisyo.
Sa wakas, kapag mayroon kang isang pagkabigo, huwag lamang itapon sa isang bagong solenoid coil nang hindi sinisiyasat kung bakit ito nabigo. Ang mga coil ay hindi karaniwang nabigo sa kanilang sarili. Nabigo sila dahil ang spool ay natigil at ang coil overheats, o dahil sa mga de -koryenteng problema sa iyong control system. Ayusin ang sanhi ng ugat, hindi lamang ang sintomas.
Ang ilalim na linya
Ang Rexroth 4we 10 J Directional Control Valve ay kumakatawan sa mga dekada ng pang -industriya na ebolusyon ng hydraulics. Hindi ito magarbong o high-tech sa pamamagitan ng mga pamantayan ngayon, ngunit ginagawa nito ang trabaho na maaasahan kapag maayos na inilapat at pinapanatili. Ang pattern ng J spool na may naka -block na sentro ay nagbibigay sa iyo ng positibong paghawak ng pag -load. Ang laki ng NG10 ay humahawak ng malaking daloy at presyon. Ang disenyo ng wet pin solenoid ay nagbabalanse ng pagganap na may praktikal na pag -access sa pagpapanatili.
Kung nagdidisenyo ka ng isang bagong sistema ng haydroliko na nangangailangan ng direksyon na kontrol na may kakayahan na may hawak, o kung pinapalitan mo ang isang pagod na balbula sa mga umiiral na kagamitan, nararapat na isaalang -alang ang 4we 10 J. Siguraduhin lamang na tinukoy mo ang tamang serye (5x para sa kasalukuyang produksyon), ang tamang solenoid boltahe, at naaangkop na materyal ng selyo para sa iyong likido. Bigyang -pansin ang pagsasala mula sa isang araw, at makakakuha ka ng mga taon ng maaasahang serbisyo mula sa mga balbula na ito.
Ang pag -unawa kung paano gumagana ang iyong direksyon ng control valve at kung ano ang kailangan upang manatiling malusog ay hindi kumplikado. Kinakailangan lamang nitong bigyang pansin ang mga detalye na mahalaga: malinis na likido, wastong boltahe, tamang aplikasyon, at regular na pagpapanatili. Kunin ang mga tama, at ang 4we 10 j ay panatilihin ang iyong hydraulics na dumadaloy kung saan kailangan nilang puntahan, kapag kailangan nilang pumunta doon.
