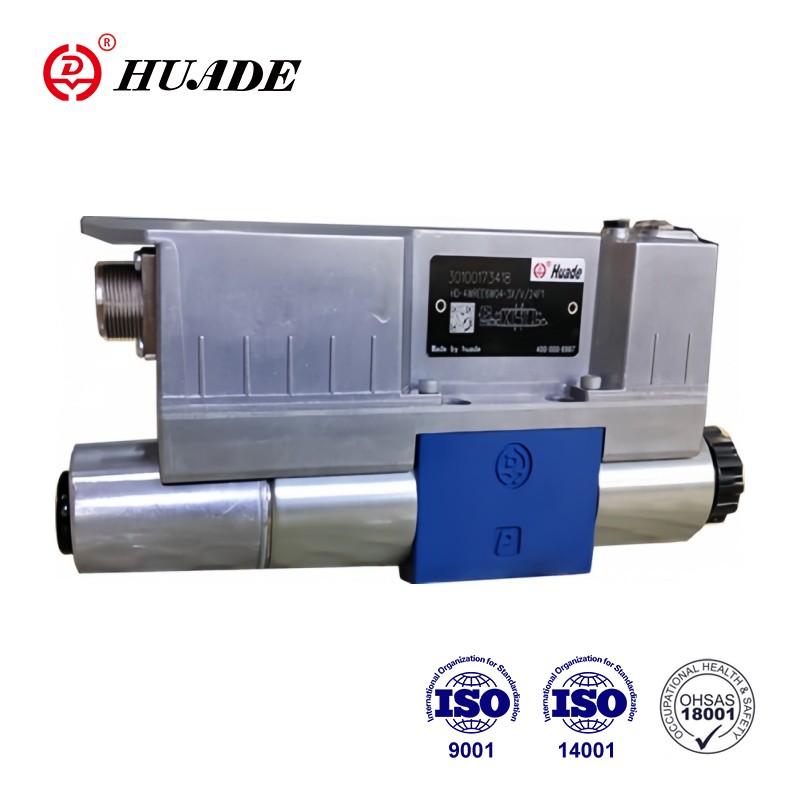

Ang uri ng balbula ng 4WREE6-3X ay isang direktang pinatatakbo na proporsyonal na balbula ng direksyon na may feedback ng de-koryenteng posisyon at integrated electronics (OBE). 4WREE6-3X Uri ng proporsyonal na mga balbula ay naipasa ang sertipikasyon ng CE. Ang maximum na presyon ng operating ay hanggang sa 350 bar. Ito ay isa sa mga nangungunang produkto ng Huade Hydraulic. Ang 4wree6-3x valve na ito ay may matatag na pagganap at kamag-anak na murang presyo.
| Pangkalahatan | ||
| Timbang | ▶ Valve na may dalawang solenoids (kg) | 2.6 |
| ▶ Valve na may isang solenoid (kg) | 2.1 | |
| Posisyon ng pag -install | Anumang, mas mabuti na pahalang | |
| Nakapaligid na saklaw ng temperatura (℃) | -20 ... +60 | |
| Saklaw ng temperatura ng imbakan na may proteksyon ng UV (℃) | +5 ... +40 | |
| Temperatura ng transportasyon (℃) | –30 ... +80 | |
| Maximum na oras ng imbakan (taon) | 1 | |
| Sine test ayon sa DIN EN 60068-2-6 | 10 ... 2000 Hz / maximum ng 10 g / 10 cycle / 3 axes | |
| Pagsubok sa ingay sa DIN noong 60068-2-64 | 20 ... 2000 Hz / 10 g rms / 30 g peak / 30 min. / 3 axes | |
| Transport shock ayon sa DIN EN 60068-27 | 15 g / 11 ms / 3 shocks / 3 axes | |
| Pagkabigla ayon sa DIN EN 60068-27 | 15 g / 11 ms / 1000 shocks / 3 axes | |
| Pinakamataas na kamag -anak na kahalumigmigan (walang kondensasyon) % | 95 | |
| Maximum na temperatura ng solenoid na ibabaw (℃) | 150 (indibidwal na operasyon) | |
| Halaga ng MTTFD Ayon kay En ISO 13849 (taon) | 150 | |
| Pagsang -ayon | ▶ CE Ayon sa EMC Directive 2014/30/EU, nasubok ayon sa EN 61000-6-2 at EN 61000-6-3 ▶ ROHS Directive 2015/65/EU ▶ REACH ORDINANCE (EC) no. 1907/2006 | |
| Pagiging tugma sa kapaligiran | ▶ Klima | Kapaligiran sa pag-audit ayon sa EN 60068-2 |
| haydroliko | ||
| Maximum na presyon ng operating | ▶ Port a, b, p bar | 350 |
| ▶ Port t bar | 210 | |
| Pinakamataas na daloy (inirerekomenda) (l/min) | 80 | |
| Na -rate na daloy (∆p = 10 bar) (l/min) | 4; 8; 16; 32 | |
| Hydraulic fluid | Tingnan ang Talahanayan Pahina 15 | |
| Hydraulic Fluid Temperatura Range (℃) | ▶ Matanggap | –20 ... +70 |
| ▶ Inirerekomenda | –40 ... +50 | |
| Saklaw ng lapot (mm2/s) | ▶ Matanggap ℃ | 20 ... 380 |
| ▶ Inirerekomenda | 30 ... 46 | |
| Pinakamataas na katanggap -tanggap na antas ng kontaminasyon ng haydroliko na likido, klase ng kalinisan ayon sa ISO 4406 (c) | Klase 20/18/15 | |
| Hydraulic fluid | Pag -uuri | Ang angkop na mga materyales sa sealing | Mga Pamantayan | |
| Mga langis ng mineral | HL, HLO, HLD, HVLP, HVLPD | NBR, fkm | Mula sa 51524 | |
| Bio-degradable | ▶ Hindi matutunaw sa tubig | Hetg | Fkm | ISO 15380 |
| Kanta | Fkm | |||
| ▶ natutunaw sa tubig | Hepg | Fkm | ISO 15380 | |
| Lumalaban sa apoy | ▶ Walang tubig | Hfdu (glycol base) | Fkm | ISO 12922 |
| HFDU (Ester Base) | Fkm | |||
| HFDR | Fkm | |||
| ▶ Naglalaman ng tubig | HFC (Fuchs: Hydrotherm 46m, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Ligtas 620; Union: Carbide HP5046) | NBR | ISO 12922 | |
Mga Tampok:
▶ 4/2 o 4/3-way na bersyon
▶ Para sa pag -mount ng subplate
▶ pattern ng porting ayon sa ISO 4401-03-02-0-05
▶ Kontrol ng daloy ng direksyon at laki
▶ Ang operasyon sa pamamagitan ng proporsyonal na solenoids na may gitnang thread
▶ Spring-Centered Control Spool
▶ Integrated Control Electronics (OBE) na may boltahe o kasalukuyang input ("A1" at/o "F1")
Set-up
Ang balbula ay karaniwang binubuo ng:
▷ Pabahay (1) na may koneksyon sa ibabaw
▷ control spool (2) na may compression springs (3 at 4) at spring plate (5 at 6)
▷ Solenoids (7 at 8) na may gitnang thread
▷ Posisyon Transducer (9)
▷ Integrated Electronics (13)
▷ Pag -aayos ng Electric Zero Point (12) Na -access sa pamamagitan ng goma plug
Function:
▷ na may de-energized solenoids (7 at 8), gitnang posisyon ng control spool (2) sa pamamagitan ng compression springs (3 at 4) sa pagitan ng mga plato ng tagsibol (5 at 6).
▷ Direktang operasyon ng control spool (2) sa pamamagitan ng pagkontrol ng isang proporsyonal na solenoid, hal. Solenoid "B" (8)
-Displacement ng control spool (2) sa kaliwang proporsyonal sa signal ng electric input
-Ito ay bubukas ang koneksyon mula sa P hanggang A at B hanggang T sa pamamagitan ng mga uri ng mga cross-section na may progresibong daloy na katangian
Sa kondisyon na de-energized, ang control spool (2) ay gaganapin sa isang mekanikal na gitnang posisyon sa pamamagitan ng pagbabalik ng mga solenoids. Sa pamamagitan ng control spool simbolo na "V", ang posisyon na ito ay hindi tumutugma sa haydroliko na gitnang posisyon! Kapag ang electric valve control loop ay sarado, ang control spool ay nakaposisyon sa hydraulic central posisyon.
Balbula na may 2 posisyon ng spool (bersyon "4wree ... a ...")
Ang pag -andar ng bersyon ng balbula na ito ay karaniwang tumutugma sa balbula na may tatlong posisyon sa spool. Ang 2 mga balbula sa posisyon ng spool ay, gayunpaman, nilagyan lamang ng solenoid "A" (7). Sa halip na ang ika -2 proporsyonal na solenoid, mayroong isang plug screw (10).
Elemento ng kabayaran sa presyon sa OBE "-967".
Upang maiwasan ang pagbuo ng condensate sa pabahay ng Integrated Electronics (OBE), maaaring magamit ang isang lamad ng proteksyon ng elektronika (11).
Inirerekomenda para magamit sa labas ng mga kondisyon na pamantayan sa industriya na may mataas na paligid ng kahalumigmigan ng hangin at makabuluhang pagbabago sa temperatura ng siklo (hal. Sa labas).
Simbolo ng proporsyonal na direksyon ng balbula 4wree-3x
