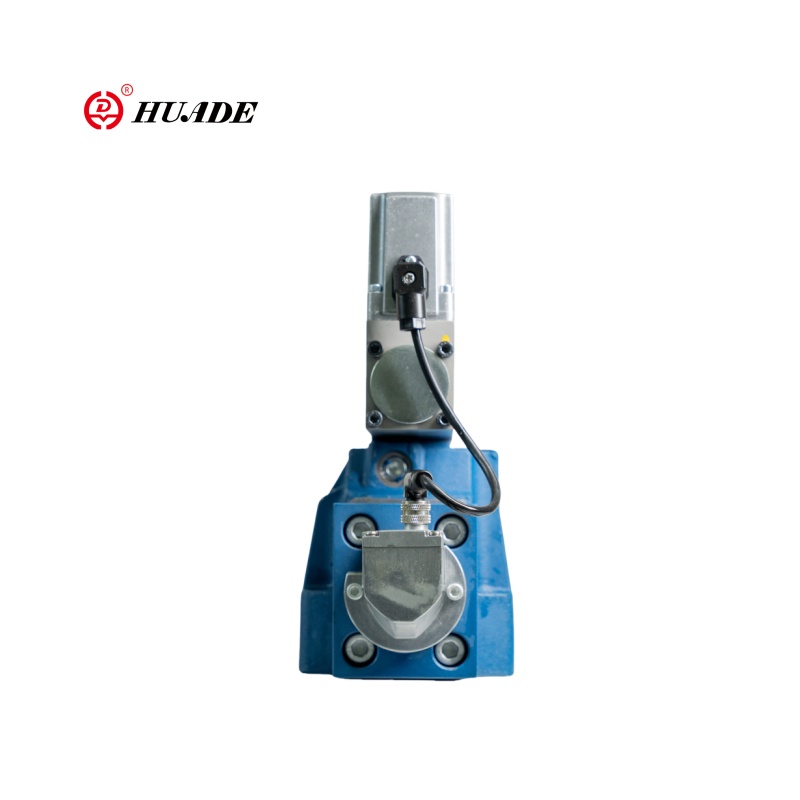

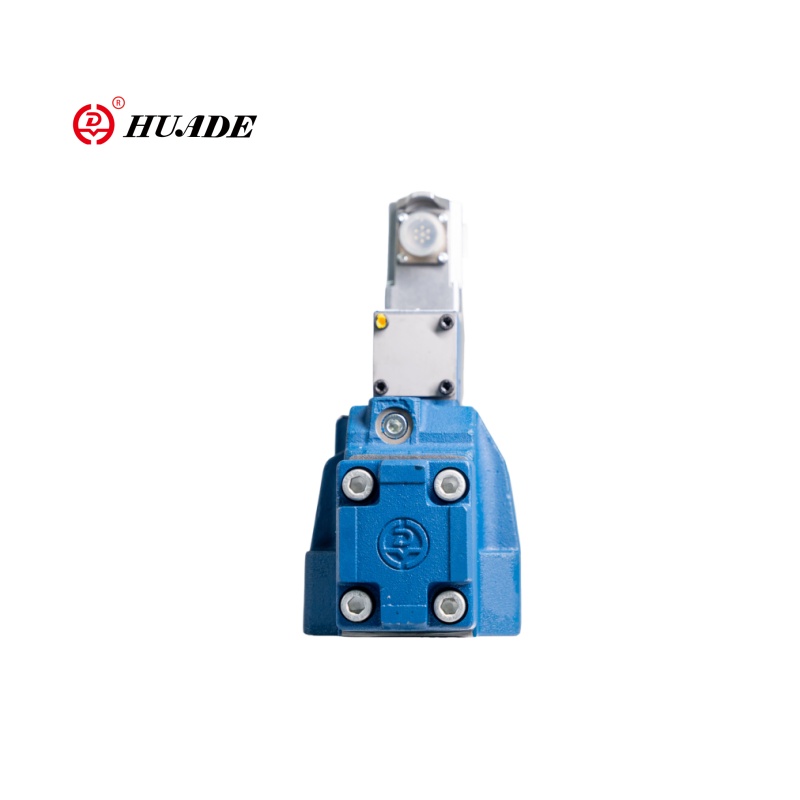

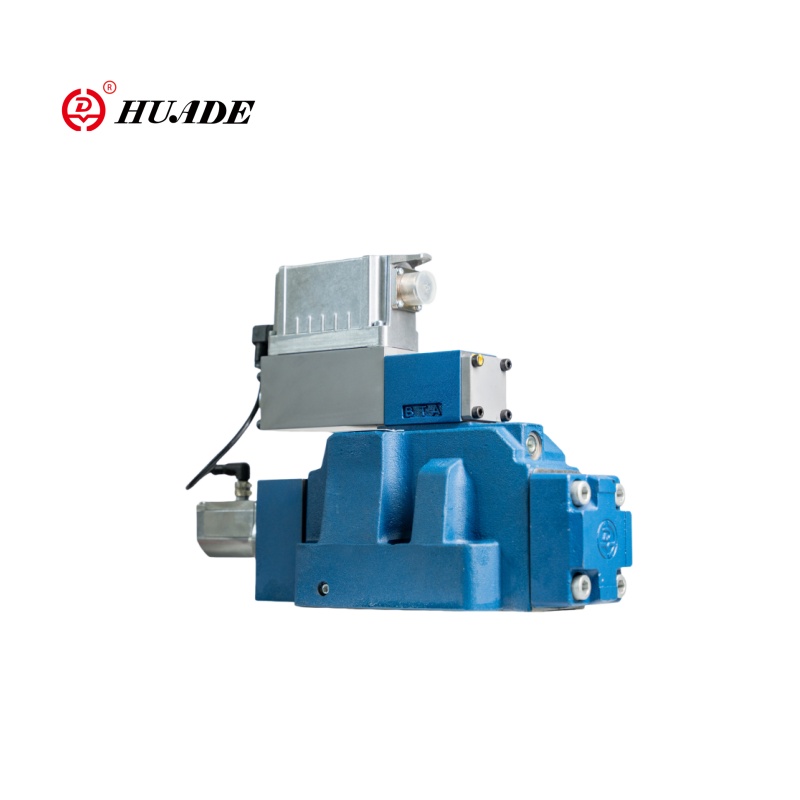

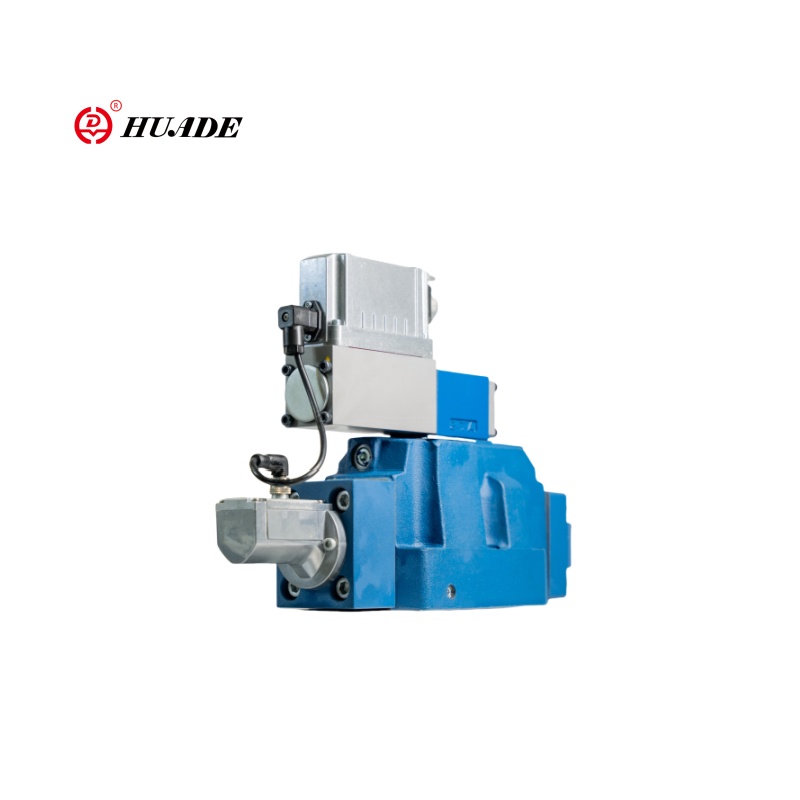

Proporsyonal na direksyon ng balbula 4wrle-4x

Ang proporsyonal na valve ng Huade na 4WRLE-4X ay isang electro-hydraulic proporsyonal na direksyon na balbula (na may posisyon ng feedback na OBE). Ang pamamaraan ng control ay proporsyonal na solenoid + valve core posisyon closed-loop control (LVDT feedback). Ang Huade's Valve 4WRLE-4X na disenyo ng katawan, teknolohiya ng sealing at pagganap ng solenoid ay malapit sa mga antas ng rexroth, ngunit ang tibay sa ilalim ng matinding mga kondisyon sa pagtatrabaho (tulad ng mataas na dalas na panginginig ng boses, pangmatagalang patuloy na operasyon) ay maaaring bahagyang naiiba. Ang presyo ng produkto ng Huade ay karaniwang 20% ​​-30% na mas mababa kaysa sa Rexroth, na may makabuluhang pagganap ng gastos. Ang supply chain ay naisalokal, maikli ang cycle ng paghahatid, at mabilis ang tugon ng serbisyo pagkatapos ng benta.

Ang parameter ng produkto ng proporsyonal na direksyon ng balbula 4WRLE-4X

Tampok ng produkto at aplikasyon ng proporsyonal na direksyon ng balbula 4WRLE-4X

Mga Tampok:

▪ Maaasahan - napatunayan at matatag na disenyo

▪ Mataas na kalidad -Control spool at manggas ng balbula ng control ng pilot

▪ Ang control spool ng balbula ng control ng pilot ay nasa posisyon na "Fail Safe" kapag naka -off ang yunit

▪ Ang control spool ng pangunahing balbula ay nasa gitnang posisyon na nakasentro sa tagsibol at/o sa posisyon ng offset

▪ nababaluktot - angkop para sa posisyon, bilis at kontrol ng presyon

▪ tumpak - mataas na sensitivity ng tugon at maliit na hysteresis

Application:

Ang proporsyonal na direksyon ng balbula 4WRLE-4X ay angkop para sa mga sistema ng kontrol ng haydroliko na may mataas na mga kinakailangan para sa dynamic na pagganap, katumpakan at pagiging maaasahan, lalo na sa mga sitwasyon kung saan kinakailangan ang mabilis na pagtugon at feedback ng closed-loop. Ang 4WRLE-4X proporsyonal na balbula ng Huade ay malawakang ginagamit sa pang-industriya na automation, mga tool sa makina at kagamitan sa pagproseso, mga makina ng paghubog ng iniksyon at mga machine-casting machine, pagsubok at kunwa na kagamitan, makinarya ng engineering, atbp.

Mga detalye ng produksiyon ng proporsyonal na direksyon ng balbula 4WRLE-4X

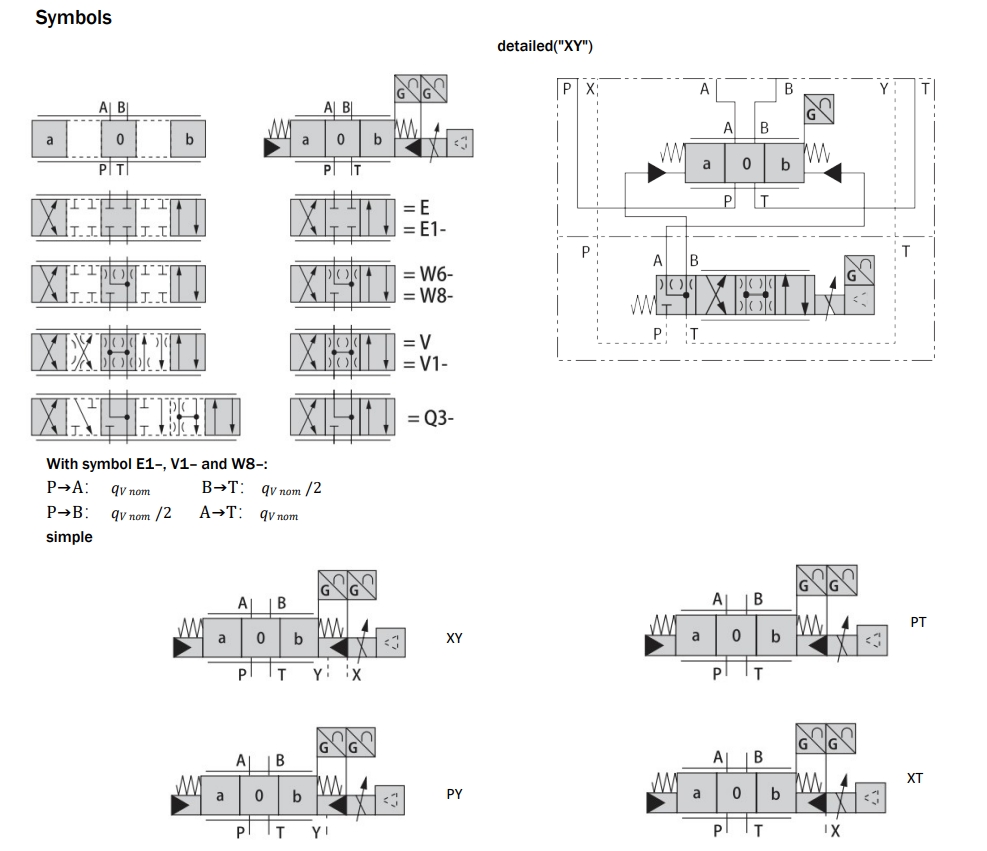

Pag -andar, Seksyon

Ang Valve Type 4WRLE ay pilot na pinatatakbo ng direksyon ng control valve na may feedback ng de-koryenteng posisyon at integrated electronics (OBE).

Komposisyon ng balbula:

1.Pilot valve na may balbula core at balbula na istraktura ng manggas (1)

2.Main valve na may nakasentro sa tagsibol at feedback ng posisyon (2)

3.Integrated amplifier (3)

Function:

Kapag ang integrated electronics (OBE) ay pinatay o hindi aktibo, ang control spool ng pilot control valve ay pinatatakbo ng tagsibol sa posisyon na '"fail-safe". Ang control spool ng pangunahing balbula ay nasa gitnang posisyon na nakasentro sa tagsibol.

Ang integrated electronics (OBE) ay ihambing ang tinukoy na halaga ng utos sa posisyon na aktwal na halaga ng pangunahing valve control spool. Sa kaso ng mga paglihis ng control, ang control solenoid ay isasaktibo. Dahil sa nagbago na lakas ng magnetic, nababagay ang pilot control spool

ang tagsibol.

Ang daloy, na kung saan ay isinaaktibo sa pamamagitan ng control cross-section, ay humahantong sa isang pagsasaayos ng pangunahing control spool. Ang stroke/control cross-section ng pangunahing control spool ay regulated proporsyonal sa halaga ng utos.

Ang suplay ng langis ng pilot sa balbula ng control ng pilot ay alinman sa panloob sa pamamagitan ng port p o panlabas sa pamamagitan ng port x. Ang puna ay maaaring maging panloob sa pamamagitan ng port t o panlabas sa pamamagitan ng port y sa tangke.

Control solenoid shut-off

Sa kaso ng mga sumusunod na pagkakamali, ang mga control solenoids ay de-energized ng integrated electronics (OBE), ang pilot control spool ay nakatakda sa posisyon na "fail-safe" at tinanggal ang mga silid ng pilot ng langis ng pangunahing balbula. Pinatatakbo ng tagsibol, ang pangunahing valve control spool ay lilipat sa gitnang posisyon.
