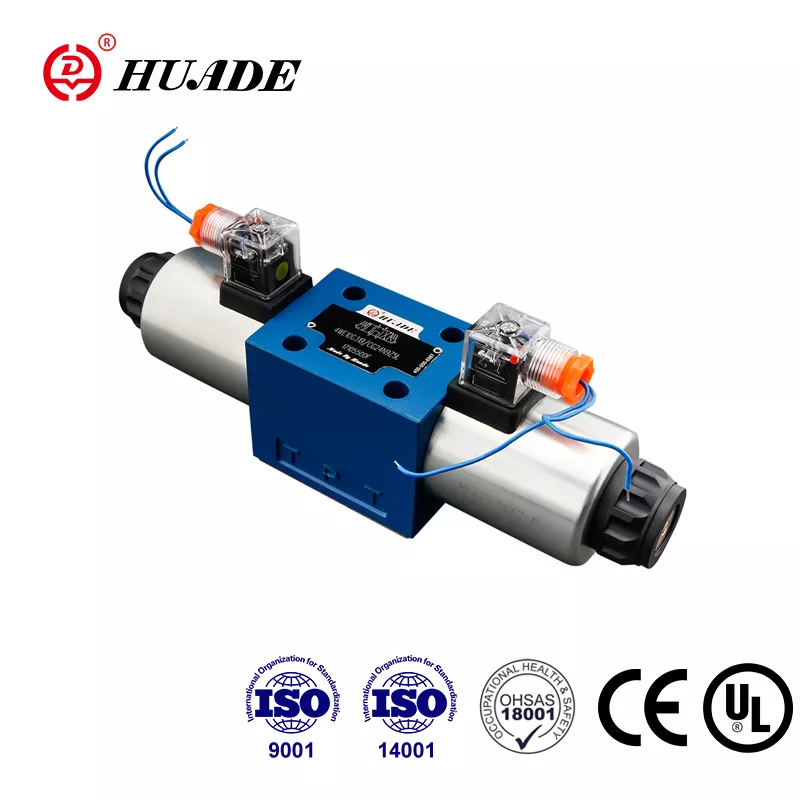

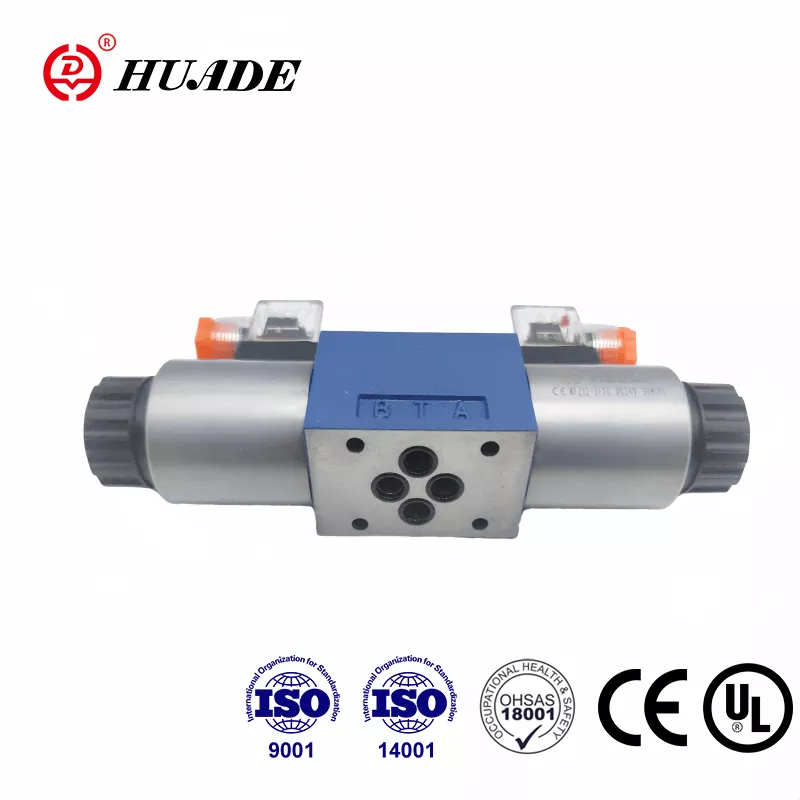

DIRECTIONAL CONTROL VALVE 4WE 10 E para sa Rexroth
  • DIRECTIONAL CONTROL VALVE 4WE 10 E para sa RexrothDIRECTIONAL CONTROL VALVE 4WE 10 E para sa Rexroth
  • DIRECTIONAL CONTROL VALVE 4WE 10 E para sa RexrothDIRECTIONAL CONTROL VALVE 4WE 10 E para sa Rexroth

DIRECTIONAL CONTROL VALVE 4WE 10 E para sa Rexroth

• Mga Tampok ng Produkto: Direktang Solenoid na Pinatatakbo, Rexroth-Compatible Kapalit, Wet Pin DC/AC Solenoids, Mga Natatanggal na Coils
• Mga pagtutukoy: max pressure 31.5MPa, daloy ng rate ng 120L/min, saklaw ng temperatura -30 ~+80 ℃, UL sertipikado
• Mga Aplikasyon: Pang -industriya na Hydraulic Systems, Pambansang Kagamitan sa Depensa, Mga Teknikal na Proyekto sa Pagbabago

Itinatag sa pamamagitan ng isang madiskarteng pakikipagtulungan sa pagitan ng mga gobyerno ng Tsino at Aleman noong 1979, ang Huade Hydraulic ay naging nangungunang tagagawa sa industriya ng haydroliko ng China. Ang Huade® Directional Spool Valve Type 4we 10 E ay maaaring ganap na palitan ang Rexroth® parehong modelo. Inilalagay ng Huade ang mahusay na stress sa kalidad na may higit sa 750 piraso advanced na kagamitan sa produksyon na na -import mula sa buong mundo. 4We 10 Solenoid Directional Valve Series ay pumasa sa mga sertipikasyon ng UL. Ito ay mas advanced sa teknolohiya at mas matibay kaysa sa mga katulad na produkto sa linyang ito.Ang pabrika ay naipasa ang ISO9001, ISO14001 at OH SAS18001. Ang Huade® Hydraulic Directional Valves ay kasangkot sa maraming pambansang teknikal at pagtatanggol na mga proyekto sa pagbabago ng kagamitan dahil sa maaasahang pagganap.

Parameter ng produkto ng Directional Control Valve 4we 10 E para sa Rexroth

Operating pressure max.

Ports A.B.P (MPA)

hanggang 31.5

Ports T (MPA)

16

Daloy max (l/min)

120

Seksyon ng Cross (Posisyon ng Paglipat 0):

Na may simbolo Q tinatayang.6 % ng nominal area
Na may simbolo w tinatayang.3 %

Pressure Fluid

Mineral na langis (para sa selyo ng NBR) o pospeyt ester (para sa selyo ng FPM)

Saklaw ng temperatura ng Pressure Fluid (℃)

-30 ~+80

Saklaw ng lapot (mm2/s)

2.8 ~ 500

Timbang (kg)

Balbula na may 1 solenoid

5.1 (DC), 4.3 (AC)

Balbula na may 2 solenoids

6.7 (DC), 5.1 (AC)

Tampok ng Produkto ng Directional Control Valve 4we 10 E para sa Rexroth

Mga Tampok:

▶ Direktang solenoid na pinatatakbo na direksyon ng spool valve bilang karaniwang bersyon

▶ Wet pin dc o ac solenoids na may naaalis na coils

▶ Mahabang buhay

▶ Perpektong balangkas

▶ Opsyonal na over-ride ng kamay

▶ Maaaring mapalitan ang mga coil nang hindi binubuksan ang silid na masikip ng presyon

▶ Pagpili ng alinman sa sentral o indibidwal na mga koneksyon sa kuryente

▶ Porting pattern sa DIN 24 340 Form A, ISO 4401 at Cetop - RP 121H

Mga Pag -andar, Seksyon ng Directional Control Valve 4we 10 E para sa Rexroth

Ang mga direksyon na balbula 4we 10 ay karaniwang binubuo ng pabahay (1), isa o dalawang solenoids (2), control spool (3), at isa o dalawang pagbabalik na bukal (4). Sa pamamahinga, ang control spool (3) ay gaganapin sa gitnang o paunang posisyon sa pamamagitan ng pagbabalik ng mga bukal (4) (maliban sa kaso ng mga salpok na spool). Ang control spool (3) ay pinatatakbo ng wet pin solenoids (2). Ang puwersa ng solenoid (2) ay kumikilos sa control spool (3) at inililipat ito mula sa posisyon ng pahinga nito sa nais na posisyon ng pagtatapos. Pinapayagan nito ang libreng daloy mula sa P hanggang A at B hanggang T o P hanggang B at A hanggang T.

Sa de-energizing solenoid (2) control spool (3) ay ibabalik sa paunang posisyon nito sa pamamagitan ng pagbabalik ng tagsibol (4).

Opsyonal na over-ride ng kamay (5) pemits control spool (3) na ilipat nang walang mga solenoids na pinalakas.


Istraktura diagram ng 10 30B series


Paunawa ng Directional Control Valve 4we 10

1. Ang likido ay dapat na na -filter. Ang minimum na filter fineness ay 20 ㎛.

2. Ang tangke ay dapat na magbubuklod at ang isang air filter ay dapat na mai -install sa pasukan ng hangin.

3. Mga Produkto nang walang subplate kapag umaalis sa pabrika.

4. Ang pag -aayos ng mga balbula ay dapat mapili at magamit ayon sa sample na libro.

5. Ang pagkamagaspang ng ibabaw na naka -link sa balbula ay kinakailangan sa 0.8.

6. Ang pagtatapos ng ibabaw ng piraso ng pag -aasawa ay kinakailangan sa 0.01/100mm.
