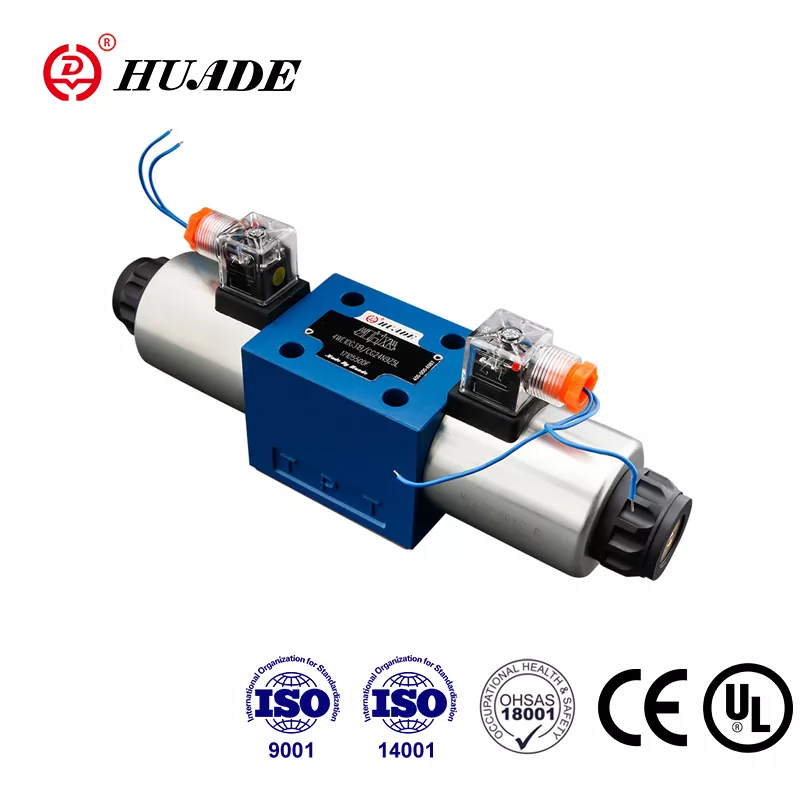

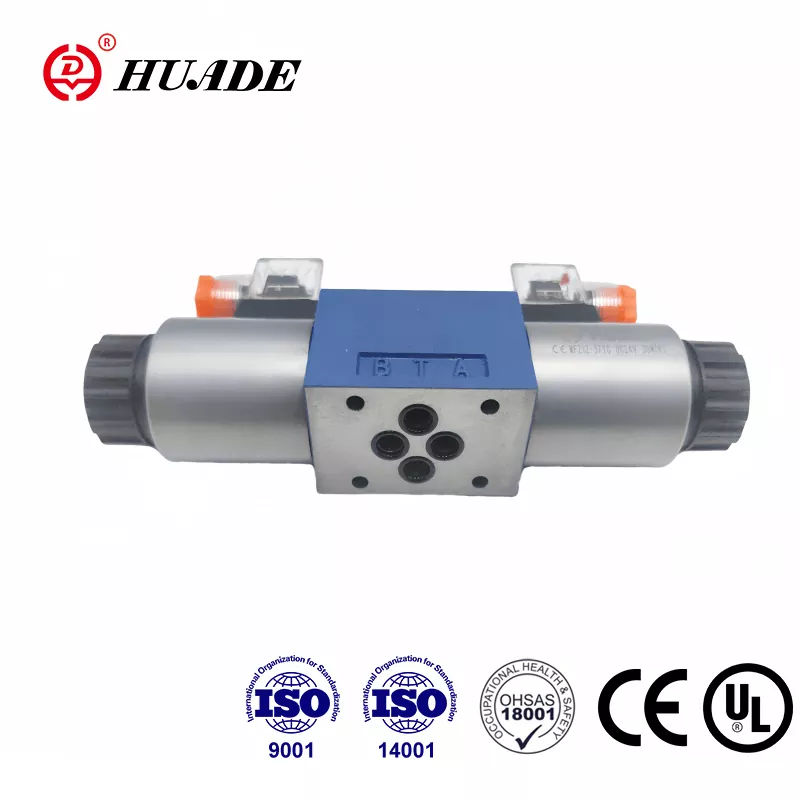

Ang pakikipagtulungan sa Rexroth dalawang beses mula 1979, ang Huade Hydraulic ay naging nangungunang tagagawa sa industriya ng haydroliko ng China. Ang Huade® Directional Spool Valve Type 4we 10 D ay isang kapalit para sa mga produktong Rexroth. Ang serye ng Solenoid Directional Valve ay pumasa sa mga sertipikasyon ng CE at UL. Ang mga balbula na ito ay mapagkumpitensya sa mga kilalang produkto na may mahusay na kalidad at mas mababang presyo. Ang pabrika ay pumasa sa ISO9001, ISO14001 at OH SAS18001. Ang Huade® ay isang natitirang tatak sa industriya ng haydroliko na Tsino. Ang Huade® Hydraulic Directional Valves ay kasangkot sa maraming pambansang teknikal at pagtatanggol na mga proyekto sa pagbabago ng kagamitan upang maisulong ang modernisasyon ng mga kagamitan sa pagtatanggol.
|
Operating pressure max. |
Ports A.B.P (MPA) |
hanggang 31.5 |
|
Ports T (MPA) |
16 |
|
|
Daloy max (l/min) |
120 |
|
|
Seksyon ng Cross (Posisyon ng Paglipat 0): |
Na may simbolo Q tinatayang.6 % ng nominal area |
|
|
Pressure Fluid |
Mineral na langis (para sa selyo ng NBR) o pospeyt ester (para sa selyo ng FPM) |
|
|
Saklaw ng temperatura ng Pressure Fluid （℃） |
-30 ～+80 |
|
|
Saklaw ng lapot (mm2/s) |
2.8 ~ 500 |
|
|
Timbang (kg) |
Balbula na may 1 solenoid |
5.1 (DC), 4.3 (AC) |
|
Balbula na may 2 solenoids |
6.7 (DC), 5.1 (AC) |
|
Mga Tampok:
▶ Direktang solenoid na pinatatakbo na direksyon ng spool valve bilang karaniwang bersyon
▶ Wet pin dc o ac solenoids na may naaalis na coils
▶ Perpektong balangkas
▶ Maaaring mapalitan ang mga coil nang hindi binubuksan ang silid na masikip ng presyon
▶ Pagpili ng alinman sa sentral o indibidwal na mga koneksyon sa kuryente
▶ Opsyonal na over-ride ng kamay
▶ Mahabang buhay
▶ Porting pattern sa DIN 24 340 Form A, ISO 4401 at Cetop - RP 121H
Ang mga direksyon na balbula 4we 10 ay karaniwang binubuo ng pabahay (1), isa o dalawang solenoids (2), control spool (3), at isa o dalawang pagbabalik na bukal (4). Sa pamamahinga, ang control spool (3) ay gaganapin sa gitnang o paunang posisyon sa pamamagitan ng pagbabalik ng mga bukal (4) (maliban sa kaso ng mga salpok na spool). Ang control spool (3) ay pinatatakbo ng wet pin solenoids (2). Ang puwersa ng solenoid (2) ay kumikilos sa control spool (3) at inililipat ito mula sa posisyon ng pahinga nito sa nais na posisyon ng pagtatapos. Pinapayagan nito ang libreng daloy mula sa P hanggang A at B hanggang T o P hanggang B at A hanggang T.
Sa de-energizing solenoid (2) control spool (3) ay ibabalik sa paunang posisyon nito sa pamamagitan ng pagbabalik ng tagsibol (4).
Opsyonal na over-ride ng kamay (5) pemits control spool (3) na ilipat nang walang mga solenoids na pinalakas.
Istraktura diagram ng 10 30B series
1. Ang likido ay dapat na na -filter. Ang minimum na filter fineness ay 20 ㎛.
2. Ang tangke ay dapat na magbubuklod at ang isang air filter ay dapat na mai -install sa pasukan ng hangin.
3. Mga Produkto nang walang subplate kapag umaalis sa pabrika.
4. Ang pag -aayos ng mga balbula ay dapat mapili at magamit ayon sa sample na libro.
5. Ang pagkamagaspang ng ibabaw na naka -link sa balbula ay kinakailangan sa 0.8.
6. Ang pagtatapos ng ibabaw ng piraso ng pag -aasawa ay kinakailangan sa 0.01/100mm.
