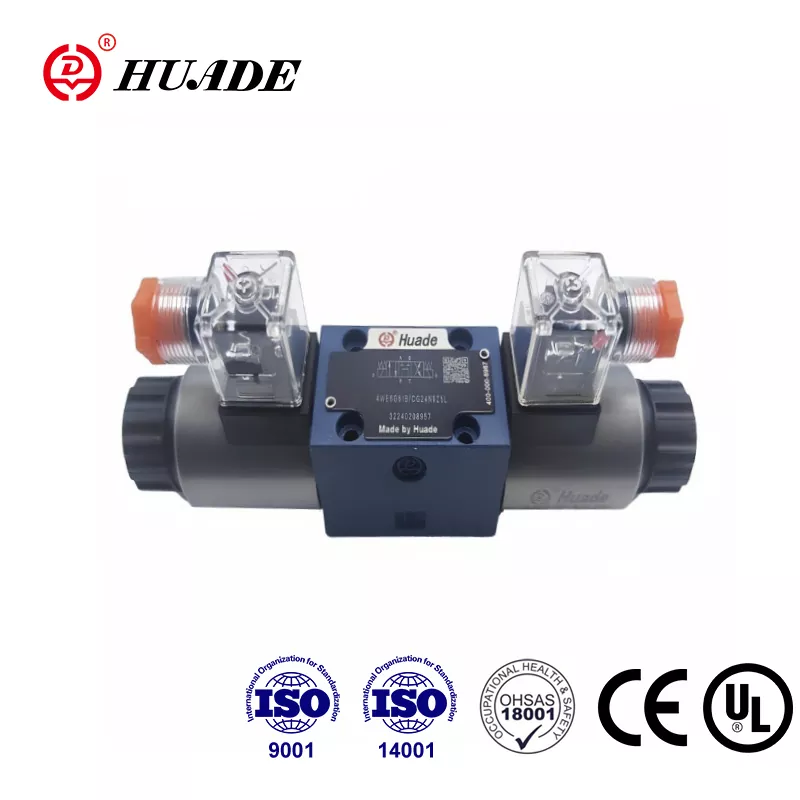

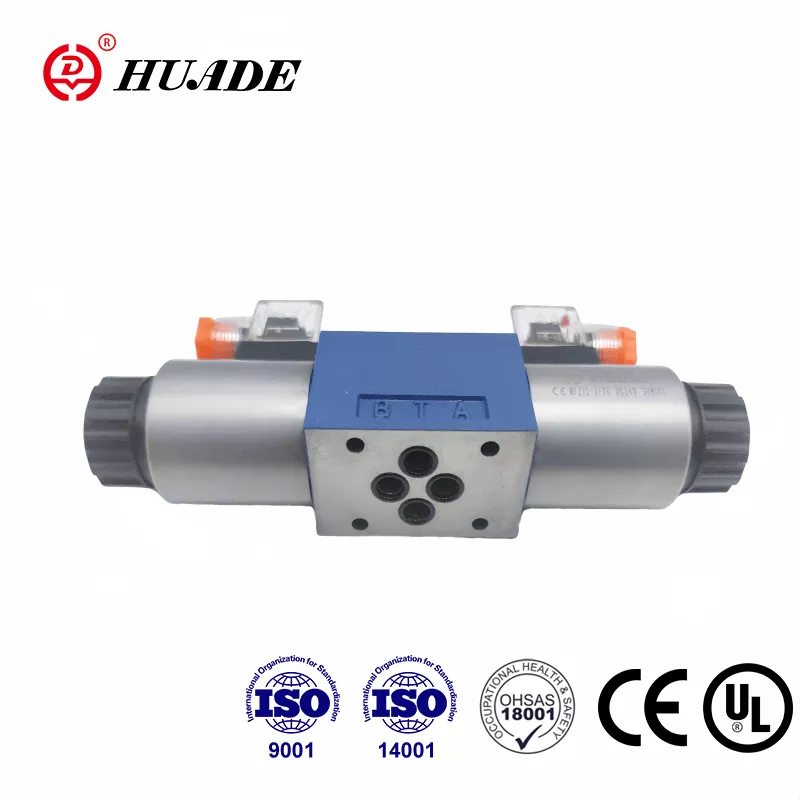

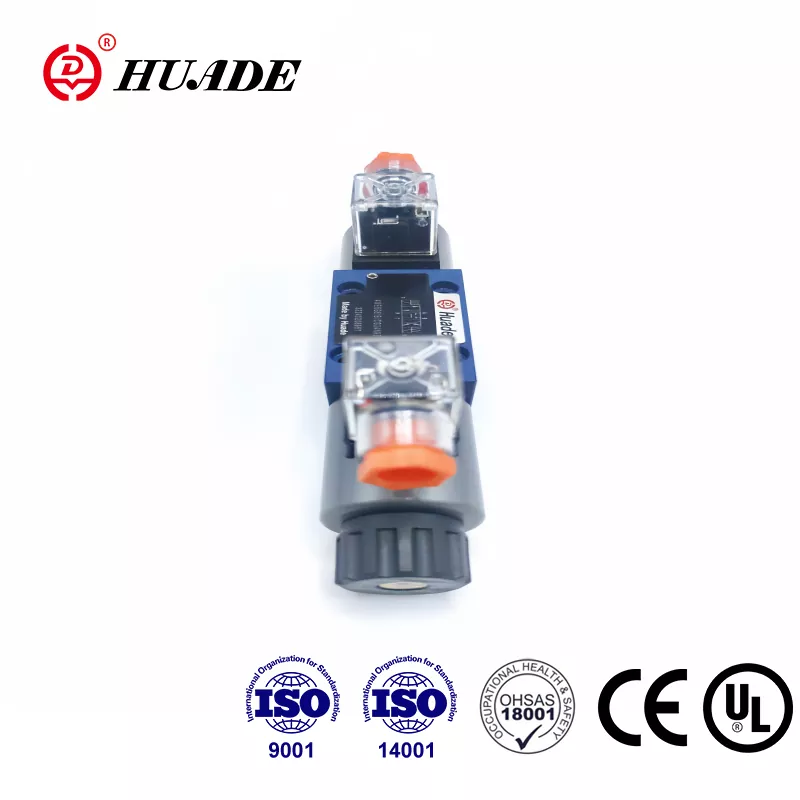

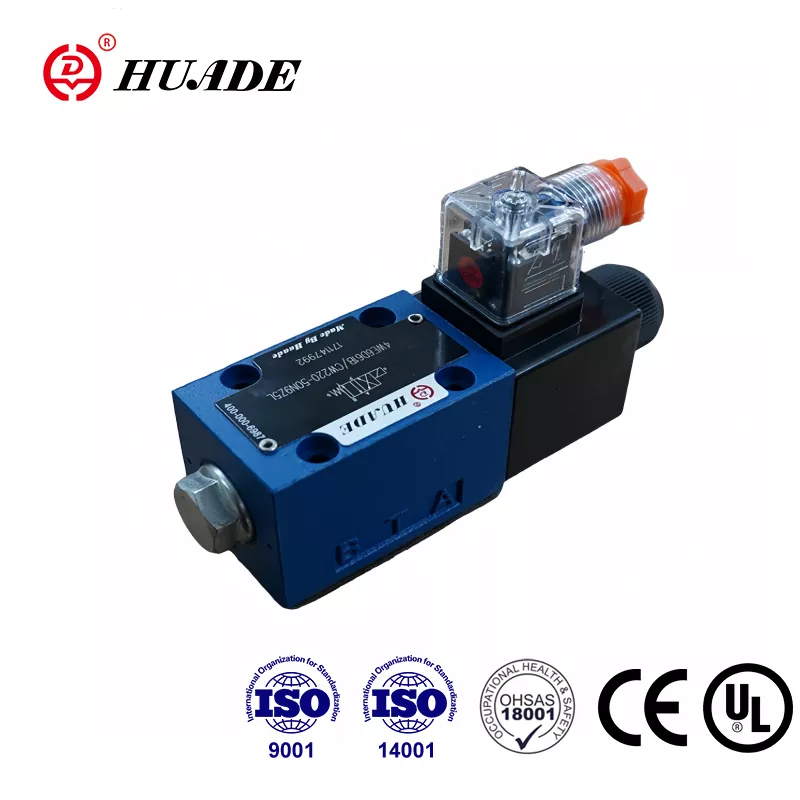

Dahil sa dalawang pangmatagalang pakikipagtulungan sa Rexroth mula 1979, ang Huade® 4We 6 Series Directional Spool Valve ay isang abot-kayang alternatibo sa parehong modelo ni Rexroth. Ito ay isa sa mga pinakapopular at malawak na ginagamit na mga valve ng direksyon. Ang Huade ay may 750 advanced na kagamitan na na -import mula sa buong mundo at isang mahigpit na sistema ng pagsubok upang matiyak ang higit na mahusay na pagganap ng mga hydraulic valves nito. Ang R&D at sistema ng pamamahala ng produksiyon ay nakakatugon sa ISO9001, ISO14001, at ISO45001. Ang lahat ng mga solenoid na direksyon ng mga balbula ay sertipikado ng CE. Ang Huade® Hydraulic Valves ay malawakang ginagamit sa makinarya ng engineering at konstruksyon, metalurhiya, mga tool sa makina, proteksyon sa kapaligiran, paggawa ng barko, aerospace, riles ng tren, petrolyo at petrochemical, industriya ng militar at iba pang larangan sa China.
|
Haydroliko |
|||
|
Max.operating pressure port A, B, P (MPA) |
Hanggang sa 35.0 |
||
|
Port t (㎫) |
21 (-); 16 (～) |
||
|
na may mga simbolo a at b, ang port t ay dapat gamitin bilang isang port ng kanal |
|||
|
Max.flow (l/min) |
80 (-); 60 (～) |
||
|
Pressure Fluid |
Mineral na langis o pospeyt ester |
||
|
Saklaw ng lapot (mm2/s) |
2.8 ~ 500 |
||
|
Saklaw ng temperatura ng Pressure Fluid （℃） |
-30 ～+80 |
||
|
Antas ng kontaminasyon |
Pinakamataas na pinahihintulutang antas ng kontaminasyon ng hydraulic fluid sa NAS 1638 Class9. |
||
|
Elektriko |
|||
|
Uri ng Boltahe |
DC |
AC 50/60Hz |
|
|
Magagamit na mga boltahe (v) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Power Consumption (W) |
30 |
||
|
Holding Power (VA) |
- |
50 |
|
|
Switch-On Power (VA) |
- |
220 |
|
|
Tungkulin |
tuloy -tuloy |
||
|
Oras ng paglipat sa IS0 6403 |
Sa (ms) |
25 hanggang 45 |
10 hanggang 20 |
|
Off (MS) |
10 hanggang 25 |
15 hanggang 40 |
|
|
Proteksyon sa DIN |
IP 65 |
||
|
Dalas ng paglipat (siklo/h) |
hanggang sa 15000 |
Hanggang sa 7200 |
|
|
Na may mga koneksyon sa koryente ang proteksiyon conductor (PE) |
|||
Mga Tampok:
▶ Direktang Solenoid Actuated Directional Spool Valve High Performance Version
▶ Wet pin dc o ac solenoids na may naaalis na coil
▶ Ang solenoid coil ay maaaring paikutin sa pamamagitan ng 90 °
▶ Hindi kinakailangan upang buksan ang presyon ng masikip na silid kapag binabago ang coil
▶ Mga koneksyon sa koryente alinman bilang indibidwal o gitnang koneksyon
▶ Override ng kamay, opsyonal
▶ Porting pattern sa DIN 24 340 Form A, ISO 4401 at Cetop - RP 121H
Application:
Ang mga direksyon na balbula ng uri 4we 6 d ay solenoid na pinatatakbo na mga valves ng spool. Kinokontrol nila ang pagsisimula, ihinto at direksyon ng isang likido.
Mahalagang ang mga valve ng control control ay binubuo ng pabahay (1), isa o dalawang solenoids (2), ang control spool (3), at isa o dalawang pagbabalik na bukal (4). Sa de-energized na kondisyon ang control spool (3) ay gaganapin sa neutral o paunang posisyon sa pamamagitan ng pagbabalik ng mga bukal (4) (maliban sa mga salpok na spool) .Ang control spool (3) ay kumilos sa pamamagitan ng wet pin solenoids (2). Ang puwersa ng solenoids (2) ay kumikilos sa pamamagitan ng plunger (5) sa control spool (3) at itinulak ito mula sa neutral na posisyon nito sa kinakailangang posisyon sa pagtatapos.Ito ay nagbibigay ng libreng daloy mula sa P hanggang A at B hanggang T o P hanggang B at A hanggang T.
Kapag ang solenoid (2) ay de-energized, ang control spool (3) ay ibabalik sa neutral na posisyon nito sa pamamagitan ng pagbabalik na bukal (4).
Ang isang opsyonal na override ng kamay (6), ay nagbibigay -daan sa paggalaw ng control spool (3) nang hindi pinalakas ang solenoid.
Istraktura diagram ng We 6 61B
