Direksyon ng control valve 4weh 16 j

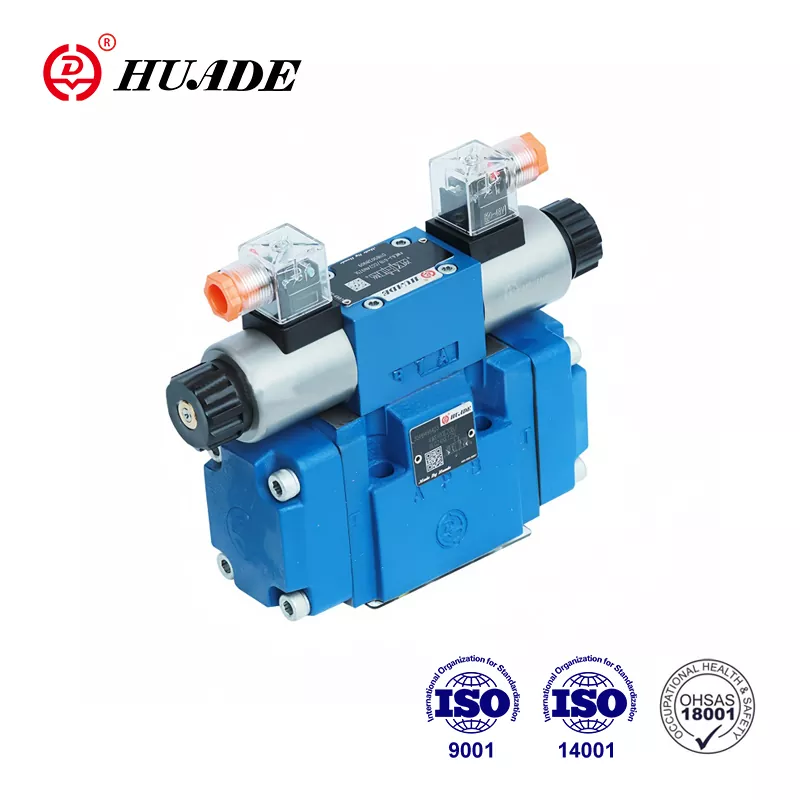

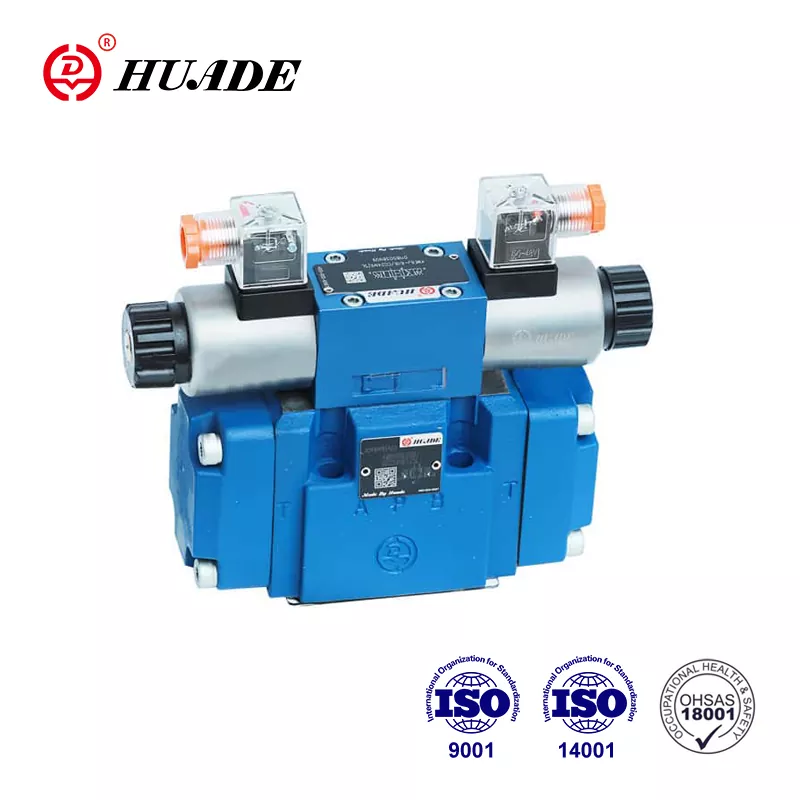

Itinatag sa pamamagitan ng isang madiskarteng pakikipagtulungan sa pagitan ng mga gobyerno ng Tsino at Aleman noong 1979, si Huade Hydraulic ay nagkaroon ng dalawang pangmatagalang karanasan sa kooperasyon kasama si Rexroth. Ang Huade® 4weh 16 J Electro Hydraulic Directional Control Valve ay isang murang alternatibo sa balbula ng Rexroth sa parehong serye. Ang pabrika ay pumasa sa ISO9001, ISO14001 at OH SAS18001. Ang Huade Hydraulic ay naglalagay ng mahusay na stress sa kalidad. Upang matiyak ang mataas na kalidad ng mga hydraulic valves, ang pabrika ay nagpapatakbo ng higit sa 750 piraso advanced na kagamitan sa produksyon na na -import mula sa buong mundo. Ang mga produktong Huade® hydraulic ay malawakang ginagamit sa makinarya ng engineering at konstruksyon, mga tool sa makina, proteksyon sa kapaligiran, paggawa ng barko, aerospace, transit ng tren, industriya ng militar at iba pang larangan.

Parameter ng produkto ng Directional Control Valve 4weh 16 j

Tampok ng Produkto at Application ng Directional Control Valve 4weh 16 J

Mga Tampok:

▶ Ang mga balbula na ginamit upang makontrol ang panimulang paghinto at direksyon ng isang daloy ng likido

▶ Electro-Hydraulic Operation (WEH), Hydraulic Operation (WH)

▶ Para sa pag -mount ng subplate

▶ Spring o Pressure-Centred, Spring o Hydraulic Offset

▶ Wet-pin DC o AC solenoids, opsyonal

▶ Manu -manong override, opsyonal

▶ Koneksyon ng Elektrikal bilang indibidwal o gitnang koneksyon

▶ Pag -aayos ng oras ng paglilipat, opsyonal

▶ Pre-load valve sa p-channel ng pangunahing balbula, opsyonal

▶ Kagamitan sa pandiwang pantulong sa sheet ng data

Ang pagsasaayos ng stroke sa pangunahing spool, opsyonal

Pag -aayos ng Stroke at/o tagapagpahiwatig ng posisyon sa pagtatapos, opsyonal

Mekanikal o induktibong limitasyon ng switch (uri ng kalapitan) sa pangunahing spool, opsyonal

▶ Porting pattern sa DIN 24 340 Form A, ISO 4401 at Cetop - RP 121H

Application:

Ang mga control valves ng direksyon 4weh 16 j ay ginagamit upang makontrol ang panimulang paghinto at direksyon ng isang daloy ng likido.

Mga pag -andar, seksyon ng Directional Control Valve 4weh 16 j

Direksyon ng mga balbula ng direksyon 4weh ..

Ang mga balbula ng uri ng WEH ay mga valves ng spool na may electro-hydraulic operation

Ang mga direksyon na balbula ay karaniwang binubuo ng pangunahing balbula na may pabahay (1), pangunahing control spool (2), isa o dalawang pagbabalik na bukal, at ang pilot valve (4) na may isa o dalawang solenoids.

Ang pangunahing control spool (2) sa pangunahing balbula ay gaganapin sa neutral o sa paunang posisyon alinman sa mga bukal.

cutaway view ng 4weh
