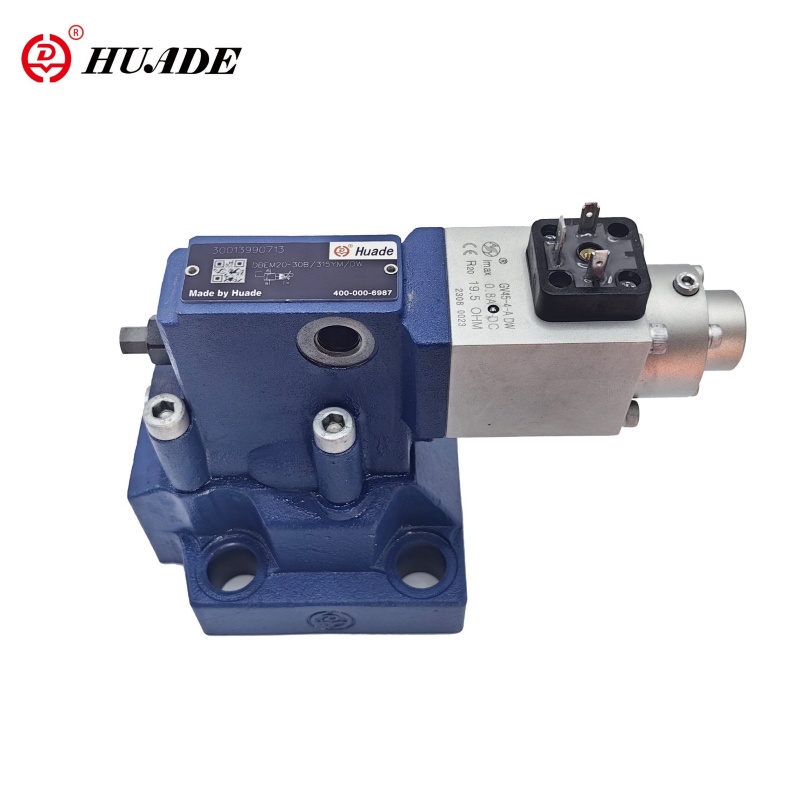

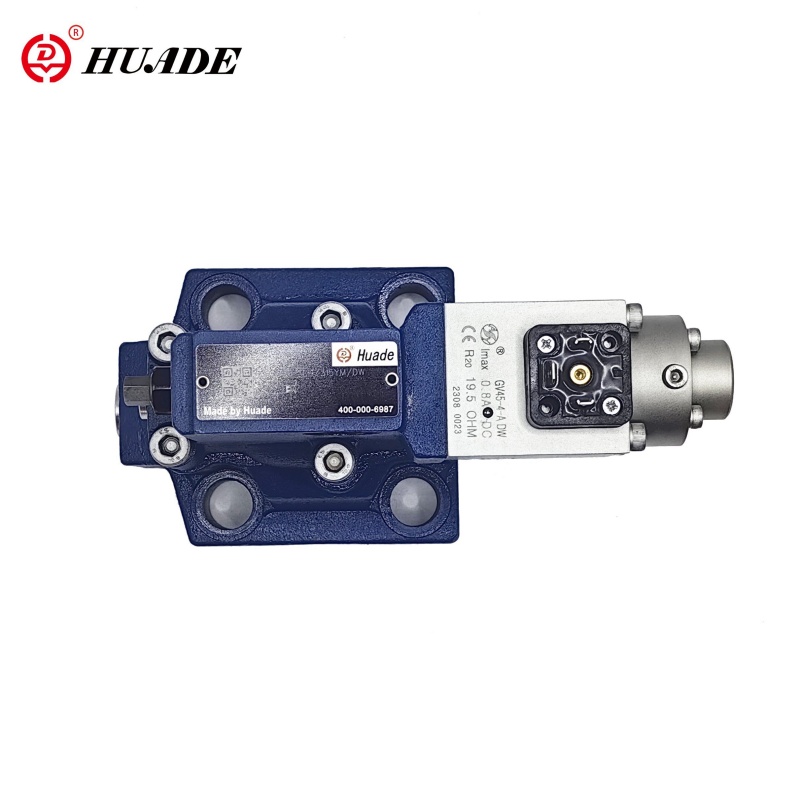

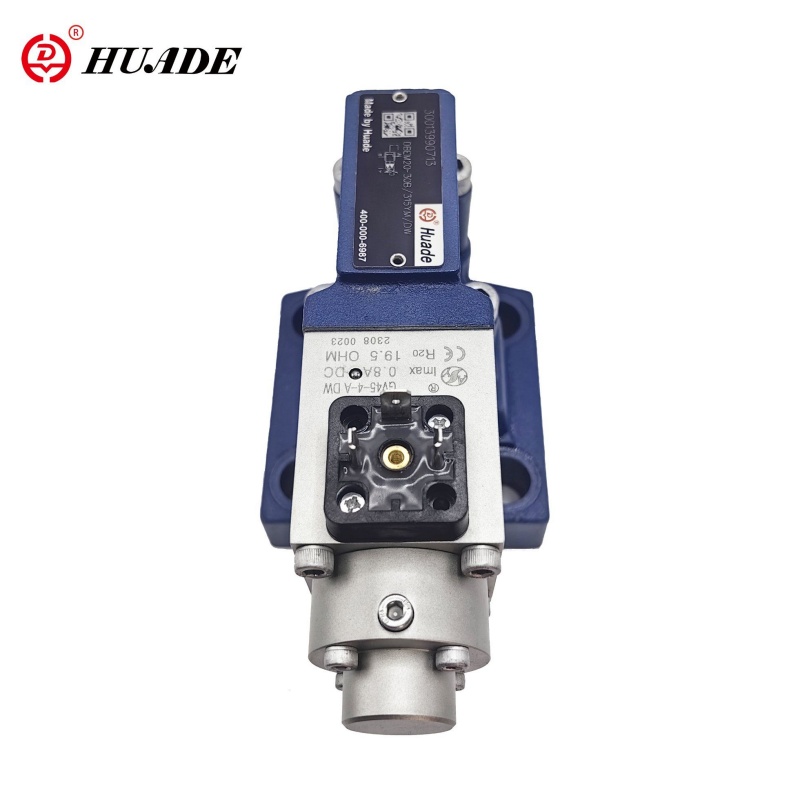

Proporsyonal na balbula ng relief dbem

Bilang isang kumpanya ng pamamahagi ng Huade Hydraulic, ang Huafilter ay nagbibigay ng Huade Brand Proportional Pressure Relief Valve DBEM. Sa mga unang taon nito, ang Huade Hydraulic ay nagkaroon ng dalawang pangmatagalang pakikipagtulungan sa Rexroth, na tumatagal ng pitong taon. Pagkatapos nito, ipinakilala ng Huade Hydraulic ang advanced na teknolohiya ng produksiyon mula sa Rexroth, na nagpapagana ng proporsyonal na balbula nito na ganap na mapapalitan sa mga Rexroth, ngunit sa isang mas mababang presyo.

Magpadala ng Inquiry PDF Download

Paglalarawan ng Produkto

Ang pilot na pinatatakbo na proporsyonal na balbula ng kaluwagan ng DBEM ay isang balbula na pinatatakbo ng pilot na nilagyan ng isang integrated electronic na sangkap (OBE). Pangunahing ginagamit ito upang limitahan ang pagtatrabaho ng presyon ng mga haydroliko na sistema at magbigay ng stepless na pagsasaayos ng presyon ng system sa pamamagitan ng mga signal ng elektrikal na kontrol. Ang proporsyonal na balbula ay nagtatampok ng tumpak na mga katangian ng kontrol, matatag na presyon, at mahusay na dynamic na tugon, na ginagawa itong malawak na ginagamit sa iba't ibang mga sistema ng haydroliko na nangangailangan ng tumpak na kontrol sa presyon.

Ang parameter ng produkto ng proporsyonal na balbula ng kaluwagan ng presyon ng DBEM

Data ng haydroliko
Max.operating pressure port A. B at X (MPA)	31.5
Return Pressure (MPA)	Port y, hiwalay at sa zero pressure sa tangke
Max. Settable Pressure (MPA)	5. 10. 20. 31.5 Parehong yugto ng presyon
Min. Settable Pressure (MPA)	Tingnan ang mga katangian ng curves
Max. Kaligtasan ng Pressure (MPA)	Settle Pressure
	5	10	20	31.5
	1to 6²	1to 12²	1 hanggang 22²	1to 34²
Max. daloy (l/min)	10	20	30
	200	400	600
Daloy ng pilot (l/min)	0.7 hanggang 2
Linearity (%)	± 3.5
Paulit -ulit (%)	<± 2
Karaniwang pagkakaiba -iba (%)	<± 2 max. presyon
Hysteresis (%)	Na may surge ± 1.5 ng max.pressure.without surge ± 4.5 ng max.pressure
Oras ng paglipat	30 hanggang 150
Pressure Fluid	Mineral Oil (para sa NBR Seal), Phosphate Ester (para sa FPM Seal)
Saklaw ng lapot (mm2/s)	2.8 hanggang 380
Saklaw ng temperatura ng Pressure Fluid (℃)	-20 hanggang+70
Antas ng kontaminasyon (μm)	≤20 (Rekomendasyon 10)

Data ng Electrical Technical
Amplifier	Ang VT-200G40 na ibinibigay ng balbula nang magkasama
Supply boltahe	DC
Min.Control Kasalukuyang (a)	0.1
Max.Control currenl (a)	0.8
Coil Resistance （ω）	Ang malamig na halaga sa 20 ℃ ay 19.5; Ang halaga ng max.wam ay 28.8
Saklaw ng temperatura ng Pressure Fluid (℃)	+50
Working State	Magpatuloy
Proteksyon ng balbula	IP65
Mga koneksyon sa elektrikal	plug

Tampok ng produkto at aplikasyon ng proporsyonal na balbula ng kaluwagan ng presyon ng DBEM

Mga Tampok:

▶ Para sa pag -mount ng subplate

▶ na naka -encode sa block

▶ Opsyonal na karagdagang limitasyon ng maximum na presyon sa pamamagitan ng isang balbula na naka -load ng spring na pilot na balbula

▶ Valve at Electronic Control Form One Source

Application:

Ang pilot na pinatatakbo na proporsyonal na balbula ng kaluwagan ng DBEM ay malawakang ginagamit sa iba't ibang mga sistema ng haydroliko na nangangailangan ng tumpak na kontrol sa presyon, tulad ng mga machine ng paghubog ng iniksyon, mga machine ng die-casting, at mga pagpindot sa haydroliko. Sa mga application na ito, tinitiyak ng balbula ng DBEM ang matatag na operasyon ng hydraulic system at nagpapabuti sa kahusayan ng produksyon.

Pag -andar at seksyon ng proporsyonal na balbula ng kaluwagan ng presyon ng DBE

Ang mga balbula na ito ay karaniwang binubuo ng balbula ng control ng pilot (1) na may proporsyonal na solenoid (2) at ang pangunahing balbula (3) na may pangunahing insert ng spool (4).

I -type ang DBE:

Ang pagsasaayos ng presyon ay ang halaga ng utos na nakasalalay sa pamamagitan ng isang proporsyonal na solenoid (2). Ang presyon na naroroon sa port ay isang kilos sa ilalim ng pangunahing spool (4). Kasabay nito ang presyur na ito ay kumikilos sa tagsibol na na -load na bahagi ng pangunahing spool (4) sa pamamagitan ng mga orification (5). Ang Hydraulic Force ay kumikilos sa Pilot Poppet (6). Kapag ang Hydraulic Force Over ay dumating ang Solenoid Force pagkatapos ay magbubukas ang Pilot Poppet (6). Dahil sa ang katunayan na ang langis ng pilot ay maaari na ngayong dumaloy sa tangke sa pamamagitan ng port y, ang isang pagbagsak ng presyon ay nangyayari sa pangunahing spool (4) na kumikilos sa pangunahing spool at itinaas ito laban sa lakas ng pagbabalik na tagsibol. Ang koneksyon mula sa A hanggang B ay binuksan at wala nang anumang pagtaas sa presyon

I -type ang DBEM:

Opsyonal na ang balbula ay maaaring ibigay gamit ang isang karagdagang balbula ng control ng pilot ng tagsibol para sa maximum na kaligtasan ng presyon (kalabisan ng kaligtasan ng presyon)

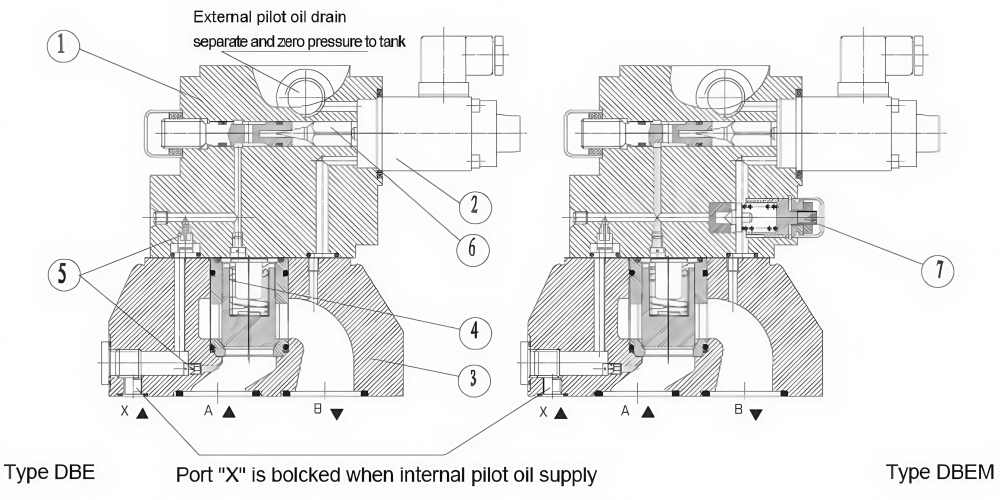

Istraktura ng Proporsyonal na balbula ng relief dbem

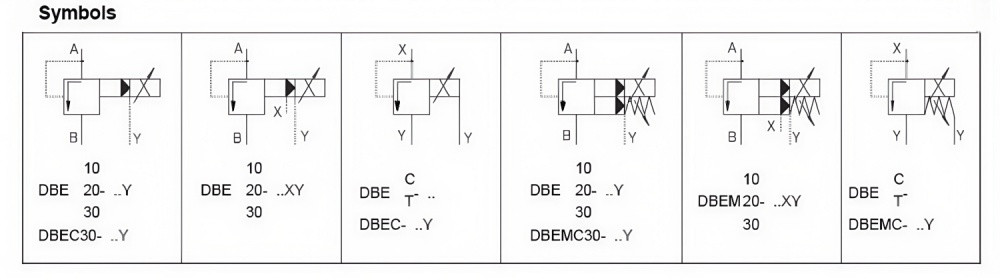

Simbolo ng proporsyonal na balbula ng kaluwagan ng presyon ng DBEM
