Kapag nagtatrabaho sa mga hydraulic system, ang pagkontrol ng daloy ng likido sa parehong direksyon ay nagiging kritikal para sa kaligtasan at pagganap. Ang pilot na pinatatakbo ng Check Valve SV ay naghahain ng eksaktong layunin sa pamamagitan ng pagpapahintulot sa libreng daloy sa isang direksyon habang hinaharangan ang reverse flow hanggang sa utos na magbukas. Ang disenyo ng matalinong balbula na ito ay naging mahalaga sa mga modernong aplikasyon ng haydroliko kung saan kinakailangan ang pag -load at kinokontrol na paglabas.
Ang pilot na pinapatakbo ng Check Valve SV ay naiiba sa karaniwang mga balbula ng tseke sa pamamagitan ng natatanging mekanismo ng kontrol. Habang ang mga tradisyunal na balbula ng tseke ay pinipigilan lamang ang backflow, ang bersyon ng SV ay nagdaragdag ng isang pilot control port na maaaring ma -override ang pag -function ng pag -block kung kinakailangan. Ang tila simpleng karagdagan ay nagbabago sa balbula mula sa isang passive na sangkap sa isang aktibong elemento ng kontrol.
Pag -unawa sa pangunahing disenyo
Ang piloto ay nagpapatakbo ng Check Valve SV ay binubuo ng ilang mga pangunahing sangkap na nagtutulungan. Ang pangunahing poppet balbula ay humahawak sa pangunahing landas ng daloy mula sa port A hanggang port B. Kapag ang likido ay dumadaloy sa direksyon na ito, itinutulak ng presyon ang poppet na bukas laban sa isang light spring, na pinapayagan ang halos hindi pinigilan na daanan. Ang pagbagsak ng presyon ay karaniwang sumusukat sa paligid ng 4 bar sa 100 litro bawat minuto para sa isang karaniwang balbula ng laki ng NG10.
Ang reverse direksyon ay nagsasabi ng ibang kuwento. Kapag ang presyon ay bumubuo sa Port B na sumusubok na dumaloy pabalik patungo sa port A, ang mga upuan ng poppet ay matatag laban sa ibabaw ng sealing nito. Ang presyon ng system ay talagang tumutulong sa paglikha ng selyo na ito, kasama ang naka -compress na tagsibol na nagdaragdag ng labis na puwersa. Ang disenyo na ito ay nakakamit ng mga rate ng pagtagas sa ibaba 0.1 milliliter bawat minuto kahit na sa maximum na presyon ng pagtatrabaho ng 315 bar.
Ang mekanismo ng control ng pilot ay gumagamit ng port x upang ma -override ang pag -block function. Kapag ang presyon ng pilot ay umabot sa control piston, bumubuo ito ng sapat na puwersa upang itulak ang pangunahing poppet sa upuan nito sa kabila ng magkasalungat na presyon ng pag -load. Ang kinakailangang presyon ng pilot ay karaniwang tumatakbo ng halos 5 bar sa itaas ng presyon ng pag -load para sa maaasahang pagbubukas.
Paano matukoy ng mga lugar ng presyon ang pagganap
Ang pagiging epektibo ng isang piloto na pinatatakbo ng tseke ng balbula SV ay nakasalalay nang labis sa ugnayan sa pagitan ng iba't ibang mga lugar ng presyon sa loob ng balbula. Itinalaga ng mga inhinyero ang mga lugar na ito bilang A1 sa pamamagitan ng A4, ang bawat isa ay naghahatid ng isang tiyak na layunin sa equation ng balanse ng lakas.
Ang Area A1 ay kumakatawan sa pangunahing mukha ng poppet na nakalantad sa presyon ng pag -load. Para sa isang laki ng 10 balbula, sinusukat nito ang humigit -kumulang na 1.33 square centimeter. Ipinapakita ng Area A2 ang pilot poppet na ibabaw, karaniwang isang quarter ang laki ng A1. Ang control piston area A3 ay dapat na sapat na malaki upang mapagtagumpayan ang pinagsamang pwersa mula sa pag -load ng presyon at pag -igting sa tagsibol, na karaniwang mula sa 2 hanggang 3.8 square centimeter para sa mas maliit na mga balbula.
Ang balanse ng puwersa ay tumutukoy kung kailan magbubukas ang balbula. Ang presyon ng pag -load na pinarami ng mabisang pagkakaiba sa lugar sa pagitan ng A1 at A2, kasama ang puwersa ng tagsibol, ay dapat na pagtagumpayan ng presyon ng pilot na kumikilos sa lugar A3. Ang relasyon sa matematika na ito ay nagsisiguro na mahuhulaan na operasyon sa iba't ibang mga kondisyon ng pag -load.
Dalawang pangunahing uri ng pagsasaayos
Ang mga valves na pinatatakbo ng Pilot ay dumating sa mga pagsasaayos ng SV at SL, ang bawat isa ay angkop sa iba't ibang mga kinakailangan sa circuit. Nagtatampok ang uri ng SV ng panloob na pag -ruta ng kanal kung saan ang mga silid ng pilot ay bumalik sa port A. Ang disenyo ng compact na ito ay gumagana nang maayos kapag ang port ay kumokonekta sa tangke o mababang presyon, pinapanatili ang pag -install na simple at pag -minimize ng mga panlabas na koneksyon.
Ang pagsasaayos ng SL ay nagdaragdag ng isang hiwalay na panlabas na port ng kanal Y. Ang pag -aayos na ito ay nagpapatunay na kinakailangan kapag ang port ay nagdadala ng makabuluhang presyon na makagambala sa operasyon ng piloto. Sa pamamagitan ng pag -ruta ng control chamber na paagusan nang nakapag -iisa, ang balbula ay nagpapatakbo ng maaasahan kahit na may preloaded o pressurized isang port. Ang annular area A4, mas maliit kaysa sa A3, ay tumutukoy sa epektibong lugar ng kontrol sa mga balbula ng SL.
Ang pagpili sa pagitan ng SV at SL ay nakasalalay sa iyong disenyo ng circuit. Kung ang Port A ay nananatiling malapit sa presyon ng atmospera, ang mas simpleng bersyon ng SV ay karaniwang sapat. Kapag nakikita ng Port A ang malaking presyon o kumokonekta sa isa pang presyuradong sangkap, pinipigilan ng pagsasaayos ng SL ang hindi kanais -nais na pagkagambala sa pilot.
Ang tampok na decompression
Ang mga standard na pilot na pinatatakbo na mga balbula ng tseke ay maaaring lumikha ng mga makabuluhang spike ng presyon kapag nagbubukas sa ilalim ng mataas na pag -load. Ang biglaang paglabas ng nakulong na presyon ay bumubuo ng hydraulic shock na nagbibigay diin sa mga sangkap at lumilikha ng ingay. Upang matugunan ang isyung ito, binuo ng mga tagagawa ang variant ng A-type decompression.
Ang mekanismo ng decompression ay nagsasama ng isang maliit na balbula ng bola na magbubukas nang bahagya bago ang pangunahing poppet. Pinapayagan nito ang kinokontrol na pagbawas ng presyon sa dami ng control, karaniwang nililimitahan ang pagbagsak ng presyon sa ilalim ng 50 bar. Para sa isang laki ng 10 balbula, ang dami ng control ay sumusukat tungkol sa 2.5 cubic centimeter, na dapat mag -decompress bago maganap ang buong pagbubukas.
Ang proseso ng decompression ay nagdaragdag ng isang maikling pagkaantala sa tugon ng balbula ngunit makabuluhang binabawasan ang stress ng system. Ang mga aplikasyon na kinasasangkutan ng mga malalaking cylinders o mataas na pagkawalang -galaw ay partikular na nakikinabang mula sa tampok na ito. Ang trade-off sa pagitan ng oras ng pagtugon at makinis na operasyon ay nangangailangan ng maingat na pagsasaalang-alang sa panahon ng disenyo ng system.
Mga saklaw ng laki at kapasidad ng daloy
Ang pilot ay nagpapatakbo ng serye ng Check Valve SV ay sumasaklaw mula sa laki 06 hanggang 32, kasunod ng mga pamantayan ng ISO 5781. Ang bawat laki ng pagtatalaga ay halos tumutugma sa nominal port diameter sa milimetro na hinati ng humigit -kumulang na 1.6. Ang standardisasyon na ito ay tumutulong sa mga inhinyero na mabilis na matantya ang kapasidad ng balbula at mga kinakailangan sa pag -mount.
Sukat 06 at 10 mga balbula hawakan ang dumadaloy hanggang sa 150 litro bawat minuto, na tumitimbang sa pagitan ng 0.8 at 1.8 kilograms. Ang mga compact unit na ito ay magkasya sa masikip na mga puwang habang nagbibigay ng maaasahang paghawak ng pag -load para sa maliit hanggang daluyan na mga cylinders. Ang katamtamang dami ng kontrol ng 1.2 hanggang 2.5 cubic centimeter ay nagbibigay -daan sa mabilis na mga oras ng pagtugon.
Mga medium na laki 16 at 20 na akomodasyon ay dumadaloy mula 150 hanggang 300 litro bawat minuto. Ang mga pisikal na sukat ay tumataas nang naaayon, na may laki ng 20 mga balbula na tumitimbang sa paligid ng 7.8 kilograms. Ang mas malaking volume ng control na 5 hanggang 10.8 cubic centimeter ay nangangailangan ng mas maraming langis ng piloto ngunit hawakan ang proporsyonal na mas malaking puwersa ng daloy.
Ang laki ng 25 at 32 na mga balbula ay naghahain ng mga application na mabibigat na tungkulin na may mga kapasidad ng daloy na umaabot sa 550 litro bawat minuto. Ang mga malaking balbula na ito ay tumimbang ng 8 hanggang 12 kilograms at hinihingi ang matatag na pag -mount. Ang mga volume ng control ng 12 hanggang 19.27 cubic centimeter ay nagsisiguro ng sapat na puwersa ng piloto kahit na laban sa maximum na presyon ng pag -load.
Mga pagsasaalang -alang sa pag -install

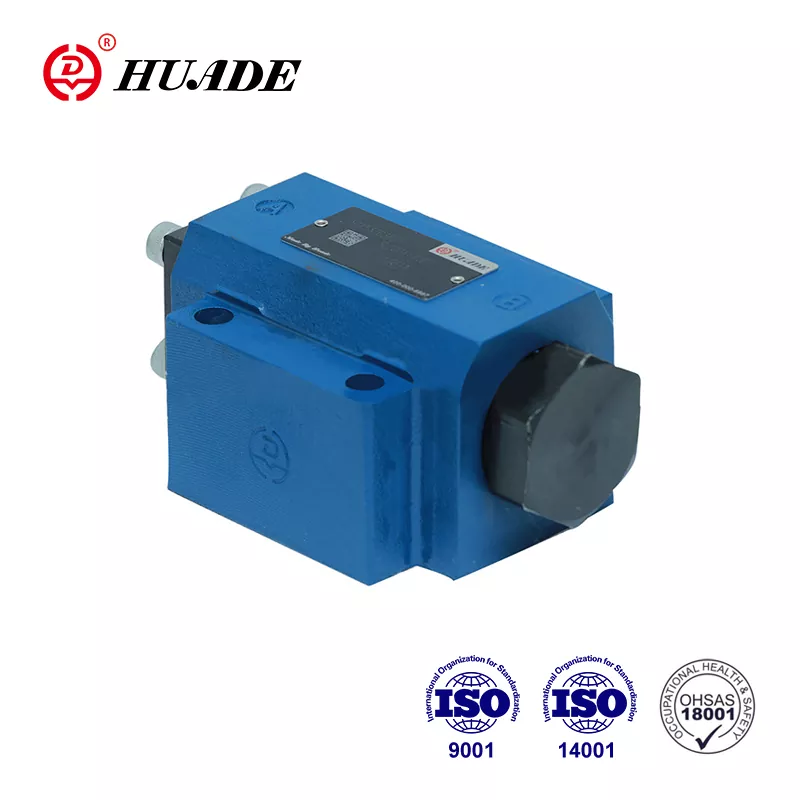

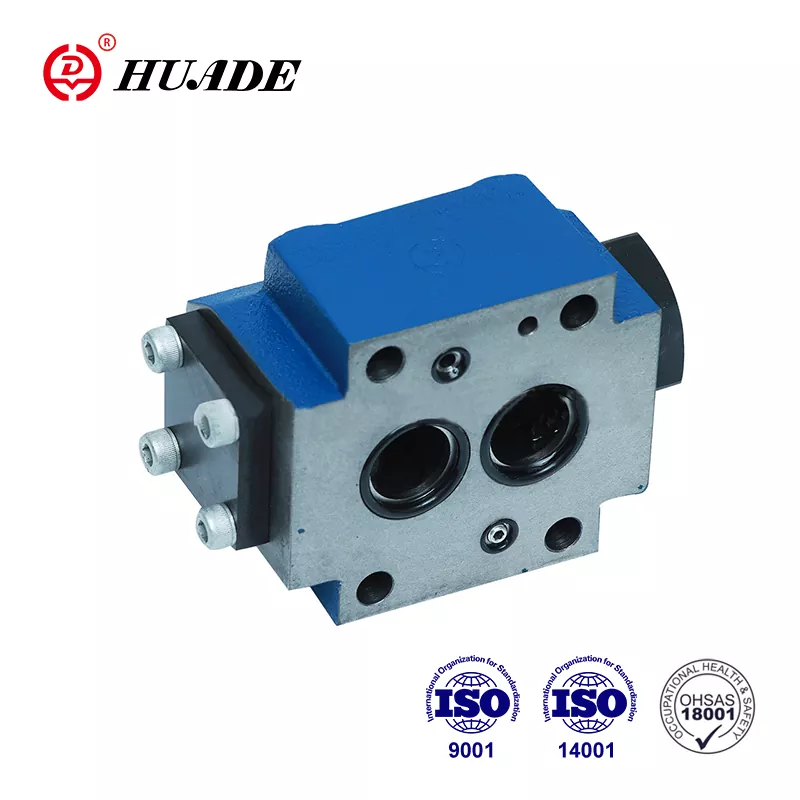

Tinitiyak ng wastong pag -mount ang mahabang buhay ng serbisyo at maaasahang operasyon. Ang pilot ay nagpapatakbo ng Check Valve SV ay karaniwang naka -mount sa isang subplate kasunod ng mga pamantayan sa interface ng ISO 5781. Ang pag -mount sa ibabaw ay nangangailangan ng isang maximum na pagkamagaspang ng 1 micrometer upang maiwasan ang mga landas ng pagtagas sa paligid ng gasket ng sealing.
Ang pag -mount ng mga bolts ay dapat na ma -torqued nang tama upang makamit ang wastong pagbubuklod nang hindi pinipigilan ang katawan ng balbula. Ang mga karaniwang pagtutukoy ay tumawag para sa 75 Newton-Meters na may isang koepisyent ng friction na 0.14. Ang laki ng 10 mga balbula ay gumagamit ng apat na M10 bolts na 50 milimetro ang haba, habang ang laki ng 32 ay nangangailangan ng anim na M10 bolts sa 85 milimetro ang haba. Ang hindi pantay na pamamahagi ng metalikang kuwintas ay maaaring mag -warp sa pag -mount sa ibabaw at kompromiso ang integridad ng selyo.
Ang orientation sa pangkalahatan ay hindi mahalaga para sa mga pilot na pinapatakbo ng mga balbula ng tseke dahil umaasa sila sa mga puwersa ng presyon kaysa sa gravity. Gayunpaman, ang posisyon ng pag -mount ay dapat payagan ang madaling pag -access sa mga tampok ng pagsasaayos kung naroroon. Isaalang -alang ang lokasyon ng mga pilot at alisan ng tubig na mga port kapag nagpaplano ng mga koneksyon sa piping upang mabawasan ang panlabas na linya ng pag -ruta.
Mga kinakailangan sa haydroliko na likido
Ang pilot ay nagpapatakbo ng check valve SV function na maaasahan na may karaniwang mga mineral na nakabatay sa hydraulic oils na pulong ng HL o HLP na mga pagtutukoy. Ang pagpapatakbo ng lagkit ay saklaw mula sa 2.8 hanggang 500 square milimetro bawat segundo, kahit na ang pinakamainam na pagganap ay nangyayari sa pagitan ng 16 at 46 centistokes sa 40 degree Celsius. Ang mas mababang lagkit ay binabawasan ang pagbagsak ng presyon ngunit maaaring dagdagan ang pagtagas, habang ang mas mataas na lagkit ay kabaligtaran.
Ang mga limitasyon ng temperatura ay nakasalalay sa mga materyales sa selyo. Ang karaniwang mga seal ng nitrile goma ay nagpapahintulot sa minus 30 hanggang kasama ang 80 degree Celsius, na angkop para sa karamihan sa mga pang -industriya na kapaligiran. Ang mga aplikasyon na kinasasangkutan ng mataas na temperatura o synthetic fluid ay nakikinabang mula sa mga fluorocarbon seal, na humahawak ng minus 20 hanggang kasama ang 80 degree habang nilalaban ang agresibong media. Ang mga biodegradable fluid tulad ng HETG ay madalas na nangangailangan ng mga fluorocarbon seal din.
Ang kalinisan ng likido ay direktang nakakaapekto sa buhay ng balbula at pagiging maaasahan. Ang inirekumendang antas ng kontaminasyon ng ISO 4406 20/18/15 ay nangangahulugang hindi hihigit sa 5000 mga particle bawat milliliter sa itaas ng 4 micrometer, 1300 sa itaas ng 6 micrometer, at 320 sa itaas ng 14 micrometer. Ang wastong pagsasala sa bawat Bosch Rexroth Standard RE 50070 ay nagpapanatili ng mga limitasyong ito at pinipigilan ang napaaga na pagsusuot.
Karaniwang mga sitwasyon ng aplikasyon
Ang mga kagamitan sa konstruksyon ay kumakatawan sa isa sa mga pinakamalaking merkado para sa mga pilot na pinatatakbo na mga balbula ng tseke. Ang mga cylinder ng excavator boom ay nangangailangan ng maaasahang paghawak ng pag -load upang maiwasan ang pagbagsak ng braso kapag ang mga operator ay naglalabas ng mga kontrol. Ang isang pilot na pinatatakbo na balbula ng SV na naka -install sa bawat port ng silindro ay nagbibigay ng function na ito sa kaligtasan. Kapag ang operator ay kumikilos ng control lever, ang presyon ng pilot mula sa direksyon ng balbula ay bubukas ang mga balbula ng tseke, na nagpapahintulot sa pagkontrol na pagbaba.
Ang mga machine ng paghubog ng iniksyon ay gumagamit ng mga balbula na ito upang ma -secure ang mga cylinder ng clamping ng amag. Ang napakalaking pwersa na kasangkot, na madalas na lumampas sa 100 kilonewtons, hinihiling ang hawak na pag-load ng zero-leakage. Dalawang pilot na pinapatakbo ang mga balbula ng tseke sa isang kalabisan na pagsasaayos ng kategorya ng Kaligtasan 3 bawat pamantayan sa ISO 13849. Kung nabigo ang isang balbula, ang pangalawa ay nagpapanatili ng suporta sa pag -load hanggang sa matugunan ang pagpapanatili ng isyu.
Ang mga application ng pag -aangat ng kagamitan ay pinagsama ang mga pinatatakbo na mga balbula ng tseke na may mga balbula ng control control para sa makinis na pag -load. Pinipigilan ng balbula ng tseke ang hindi makontrol na pagbagsak habang ang isang hiwalay na metro ng balbula ng throttle ang rate ng paglabas. Ang pag -aayos na ito ay nagbibigay kasiyahan sa mga kinakailangan ng ANSI B30.5 para sa mga sistema ng kaligtasan ng crane at hoist. Ang signal ng pilot ay nagmula sa control valve ng operator, na tinitiyak ang kamalayan na pagkilos ay nauna sa anumang pagbaba ng paggalaw.
Mga katangian ng pagganap
Ang pagbagsak ng presyon sa pamamagitan ng isang pilot na pinatatakbo na tseke ng balbula SV sa direksyon ng libreng daloy ay nag -iiba sa laki at rate ng daloy. Ang isang laki ng 32 balbula na dumadaan sa 400 litro bawat minuto ay karaniwang nagpapakita ng humigit -kumulang na 20 bar ng pagkawala ng presyon. Ang medyo mababang pagtutol na ito ay ginagawang mahusay ang balbula sa panahon ng normal na operasyon kapag madalas na nag -load ang pagbibisikleta at pababa.
Ang ratio ng presyon ng pilot ay tumutukoy sa mga katangian ng kontrol. Para sa mga balbula na walang decompression, ang presyon ng pilot ay dapat na pantay na presyon ng pag -load kasama ang 2 hanggang 5 bar upang masiguro ang pagbubukas. Ang mga bersyon ng decompression ay nagpapakita ng higit na pagkakaiba -iba, na may isang magkakalat na banda ng plus o minus 10 bar depende sa rate ng daloy at kondisyon ng balbula. Ang pagkakaiba -iba na ito ay sumasalamin sa itinanghal na proseso ng pagbubukas habang ang presyon ng balbula ng balbula ay nagdurugo bago gumagalaw ang pangunahing poppet.
Mga oras ng pagtugon sa mga aplikasyon na nangangailangan ng mabilis na paglabas ng pag -load. Ang oras ng pag -aaplay ng presyon ng pilot at pagkamit ng buong daloy ay nakasalalay sa dami ng kontrol at kapasidad ng daloy ng pilot. Ang mas maliit na mga balbula ay tumugon sa ilalim ng 50 millisecond, habang ang mas malaking yunit ay maaaring mangailangan ng 100 hanggang 200 millisecond. Ang pagdaragdag ng decompression ay nagdaragdag ng mga oras na ito nang bahagya ngunit nananatiling katanggap -tanggap para sa karamihan sa mga pang -industriya na gamit.
Mga pagpipilian sa pag -crack ng presyon
Ang spring preload sa isang pilot na pinatatakbo na tseke ng balbula SV ay tumutukoy sa pag -crack ng presyon nito sa direksyon ng libreng daloy. Ang mga tagagawa ay karaniwang nag -aalok ng apat na karaniwang mga pagpipilian: 1.5, 3, 6, at 10 bar para sa mas maliit na laki, o 2.5, 5, 7.5, at 10 bar para sa mas malaking mga balbula. Ang nababagay na tampok na ito ay nagbibigay -daan sa pagtutugma ng balbula sa mga tiyak na kinakailangan sa circuit.
Ang mas mababang mga presyur ng pag-crack ay mabawasan ang pagkawala ng enerhiya sa panahon ng normal na operasyon ngunit maaaring payagan ang bahagyang pagtulo sa ilalim ng mataas na pag-load. Ang mga aplikasyon na nagpapauna sa kahusayan sa ganap na pagganap ng sealing ay madalas na tinukoy ang 1.5 o 2.5 na mga setting ng bar. Ang nabawasan na puwersa ng tagsibol ay nangangahulugang mas kaunting presyon ng piloto ay kinakailangan upang buksan ang balbula nang baligtad.
Ang mas mataas na pagpilit ng pag -crack ay nagpapabuti sa pagbubuklod sa ilalim ng matinding mga kondisyon at maiwasan ang hindi sinasadyang pagbubukas mula sa pagbabagu -bago ng presyon. Ang mabibigat na kagamitan sa konstruksyon at mga application na kritikal sa kaligtasan ay madalas na gumagamit ng mga setting ng 6 o 10 bar. Ang mas malakas na puwersa ng tagsibol ay nagbibigay ng karagdagang seguridad laban sa pagkabigo ng selyo ngunit pinatataas ang parehong pasulong na pagbagsak ng presyon at kinakailangang presyon ng pilot.
Paghahambing sa mga alternatibong uri ng balbula
Ang mga simpleng balbula ng tseke ay nagkakahalaga ng mas mababa kaysa sa mga bersyon ng pinatatakbo na pilot ngunit kakulangan ng reverse opening kakayahan. Ang kanilang mga rate ng pagtagas ng 5 hanggang 10 milliliter bawat minuto sa ilalim ng pag-load ay nagpapatunay na hindi katanggap-tanggap para sa mga aplikasyon na nangangailangan ng pangmatagalang posisyon sa paghawak. Ang pilot na pinatatakbo ang Check Valve SV ay nagpapabuti sa pagganap ng pagtagas sa pamamagitan ng isang kadahilanan ng limampu habang nagdaragdag ng kinokontrol na pag -andar ng paglabas.
Nag -aalok ang mga balbula ng counterbalance ng magkatulad na pag -load na may pinagsamang presyon ng kaluwagan at kontrol ng daloy. Ang mga balbula na ito ay gumagana nang maayos para sa mga overrunning na naglo -load tulad ng mga vertical cylinders kung saan ang gravity ay tumutulong sa paggalaw. Gayunpaman, karaniwang nagkakahalaga sila ng higit sa mga pinatatakbo na mga balbula ng check ng pilot at ipakilala ang karagdagang pagbagsak ng presyon sa parehong direksyon. Ang piloto ay nagpapatakbo ng Check Valve SV Excels kapag ang libreng daloy sa isang direksyon ay mahalaga.
Ang dobleng pilot na pinapatakbo na mga balbula ng tseke ay nagbibigay ng kalabisan na paghawak ng pag-load para sa mga application na kritikal sa kaligtasan. Ang bawat balbula ay maaaring nakapag -iisa na suportahan ang buong pagkarga, nakakatugon sa mas mataas na mga kategorya ng kaligtasan. Ang pagtaas ng gastos at pagiging kumplikado ay may katuturan lamang kung saan ang mga regulasyon o pagtatasa ng peligro ay hinihingi ang kalabisan. Ang solong pilot na pinapatakbo ng mga balbula ng tseke ay sapat na para sa karamihan ng mga pang -industriya na aplikasyon kapag maayos na sukat at pinapanatili.
Proseso ng sizing at pagpili
Ang pagtukoy ng tamang pilot na pinatatakbo na tseke ng balbula ng SV ay nagsisimula sa mga kinakailangan sa daloy. Kalkulahin ang maximum na rate ng daloy sa pamamagitan ng balbula sa parehong direksyon, kabilang ang anumang sabay -sabay na operasyon. Pumili ng isang laki ng balbula na humahawak sa daloy na ito na may katanggap -tanggap na pagbagsak ng presyon, karaniwang sa ilalim ng 20 bar para sa direksyon ng libreng daloy.
Patunayan na ang pagtatrabaho ng presyon ay mananatili sa loob ng 315 bar maximum na rating ng balbula. Isama ang mga kadahilanan sa kaligtasan at isaalang -alang ang mga spike ng presyon mula sa mabilis na pagsasara ng balbula o pump deadheading. Ang mapagkukunan ng presyon ng pilot ay dapat na maaasahan na maghatid ng hindi bababa sa 5 bar sa itaas ng maximum na presyon ng pag -load upang matiyak ang pare -pareho na pagganap ng pagbubukas.
Pumili sa pagitan ng mga pagsasaayos ng SV at SL batay sa port A mga kondisyon. Kung ang port na ito ay kumokonekta sa tangke o nananatiling hindi naka -pressurized, ang mas simpleng disenyo ng SV ay gumagana nang maayos. Kapag ang port ay nagdadala ng makabuluhang presyon o pinapakain ang iba pang mga sangkap, tukuyin ang bersyon ng SL na may panlabas na kanal. Ruta ang y port upang mag -tanke sa pamamagitan ng sapat na laki ng piping.
Magpasya kung kinakailangan ang decompression sa pamamagitan ng pagsusuri ng potensyal na pagkabigla ng presyon. Ang mga system na may malalaking nakulong na volume o sensitibong sangkap ay nakikinabang mula sa A-type na bersyon. Ang bahagyang pagkaantala ng tugon ay bihirang nagiging sanhi ng mga problema sa mga tipikal na pang -industriya na siklo. Ang mga karaniwang bersyon na walang decompression ay mas mababa at mas mabilis na tumugon para sa mga aplikasyon kung saan ang pag -load ng pagkabigla ay hindi isang pag -aalala.
Mga code sa pag -order ng pagbabasa
Gumagamit ang mga tagagawa ng sistematikong mga code ng pagtatalaga upang tukuyin ang mga pagsasaayos ng mga pagsasaayos ng balbula ng pilot. Ang isang tipikal na code tulad ng SV 10 PA1-4X ay bumabagsak sa mga natatanging elemento. Ang mga unang titik ay nagpapahiwatig ng uri ng balbula, SV para sa panloob na kanal o SL para sa panlabas. Ang sumusunod na bilang ay nagpapakita ng laki ng pagtatalaga, sa kasong ito 10.
Ang susunod na posisyon ay nagpapakita ng pag -mount ng istilo, na may P na nagpapahiwatig ng subplate at g na nangangahulugang may sinulid na mga port. Lumilitaw ang liham kapag kasama ang decompression, kung hindi man ang posisyon na ito ay blangko. Ang bilang ay kumakatawan sa pagpili ng presyon ng pag -crack mula sa 1 hanggang 4, na naaayon sa pagtaas ng mga pagpipilian sa preload ng tagsibol.
Kinikilala ng Suffix 4X ang kasalukuyang henerasyon ng serye, na nagpapahiwatig ng mga pagpapabuti ng disenyo at na -update na mga pagtutukoy. Ang isang trailing slash ay madalas na nauna sa mga karagdagang pagpipilian tulad ng materyal na selyo, na may V na nagtatalaga ng fluorocarbon sa halip na karaniwang nitrile. Ang pag -unawa sa mga code na ito ay tumutulong sa pakikipag -usap ng mga kinakailangan nang tumpak sa mga supplier at tinitiyak ang pagtanggap ng tamang pagsasaayos.
Mga kinakailangan sa pagpapanatili
Ang regular na inspeksyon ay nagpapanatili ng mga pilot na pinatatakbo na mga balbula ng tseke na gumagana nang maaasahan. Tuwing 5000 oras ng pagpapatakbo, suriin ang mga antas ng kontaminasyon ng hydraulic fluid at palitan ang mga elemento ng filter kung ang kalinisan ay lumampas sa ISO 4406 20/18/15. Ang nakapanghihina na kalidad ng likido ay nagpapabilis ng pagsusuot ng selyo at pinapayagan ang mga nakasasakit na mga particle na makapinsala sa mga ibabaw ng pag -upo.
Ang panlabas na pagtagas sa paligid ng katawan ng balbula ay karaniwang nagpapahiwatig ng pagkasira ng selyo na nangangailangan ng kapalit. Ang panloob na pagtagas ay nagpapakita bilang unti -unting pag -load ng pag -load kapag ang balbula ay dapat hawakan ang posisyon. Alisin at i -disassemble ang balbula upang suriin ang poppet seating ibabaw para sa pagsusuot o kontaminasyon embed. Ang magaan na buli ay maaaring maibalik ang pagbubuklod sa menor de edad na pinsala, ngunit ang malalim na pagmamarka ay nangangailangan ng kapalit ng poppet.
Ang mga isyu sa kontrol ng pilot ay ipinapakita bilang tamad na pagbubukas o pagkabigo upang palabasin ang mga naglo -load. Patunayan ang sapat na presyon ng pilot ay umabot sa Port X gamit ang isang sukat ng presyon sa panahon ng operasyon. Ang mababang presyon ay maaaring magresulta mula sa mga undersized na linya ng piloto, labis na haba, o mga paghihigpit. Suriin ang pilot poppet at control piston para sa kontaminasyon o pinsala na maaaring maging sanhi ng pagbubuklod.
Pag -aayos ng mga karaniwang problema
Kapag ang isang piloto ay nagpapatakbo ng tseke ng balbula ng SV na tumutulo sa direksyon ng pagharang, maraming mga sanhi ng karapat -dapat na pagsisiyasat. Ang mga particle ng kontaminasyon na naka -lod sa pagitan ng poppet at upuan ay maiwasan ang kumpletong pagsasara. Ang pag -flush ng system na may malinis na langis kung minsan ay nag -dislodges ng mga labi, ngunit ang pag -disassembly at masusing paglilinis ay maaaring kailanganin. Patunayan ang pagsasala ng likido ay nakakatugon sa mga pagtutukoy upang maiwasan ang pag -ulit.
Ang Poppet Seat Wear mula sa paulit -ulit na epekto o pagkasira ng cavitation ay lumilikha ng mga landas ng pagtagas na hindi maaayos ang paglilinis. Suriin ang mga ibabaw ng pag -upo sa panahon ng pagpapanatili para sa mga palatandaan ng pagguho o pinsala sa makina. Ang mga sangkap ng kapalit ng upuan ay magagamit para sa karamihan ng mga balbula, kahit na ang malawak na pinsala ay maaaring mangailangan ng kumpletong kapalit ng balbula. Ang pag-install ng mga balbula na uri ng decompression ay binabawasan ang mga puwersa ng epekto na nagdudulot ng napaaga na pagsusuot.
Ang mga balbula na hindi magbubukas sa kabila ng sapat na presyon ng pilot ay madalas na nagdurusa sa kontaminasyon na nagbubuklod sa control piston. Ang pagbuo ng putik mula sa pagkasira ng likido o ingested dumi ay maaaring paghigpitan ang paggalaw ng piston. Kumpletuhin ang disassembly na may solvent na paglilinis ay karaniwang nagpapanumbalik ng pag -andar. Isaalang -alang ang pagpapabuti ng pagsasala ng likido at pag -urong ng mga agwat ng pagbabago upang maiwasan ang pagbuo ng kontaminasyon.
Mga pagsasaalang -alang sa kaligtasan
Ang pilot na pinatatakbo ng Check Valve SV ay naghahain ng mga kritikal na pag -andar sa kaligtasan sa maraming mga aplikasyon. Ang pagkabigo ay maaaring magresulta sa hindi makontrol na pag -load ng pag -load, pagkasira ng kagamitan, o pinsala sa operator. Ang mga circuit-kritikal na circuit ay dapat isama ang kalabisan ng mga balbula o mga backup system bawat naaangkop na pamantayan tulad ng en iso 13849 para sa kaligtasan ng makinarya.
Ang regular na pagsubok sa pag -andar ay nagpapatunay ng wastong operasyon sa ilalim ng aktwal na mga kondisyon ng pag -load. Ito ay nagsasangkot ng pagbibisikleta ng pag -load habang sinusubaybayan para sa pag -drift o hindi inaasahang paggalaw. Mga resulta ng pagsubok sa dokumento at siyasatin ang anumang mga anomalya bago ibalik ang kagamitan sa serbisyo. Palitan ang mga balbula na nagpapakita ng nakapanghinawang pagganap bago maganap ang kumpletong pagkabigo.
Ang pagkawala ng presyon ng pilot ay nagtatanghal ng isang makabuluhang peligro dahil pinapayagan nito ang hindi sinasadyang paglabas ng pag -load. Ang mga circuit ng disenyo upang matiyak na ang presyon ng pilot ay nananatiling magagamit sa lahat ng normal na operasyon. Isaalang -alang ang paggamit ng hiwalay na mga mapagkukunan ng presyon ng pilot na independiyenteng ng pangunahing sistema para sa dagdag na pagiging maaasahan. I -install ang mga switch ng presyon upang alerto ang mga operator kapag bumagsak ang presyon ng pilot sa ibaba ng mga ligtas na minimum.
Mga pagsasaalang -alang sa ekonomiya
Ang pilot ay nagpapatakbo ng tseke ng balbula ng SV ay nagkakahalaga ng humigit -kumulang dalawa hanggang tatlong beses na higit pa sa mga simpleng balbula ng tseke ngunit naghahatid ng mas mahusay na pagganap. Bumili ang premium na presyo na ito ng tumpak na kontrol, minimal na pagtagas, at pinalawak na buhay ng serbisyo. Para sa mga aplikasyon na nangangailangan ng maaasahang paghawak ng pag -load, ang pagtaas ng gastos ay kumakatawan sa tunog na pamumuhunan kumpara sa mga kahalili.
Ang mas malaking laki ng balbula ay nagpapakita ng higit na pagkakaiba sa presyo. Ang isang laki ng 32 balbula na may decompression at panlabas na kanal ay maaaring lumampas sa sampung beses ang gastos ng isang pangunahing balbula ng tseke na pareho. Gayunpaman, ang pilot na pinatatakbo na disenyo ay maaaring maalis ang pangangailangan para sa mga karagdagang sangkap tulad ng counterbalance valves o hiwalay na mga mekanismo ng pag -lock. Suriin ang kabuuang gastos sa system kaysa sa mga indibidwal na presyo ng sangkap.
Ang kahusayan ng enerhiya ay nakakaapekto sa mga gastos sa pagpapatakbo sa buhay ng balbula. Ang mababang presyon ng pagbagsak sa direksyon ng libreng daloy ay binabawasan ang pagkonsumo ng kuryente kumpara sa maraming mga kahalili. Ang isang 5 bar na pagbawas sa presyon ng system sa 100 litro bawat minuto ay nakakatipid ng humigit -kumulang na 100 watts na patuloy. Ang mga pagtitipid na ito ay nag -iipon nang malaki sa madalas na mga aplikasyon ng pagbibisikleta.
Kakayahang umangkop sa kapaligiran
Ang mga modernong pilot na nagpapatakbo ng mga balbula ng tseke ay tumanggap ng biodegradable hydraulic fluid na nakakakuha ng katanyagan para sa proteksyon sa kapaligiran. Ang mga likido na nakakatugon sa mga pagtutukoy ng HETG (batay sa langis ng gulay) ay nangangailangan ng mga fluorocarbon seal sa halip na karaniwang nitrile. Ang pagiging tugma na ito ay nagbibigay -daan sa mga operasyon na may kamalayan sa kapaligiran nang hindi sinasakripisyo ang pagganap o pagiging maaasahan.
Ang mga labis na labis na temperatura ay nakakaapekto sa operasyon ng balbula sa pamamagitan ng mga pagbabago sa lagkit ng likido at mga katangian ng materyal na selyo. Ang mga malamig na kapaligiran ay nagdaragdag ng lagkit, pagtaas ng mga patak ng presyon at potensyal na pagbagal ng tugon. Ang Fluorocarbon seal ay magparaya sa mas mababang temperatura na mas mahusay kaysa sa nitrile para sa mga aplikasyon ng malamig na panahon. Ang mga mataas na temperatura ay nagbabawas ng lagkit at mapabilis ang pagkasira ng selyo, na hinihingi ang mas maiikling agwat ng serbisyo.
Ang mga kinakailangang kapaligiran ay maaaring mangailangan ng mga espesyal na paggamot sa ibabaw na lampas sa karaniwang plating ng zinc. Ang mga aplikasyon ng dagat ay madalas na tinukoy ang karagdagang proteksyon ng kaagnasan sa pamamagitan ng hard anodizing o dalubhasang coatings. Talakayin ang mga kondisyon sa kapaligiran sa mga tagagawa kapag pumipili ng mga balbula para sa malupit na serbisyo upang matiyak ang sapat na proteksyon at inaasahang buhay.
Hinaharap na pag -unlad
Ang pagsasama ng sensor ay kumakatawan sa isang umuusbong na takbo para sa mga pilot na pinapatakbo na mga balbula ng tseke. Ang mga built-in na pressure transducer ay maaaring masubaybayan ang presyon ng pag-load, presyon ng pilot, at pagtagas sa real-time. Pinapayagan ng data na ito ang mahuhulaan na pagpapanatili sa pamamagitan ng pagkilala sa marawal na kalagayan bago kumpletuhin ang kabiguan. Ang wireless na koneksyon ay magpapahintulot sa remote na pagsubaybay sa mga kritikal na balbula sa buong malalaking pag -install.
Ang mga matalinong balbula na may naka -embed na microprocessors ay maaaring ayusin ang mga katangian na awtomatikong batay sa mga kondisyon ng operating. Ang variable na pag -crack ng presyon na inangkop upang mai -load ang timbang ay maaaring ma -optimize ang kahusayan habang pinapanatili ang kaligtasan. Ang mga kakayahan sa self-diagnostic ay alerto ang mga tauhan ng pagpapanatili sa pagbuo ng mga problema at gabayan ang mga pamamaraan sa pag-aayos.
Ang mga materyales sa pagsulong ng agham ay nangangako ng pinabuting pagganap ng sealing at pinalawak na buhay ng serbisyo. Ang mga bagong compound ng polimer ay nag -aalok ng mas mahusay na paglaban sa pagsusuot at mas malawak na pagiging tugma ng kemikal. Ang mga dalubhasang coatings ay nagbabawas ng alitan at maiwasan ang pagdirikit ng butil. Ang mga pagpapaunlad na ito ay mapapahusay ang pagiging maaasahan habang potensyal na mabawasan ang laki ng balbula para sa mga naibigay na kapasidad ng daloy.
Konklusyon
Nagbibigay ang Pilot Operated Check Valve SV ng mahahalagang kontrol para sa mga hydraulic system na nangangailangan ng maaasahang pag -load ng pag -load at kinokontrol na paglabas. Ang natatanging disenyo nito ay pinagsasama ang kakayahang humarang ng mga balbula ng tseke na may kakayahang makontrol ng mga valves ng direksyon. Ang pag -unawa sa mga prinsipyo ng operating, wastong sizing, at mga kinakailangan sa pagpapanatili ay nagsisiguro ng matagumpay na aplikasyon.
Ang pagpili ng naaangkop na pagsasaayos ay hinihingi ang maingat na pagsusuri ng mga kinakailangan ng system kabilang ang rate ng daloy, mga antas ng presyon, at disenyo ng circuit. Ang pagpili sa pagitan ng karaniwang SV at panlabas na mga bersyon ng SL SL ay nakasalalay sa port ng isang kondisyon. Ang mga tampok ng decompression ay nakikinabang sa mga aplikasyon ng sensitibo sa pagkabigla ng presyon. Ang mga pagpipilian sa materyal ay mapaunlakan ang iba't ibang mga likido at mga kondisyon sa kapaligiran.
Ang regular na pagpapanatili at inspeksyon ay nagpapanatili ng pagganap sa buong buhay ng balbula. Ang pagsubaybay sa kalidad ng likido, pagsuri para sa pagtagas, at pag -verify ng mga problema sa pag -andar ng pilot function nang maaga. Ang mga aplikasyon ng Kaligtasan-Kritikal ay humihiling ng partikular na pansin sa pagsubok at dokumentasyon. Sa wastong aplikasyon at pangangalaga, ang mga pinatatakbo na mga balbula ng tseke ay naghahatid ng mga taon ng maaasahang serbisyo na nagpoprotekta sa kagamitan at tauhan.
