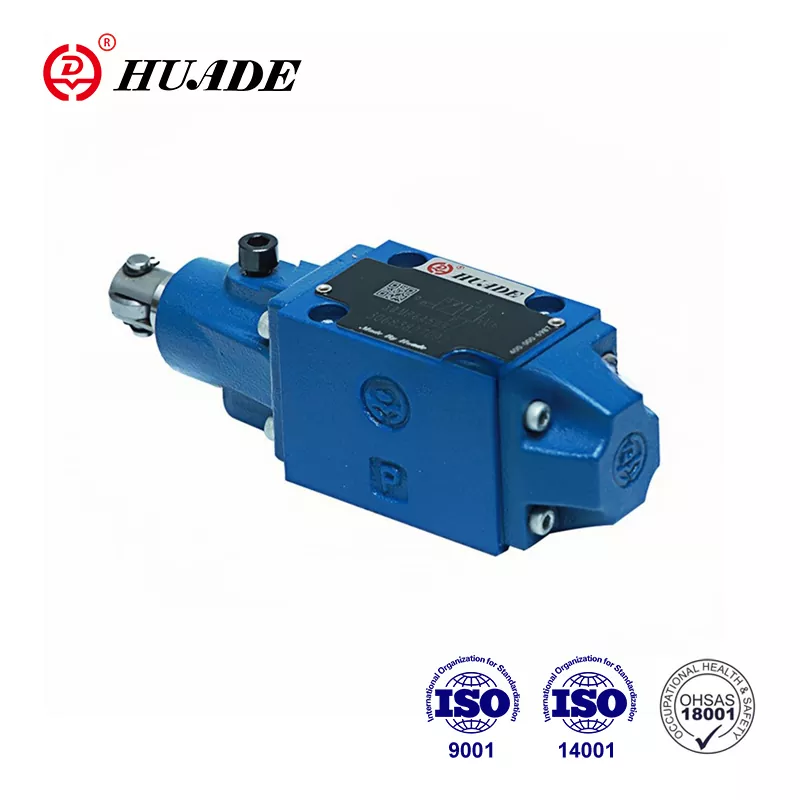

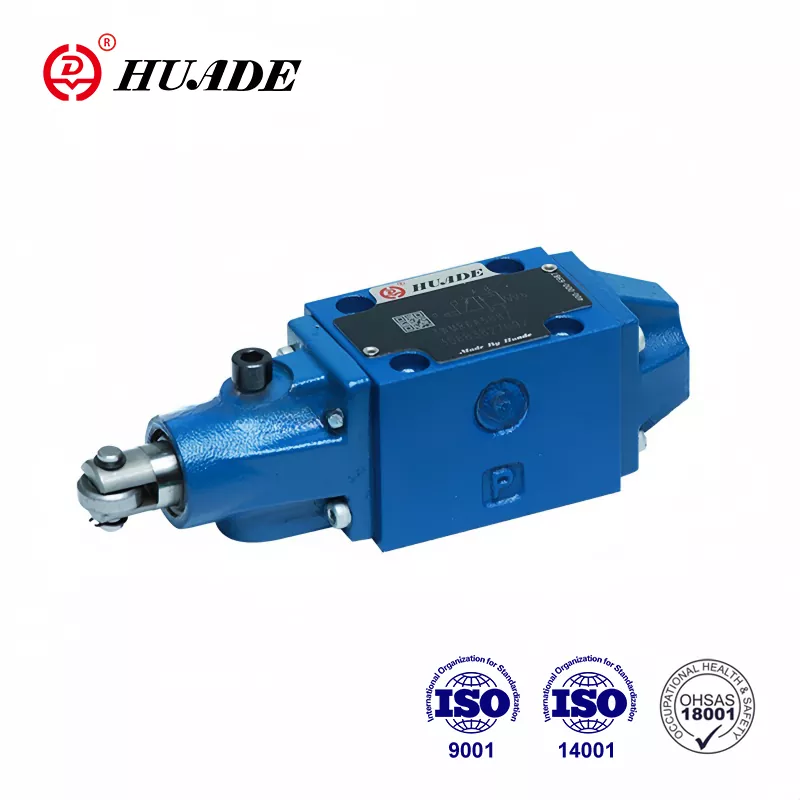

Kapag ang pang -industriya na makinarya ay kailangang baguhin ang direksyon nang maaasahan, ang serye ng direksyon ng control valve WMR ay nag -aalok ng isang solusyon na pinagkakatiwalaan sa loob ng mga dekada. Ang mga mekanikal na pinapatakbo na mga balbula ay kumokontrol sa daloy ng haydroliko na likido sa mga sistemang pang -industriya, na tinutukoy kung ang mga cylinders ay nagpapalawak o nag -urong at kapag ang mga motor ay umikot o paatras.
Ang balbula ng WMR ay nakatayo dahil gumagana ito sa pamamagitan ng purong mekanikal na pagkilos. Ang isang roller o plunger ay maaaring itulak ng isang cam o gumagalaw na bahagi, na nagbabago sa panloob na spool at nai -redirect ang daloy ng langis. Ang direktang pisikal na koneksyon na ito ay nangangahulugang ang balbula ay tumugon sa aktwal na posisyon ng makina sa halip na mga signal ng elektrikal, na ginagawang perpekto para sa mga aplikasyon kung saan mahalaga ang mga mekanikal na pagiging maaasahan.
Pag -unawa sa pangunahing pag -andar
Ang direksyon ng control valve WMR ay nagpapatakbo bilang isang balbula ng spool na naka -mount sa isang subplate. Kapag walang nagtutulak sa roller, ang Return Springs ay humahawak ng spool sa neutral na posisyon nito. Kapag ang isang panlabas na cam o mekanikal na sangkap ay pumipilit laban sa roller plunger, ang spool slide sa loob ng katawan ng balbula at nagkokonekta ng iba't ibang mga port nang magkasama. Ang pagkilos na ito ay nag -redirect ng hydraulic fluid upang himukin ang mga actuators sa nais na direksyon.
Ang pilosopong disenyo na ito ay lumilikha ng isang direktang link sa pagitan ng pisikal na posisyon at pagkilos ng haydroliko. Ang mga tool sa makina, cranes, at kagamitan sa paghawak ng materyal ay gumagamit ng prinsipyong ito upang matiyak na mangyari ang mga paggalaw sa tamang pagkakasunud -sunod. Ang balbula ay hindi maaaring lumipat hanggang sa isang bagay na pisikal na gumagalaw sa roller, na nagbibigay ng likas na kaligtasan sa maraming mga aplikasyon.
Teknikal na mga pagtutukoy na mahalaga
Ang Directional Control Valve WMR Series ay dumating sa dalawang pangunahing sukat kasunod ng mga pamantayan ng ISO 4401. Ang laki ng NG6 na humahawak ay dumadaloy hanggang sa 60 litro bawat minuto at presyon hanggang sa 315 bar sa P, A, at B port. Ang laki ng NG10 ay nag -aalok ng mga katulad na rating ng presyon na may mas mataas na kapasidad ng daloy. Pinapayagan ng mga pagtutukoy na ito ang balbula na magtrabaho sa hinihingi na mga pang -industriya na kapaligiran.
Saklaw ng temperatura ng operating mula sa negatibong 20 degree Celsius hanggang sa positibong 80 degree Celsius na may karaniwang mga selyo ng NBR. Tumatanggap ang balbula ng hydraulic fluid na may lagkit sa pagitan ng 2.8 at 500 square milimetro bawat segundo. Ang pagpapanatili ng kalinisan ng likido sa ISO 4406 Class 20/18/15 o mas mahusay na tumutulong upang maiwasan ang panloob na pagsusuot at pagpapalawak ng buhay ng serbisyo.
Ang isang limitasyon ay nangangailangan ng pansin sa panahon ng disenyo ng system. Ang T port, na nagbabalik ng likido sa tangke, ay may pamantayang limitasyon ng presyon ng 60 bar. Habang ang pangunahing mga gumaganang port ay madaling hawakan ang 315 bar, na lumampas sa 60 bar sa T port ay maaaring makapinsala sa mga seal o maging sanhi ng pagtagas. Ang ilang mga variant ng high-specification ay nagdaragdag ng limitasyong ito sa 210 bar para sa mga aplikasyon na may mas mataas na presyon sa likod.
Iba't ibang mga pagsasaayos para sa iba't ibang mga pangangailangan
Nag -aalok ang Directional Control Valve WMR Series ng maraming mga pagsasaayos ng spool, na karaniwang ipinapakita bilang mga simbolo ng haydroliko. Ang isang apat na port, tatlong-posisyon na balbula ay maaaring hawakan ang lahat ng mga port na naharang sa neutral, o maaaring ikonekta nito ang ilang mga port sa tangke. Ang mga simbolo ng simbolo tulad ng C, E, J, L, at M ay nagpapahiwatig kung aling mga port ang kumonekta sa bawat posisyon. Nag -aalok ang mga tagagawa tungkol sa 19 iba't ibang mga pagkakaiba -iba ng simbolo upang tumugma sa iba't ibang mga kinakailangan sa circuit.
Ang dalawang posisyon na balbula ay nagbibigay ng mas simple na on-off control. Ang tatlong-posisyon na mga balbula ay nagdaragdag ng isang neutral na estado na maaaring harangan ang daloy, payagan ang libreng paggalaw, o lumikha ng iba pang mga kondisyon depende sa disenyo ng spool. Ang pagpili ng tamang pagsasaayos ay nakasalalay kung ang mga cylinders ay kailangang hawakan ang kanilang posisyon kapag ang balbula ay bumalik sa neutral o kung dapat silang malayang lumutang.
Mga tagagawa at mga pagkakaiba -iba ng modelo
Ang Bosch Rexroth ay gumagawa ng orihinal na serye ng WMR bilang bahagi ng kanilang pamilya ng produktong hydronorma. Ang kanilang serye ng NG6 na 5X ay may kasamang iba't ibang mga pag -aayos ng roller at mga pagpipilian sa pag -mount. Ang mga balbula ay naka -mount sa mga pamantayang subplates kasunod ng mga pattern ng cetop, na pinapasimple ang kapalit at pinapayagan ang mga sangkap ng paghahalo mula sa iba't ibang mga tagagawa.
Nag -aalok ang Hengli Hydraulics ng serye ng WMR/U10 para sa mga application ng NG10. Ang kanilang serye ng L3X ay nagbibigay ng 19 na mga pagpipilian sa simbolo na may parehong R-type at U-type na mga pagsasaayos ng roller. Ang iba't ibang ito ay tumutulong sa mga inhinyero na piliin ang eksaktong posisyon ng roller at direksyon ng pagkilos na kinakailangan para sa kanilang tiyak na layout ng makinarya.
Ang iba pang mga supplier tulad ng Ponar Wadowice at pinuno ng Hydraulics ay gumagawa ng mga katugmang balbula. Ang standardisasyon sa ilalim ng ISO 4401 ay nangangahulugang ang mga balbula na ito ay maaaring pisikal na pagpapalitan, kahit na ang mga taga -disenyo ay dapat mapatunayan na ang mga rating ng presyon, mga kapasidad ng daloy, at mga pagsasaayos ng spool ay tumutugma sa kanilang mga pangangailangan sa aplikasyon.
Mga kinakailangan sa pag -install
Ang wastong pag -install ng isang direksyon na control valve WMR ay nagsisimula sa paghahanda sa ibabaw. Ang pag -mount sa ibabaw sa subplate ay dapat matugunan ang mga pagtutukoy ng flatness na 0.01 bawat 100 milimetro na may isang maximum na pagkamagaspang sa ibabaw ng Rz 4. Ang anumang mga iregularidad ay maaaring lumikha ng mga tumagas na landas sa paligid ng base ng balbula.
Apat na M6 sa pamamagitan ng 40 milimetro socket head cap screws secure ang balbula sa subplate. Ang paghigpit ng mga bolts na ito sa 9 Newton metro na may pagpapaubaya ng plus o minus 15 porsyento ay nagbibigay ng sapat na puwersa ng clamping nang hindi pinipigilan ang katawan ng balbula. Ang cross-tightening sa isang dayagonal pattern ay nagsisiguro kahit na pamamahagi ng presyon.
Ang hydraulic system ay dapat gumamit ng wastong pagsasala bago kumonekta sa direksyon ng control valve WMR. Ang pag -install ng mga filter na nagpapanatili ng ISO 4406 Class 20/18/15 Ang kalinisan ay pinoprotektahan ang malapit na clearance sa pagitan ng spool at katawan. Kahit na ang mga maliliit na particle ay maaaring kumamot sa mga ibabaw na ito, na nagiging sanhi ng panloob na pagtagas o pagdikit.
Mga Application ng Real-World
Ang mga tool ng makina ay gumagamit ng direksyon ng control valve WMR para sa pagbabago ng mga pagkakasunud -sunod ng tool at mga operasyon sa pag -clamping ng trabaho. Habang ang makina ng spindle o tool changer ay gumagalaw sa mga tiyak na posisyon, ang mga cams ay nag -aktibo sa roller at mag -trigger ng mga paggalaw ng haydroliko. Tinitiyak nito ang tamang pagkakasunud -sunod ay awtomatikong nangyayari nang walang mga kontrol sa elektronik.
Ang mga kagamitan sa pagmimina at metalurhiko ay nakasalalay sa mga balbula na ito para sa pagpoposisyon ng conveyor at control ng gate. Ang mga malupit na kapaligiran sa mga industriya na ito ay ginagawang kaakit -akit ang mekanikal na pagkilos dahil walang mga koneksyon sa koryente upang ma -corrode o mabigo. Ang alikabok at kahalumigmigan na sisirain ang mga elektronikong sensor ay may kaunting epekto sa isang simpleng pag -aayos ng roller at cam.
Ang mga platform ng pag -angat at pag -angat ng gunting ay isama ang mga balbula ng WMR sa mga sistema ng kaligtasan. Ang posisyon ng roller ay maaaring magpahiwatig kung ang mga safety bar ay nasa lugar o kung ang platform ay umabot sa ilang mga taas. Ang pisikal na pag -verify na ito ay nagdaragdag ng kalabisan sa mga circuit circuit at sumusunod sa mga regulasyon na nangangailangan ng mga mekanikal na interlocks.
Pagpapanatili at pag -aayos
Ang panlabas na pagtagas sa paligid ng pag-mount na ibabaw ay karaniwang nagpapahiwatig ng mga nasirang O-singsing o isang hindi wastong balbula na may torqued. Ang pag -inspeksyon at pagpapalit ng mounting gasket ay malulutas ang karamihan sa mga panlabas na problema sa pagtagas. Ang pagpapatunay na ang pag -mount sa ibabaw ay nananatiling patag at hindi nasira ang pumipigil sa pag -ulit.
Ang panloob na pagtagas ay nagpapakita habang ang mga actuators ay dahan -dahang lumulubog kapag ang balbula ay dapat hawakan ang mga ito sa posisyon. Ito ay madalas na nagreresulta mula sa kontaminadong likido na may suot na spool at nanganak. Ang pagsuri sa kalinisan ng likido at pagpapalit ng mga filter ay tumutukoy sa sanhi ng ugat. Sa mga malubhang kaso, ang balbula ay maaaring mangailangan ng kapalit kung ang pagsusuot ay lumampas sa mga katanggap -tanggap na mga limitasyon.
Ang malagkit o madulas na operasyon ay nangyayari kapag ang spool ay hindi malayang gumagalaw sa loob ng bore. Ang kontaminasyon ay muling nangunguna sa listahan ng mga sanhi, ngunit ang pagpapatakbo sa labas ng tinukoy na temperatura o mga saklaw ng lagkit ay lumilikha din ng mga problema. Ang pagtiyak ng haydroliko na likido ay mananatili sa loob ng mga pagtutukoy ay pinipigilan ang karamihan sa mga isyu sa pagpapatakbo sa direksyon ng control valve WMR.
Paghahambing sa iba pang mga uri ng balbula
Ang serye ng WMM ay gumagamit ng isang manu -manong pingga sa halip na isang roller para sa pagkilos. Manu -manong inilipat ng mga operator ang pingga upang baguhin ang posisyon ng balbula, na gumagana nang maayos para sa mga kontrol na direktang gumana ang mga tao. Pinalitan ng serye ng WMD ang pingga sa isang rotary knob, na nag -aalok ng isang mas compact manual control option.
Ang mga electrically operated solenoid valves ay nagbibigay ng remote control ngunit nangangailangan ng mga de -koryenteng lakas at control signal. Ang mga balbula na ito ay lumipat nang mas mabilis kaysa sa mga uri ng mekanikal ngunit ipinakilala ang mga potensyal na puntos ng pagkabigo sa pamamagitan ng mga kable, solenoids, at mga elektronikong controller. Ang direksyon ng control valve WMR ay nag -aalis ng mga alalahanin na ito sa mga aplikasyon kung saan may katuturan ang mekanikal na pagkilos.
Ang mga balbula na pinatatakbo ng pilot ay gumagamit ng hydraulic pressure upang ilipat ang mas malaking spool, na nagpapahintulot sa kontrol ng mas mataas na daloy na may mas maliit na mga puwersa ng actuating. Ang mga balbula na ito ay nagkakahalaga ng higit at magdagdag ng pagiging kumplikado kumpara sa direktang kumikilos na disenyo ng WMR. Para sa mga aplikasyon sa loob ng daloy at mga kakayahan ng presyon ng WMR, ang mas simpleng disenyo ay madalas na nagpapatunay na mas maaasahan at matipid.
Mga pagsasaalang -alang sa pamamahala ng presyon
Habang ang mga port ng P, A, at B ay humahawak ng 315 bar nang ligtas, ang limitasyon ng T port ay nangangailangan ng pansin sa disenyo ng system. Ang anumang paghihigpit sa linya ng tangke o paggamit ng isang pressurized reservoir ay nagtataas ng presyon sa T port. Ang back pressure mula sa iba pang mga balbula na nagbabahagi ng parehong linya ng tangke ay nakakaapekto rin sa port na ito.
Ang pag -install ng isang hiwalay na linya ng tangke para sa mga balbula na may makabuluhang daloy ng pagbabalik ay tumutulong sa pamamahala ng presyon ng p port. Ang ilang mga taga-disenyo ay gumagamit ng isang nakalaang mababang presyon ng pagbabalik na nagbabalik na direktang kumokonekta sa tangke na may kaunting paghihigpit. Para sa mga system kung saan ang mas mataas na presyon ng p port ay hindi maiiwasan, na tinukoy ang mga variant ng high-pressure ng direksyon na control valve WMR ay pinipigilan ang napaaga na pagkabigo ng selyo.
Suriin ang mga balbula o mga paghihigpit sa ilang mga lokasyon ng circuit ay maaaring hindi inaasahang lumikha ng presyon sa T port. Ang maingat na pagsusuri ng circuit sa panahon ng disenyo ay nagpapakilala sa mga sitwasyong ito. Ang mga gauge ng presyon sa T port sa panahon ng komisyon ay i -verify na ang aktwal na mga kondisyon ay mananatili sa loob ng mga pagtutukoy.
Pagsasama ng Flow Control
Ang direksyon ng control valve WMR ay lumilipat ng direksyon ng daloy ngunit hindi kinokontrol nang direkta ang rate ng daloy. Karamihan sa mga application ay nangangailangan ng karagdagang kontrol sa daloy upang ayusin ang bilis ng actuator. Ang mga balbula ng karayom o mga kontrol ng daloy ng presyon ay naka-install alinman sa circuit o direkta sa mga port ng balbula.
Ang ilang mga modelo ng WMR ay tumatanggap ng mga sinulid na mga paghihigpit ng kartutso na direkta na naka -install sa p port. Ang mga B08, B10, o B12 na laki ng plug ay nagbibigay ng simpleng limitasyon ng daloy at damping ng mga spike ng presyon. Ang pinagsamang disenyo ay nakakatipid ng puwang at binabawasan ang bilang ng mga magkahiwalay na sangkap sa hydraulic manifold.
Pinipigilan ng Meter-in Flow Control ang likido na pumapasok sa actuator, habang ang control-out control ay pinipigilan ang daloy ng pagbabalik. Ang pagpili ay nakasalalay sa mga katangian ng pag -load at nais na kalidad ng kontrol. Ang direksyon ng control valve WMR ay tumatanggap ng alinman sa diskarte sa pamamagitan ng wastong disenyo ng circuit sa paligid ng balbula.
Mga pagsasaalang -alang sa merkado para sa 2025
Ang mga hamon ng supply chain ay patuloy na nakakaapekto sa pagkakaroon ng hydraulic na sangkap. Ang mga oras ng tingga para sa dalubhasang mga pagsasaayos ng WMR ay maaaring lumawak ng ilang buwan, kasama ang ilang mga tagagawa na nagsipi ng mga petsa ng paghahatid sa Setyembre 2025. Ang pagpaplano nang maaga at pagpapanatili ng madiskarteng imbentaryo ay nakakatulong na maiwasan ang mga pagkaantala sa paggawa.
Ang pagpepresyo para sa karaniwang mga pagsasaayos ng NG6 ay nagsisimula sa paligid ng 800 US dolyar mula sa mga pangunahing tagagawa. Nag -aalok ang pangalawang merkado ng mga kahalili, na may mga ginamit na balbula kung minsan ay magagamit sa 150 hanggang 200 dolyar na saklaw. Gayunpaman, ang pagbili ng mga ginamit na balbula ay nangangailangan ng maingat na inspeksyon upang mapatunayan ang panloob na kondisyon at maiwasan ang napaaga na pagkabigo.
Ang mga diskarte sa multi-sourcing na kasama ang parehong mga premium na tatak tulad ng Bosch Rexroth at mga katugmang alternatibo mula sa mga tagagawa tulad ng Hengli ay nagbibigay ng kakayahang umangkop sa supply. Ang standardisasyon ng ISO 4401 ay nangangahulugang ang paglipat sa pagitan ng mga tatak ay nananatiling magagawa kung tumutugma ang mga pagtutukoy. Ang pagpapanatili ng mga naaprubahang listahan ng vendor para sa maraming mga supplier ay binabawasan ang panganib sa kasalukuyang kapaligiran sa merkado.
Ang papel sa modernong automation
Habang ang mga pabrika ay nagdaragdag ng higit pang mga sensor, controller, at koneksyon sa network, ang simpleng mekanikal na control control valve WMR ay nag -aalok ng mga madiskarteng pakinabang. Hindi ito mai -hack, hindi nangangailangan ng mga pag -update ng software, at nabigo sa mga mahuhulaan na paraan. Ang pagiging maaasahan na ito ay nagiging mahalaga para sa mga pag-andar na kritikal sa kaligtasan na nangangailangan ng mekanikal na backup.
Ang mga regulasyon sa Europa tulad ng Cyber Resilience Act ay nakatuon sa seguridad ng digital na produkto. Ang mga mekanikal na sangkap tulad ng WMR valve ay nahuhulog sa labas ng mga kinakailangang ito, pinasimple ang pagsunod sa mga tagagawa ng makinarya. Ang balbula ay nagbibigay ng isang ligtas na layer ng pundasyon na hindi nagpapakilala sa mga kahinaan sa cybersecurity sa system.
Ang mga alalahanin sa kahusayan ng enerhiya ay nagtutulak ng interes sa pag -optimize ng mga sistema ng haydroliko. Habang ang direksyon ng control valve WMR mismo ay hindi nakakatipid ng enerhiya, ang pagiging maaasahan at mababang panloob na pagtagas ay nag -aambag sa pangkalahatang kahusayan ng system. Ang wastong laki ng mga balbula na may naaangkop na mga rating ng daloy ay mabawasan ang mga patak ng presyon at nasayang na henerasyon ng init.
Pagpili ng tamang pagsasaayos
Ang pagpili ng isang direksyon ng control valve WMR ay nagsisimula sa pag -unawa sa mga kinakailangan sa aplikasyon. Ang maximum na rate ng daloy at presyon ay matukoy kung naaangkop ang NG6 o NG10 sizing. Ang uri ng actuator at nais na neutral na pag -uugali ng posisyon ay nagdidikta sa pagsasaayos ng simbolo na kinakailangan.
Ang pagpoposisyon ng roller ay nakakaapekto kung paano isinasama ang balbula sa mekanikal na sistema. R-type rollers mount sa isang tabi habang ang U-type rollers ay naka-mount sa isa pa, na nagpapahintulot sa kakayahang umangkop sa paglalagay ng cam. Kinakailangan ang Actuation Force at magagamit na CAM geometry na nakakaimpluwensya sa pagpili na ito.
Ang pagpili ng materyal na selyo ay nakasalalay sa uri ng likido at labis na temperatura. Ang mga karaniwang selyo ng NBR ay gumagana sa langis na hydraulic na batay sa petrolyo sa mga karaniwang saklaw ng temperatura ng pang-industriya. Ang mga aplikasyon ng high-temperatura o synthetic fluid ay maaaring mangailangan ng mga seal ng FKM na magparaya sa iba't ibang mga kondisyon. Ang pagpapatunay ng pagiging tugma ng kemikal ay pumipigil sa pamamaga o pagkasira ng selyo.
Dokumentasyon at mga mapagkukunan ng suporta
Nagbibigay ang mga tagagawa ng detalyadong teknikal na dokumentasyon para sa direksyon ng control valve WMR sa pamamagitan ng kanilang mga website. Ang mga sheet ng data ay naglista ng eksaktong mga pagtutukoy, sukat, at pag -order ng mga code. Ang mga manual ng pag -install ay sumasakop sa mga pamamaraan ng pag -mount at mga halaga ng metalikang kuwintas nang detalyado.
Ang mga modelo ng CAD sa iba't ibang mga format ay tumutulong sa disenyo ng makina at layout ng manifold. Ang mga representasyong ito ng 3D ay nagpapakita ng eksaktong mga sobre ng balbula at mga lokasyon ng port, na nagpapahintulot sa pagsuri sa pagkagambala bago ang pisikal na prototyping. Karamihan sa mga tagagawa ay nag -aalok ng mga modelo sa mga format ng hakbang o IGES na nag -import sa karaniwang software ng disenyo.
Ang suporta sa engineering ng aplikasyon ay tumutulong sa paglutas ng mga kumplikadong mga katanungan sa disenyo ng circuit. Ang mga tagagawa ay nagpapanatili ng mga teknikal na koponan na maaaring magrekomenda ng mga tiyak na pagsasaayos para sa hindi pangkaraniwang mga aplikasyon o pag -troubleshoot ng mga problema sa umiiral na mga sistema. Sinasamantala ang mga mapagkukunang ito sa panahon ng yugto ng disenyo ay pinipigilan ang mga magastos na pagkakamali at muling pagdisenyo.
Pangwakas na pagsasaalang -alang
Ang Directional Control Valve WMR ay naghahain ng mga aplikasyon kung saan ang kontrol sa mekanikal na posisyon at maaasahang paglipat ng bagay kaysa sa elektronikong pagiging sopistikado. Ang napatunayan na disenyo nito ay humahawak ng mga hinihingi na kondisyon sa pagmimina, paggawa ng metal, at paghawak ng materyal nang walang mga kahinaan ng mga kontrol sa elektronik. Ang pag -unawa sa mga kakayahan at limitasyon nito ay nagbibigay -daan sa mga inhinyero na mailapat ito nang epektibo.
Ang wastong pamamahala ng likido ay nagpapalawak ng buhay ng balbula nang malaki. Ang pagpapanatili ng mga pamantayan sa kalinisan, pagpapatakbo sa loob ng tinukoy na mga saklaw ng temperatura at lagkit, at pamamahala ng presyon ng T port ay pinipigilan ang karamihan sa mga mode ng pagkabigo. Ang mga simpleng pag-iingat na ito ay gumagawa ng direksyon ng control valve WMR isang pangmatagalang sangkap na nagbibigay ng mga dekada ng serbisyo.
Sa isang mundo na nagtutulak patungo sa digital na pagbabagong -anyo, ang WMR valve ay nagpapatunay na ang mga mekanikal na solusyon ay mayroon pa ring mahalagang papel. Ang kawalan ng kakayahan na mai -hack o malayong manipulado ay nagbibigay ng likas na seguridad. Ang pisikal na koneksyon sa pagitan ng posisyon ng makina at pagkilos ng haydroliko ay lumilikha ng mahuhulaan na pag -uugali na maaaring nakasalalay sa mga sistema ng kaligtasan. Para sa mga kadahilanang ito, ang direksyon ng control valve WMR ay nananatiling may kaugnayan sa modernong pang -industriya hydraulics.
