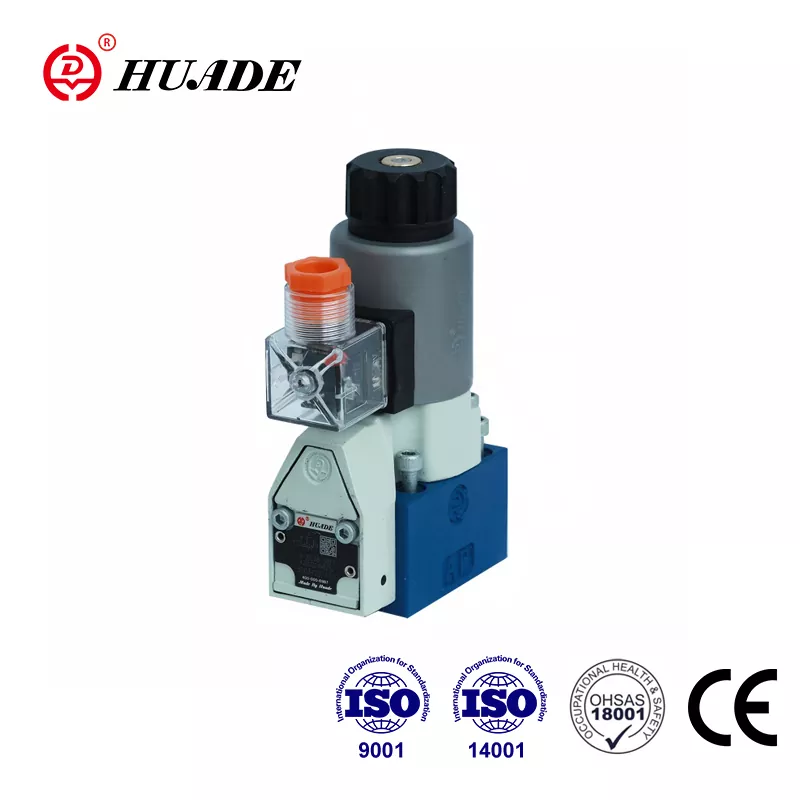

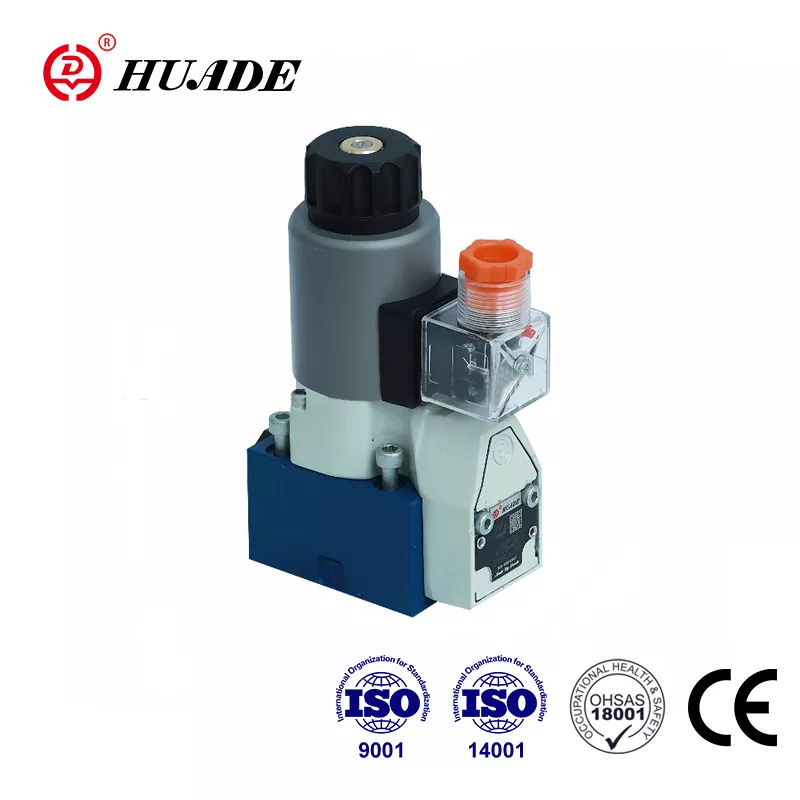

Ang Huade Hydraulic ay isang nangungunang tagagawa sa industriya ng haydroliko ng China at mayroon itong dalawang pangmatagalang karanasan sa pakikipagtulungan sa Rexroth mula 1979. Ang Huade® directional directional seat valves type M-SEW 6 ay isang abot-kayang kapalit para sa Rexroth® M-SEW 6 component series 3X . Ito ay mapagkumpitensya na may magandang kalidad at mas mababang presyo. Upang matiyak ang mataas na kalidad ng mga produktong haydroliko, ang Huade Hydraulic ay nagpapatakbo ng higit sa 750 pirasong advanced production equipment na na-import mula sa buong mundo. Ang kalidad ng solenoid operated valve na ito ay maaaring ganap na umayon sa mga kinakailangan ng mga customer. Ang pabrika ay nakapasa sa mga internasyonal na pamantayan, ibig sabihin, ISO9001, ISO14001 at OH SAS18001. Ang serye ng mga directional valve ay malawakang ginagamit sa iba't ibang kapaligirang pang-industriya.
|
Teknikal na data (Para sa mga application sa labas ng mga parameter na ito, mangyaring kumonsulta sa amin!) |
|||
|
Heneral |
|||
|
Pag-install |
opsyonal |
||
|
Max. temperatura ng kapaligiran (℃) |
50 |
||
|
Timbang |
2/2-way na poppet valve (kg) |
1.5 |
|
|
3/2-way na poppet valve (kg) |
1.5 |
||
|
4/2-way na poppet valve (kg) |
2.3 |
||
|
Hydraulic data |
|||
|
Max. operating pressure (MPa) |
tingnan ang talahanayan sa pahina 140 |
||
|
Max. daloy (L/min) |
25 |
||
|
Pressure fluid |
mga mineral na langis o phosphate ester |
||
|
Saklaw ng temperatura ng pressure fluid (℃) |
- 30 hanggang + 80 |
||
|
Saklaw ng lagkit (mm²/s) |
2.8 hanggang 500 |
||
|
Degree ng kontaminasyon μm |
Pinakamataas na pinahihintulutang antas ng kontaminasyon ng hydraulic fluid sa NAS 1638 class 9. Samakatuwid, inirerekomenda namin ang isang filter na may minimum na rate ng pagpapanatili na β10≥ 75. |
||
|
Data ng kuryente |
|||
|
Uri ng boltahe |
DC |
AC |
|
|
Mga available na boltahe (V) |
12, 24, 42, 96, 110, 205, 220 |
posible lamang sa pamamagitan ng rectifier |
|
|
Pagpapahintulot sa boltahe (nominal na boltahe) (%) |
±10 |
||
|
Pagkonsumo ng kuryente (W) |
30 |
||
|
Tungkulin |
100% |
||
|
Paglipat ng oras sa ISO 6403 |
tingnan ang talahanayan sa ibaba |
||
|
Dalas ng paglipat (cycle s/h) |
15000 |
||
|
Proteksyon sa DIN 40 050 |
IP65 |
||
|
Max. temperatura ng coil (℃) |
hanggang 150 |
||
Mga Tampok:
▶ Direct actuated directional poppet valve, solenoid actuated
▶ Ang saradong port ay walang leak
▶ Ang paglipat ay sinisiguro kahit na pagkatapos ng mahabang panahon ng pagiging nasa ilalim ng presyon
▶ Ang solenoid coil ay maaaring paikutin ng 90°
▶ Indibidwal na koneksyon sa kuryente
▶ Sa protektadong hand override, opsyonal
▶ Porting pattern sa Din 24 340 form A, ISO 4401 at CETOP - RP 121H
Application:
Ang 2 uri ng M-SEW directional valve ay isang solenoid actuated directional poppet valve. Kinokontrol nila ang pagsisimula, paghinto at direksyon ng isang daloy.
1. Mga Pag-andar, Seksyon ng Poppet Directional Valve M-SEW 6
Ang M-SEW 6 ay karaniwang binubuo ng isang housing (1), ang solenoids (2), ang hardened valve system (3) at ang (mga) bola (4) bilang closing element.
Pangunahing prinsipyo:
Sa paunang posisyon ang bola (4) ay pinindot sa upuan ng spring(9), at sa inililipat na posisyon ng solenoid (2). Ang puwersa ng solenoid (2) ay kumikilos sa pamamagitan ng lever (6) at ang bola (7) sa actuator pin (8), na nakatatak sa dalawang gilid. Ang silid sa pagitan ng dalawang elemento ng sealing ay konektado sa port P. Ang sistema ng balbula (3) sa gayon ay balanse ang presyon patungkol sa mga puwersang kumikilos (solenoid o return spring). Ang mga balbula, samakatuwid, ay maaaring gamitin hanggang sa isang presyon ng 63 MPa.
cutaway view ng uri M-2SEW6N
cutaway view ng uri M-3SEW6U
