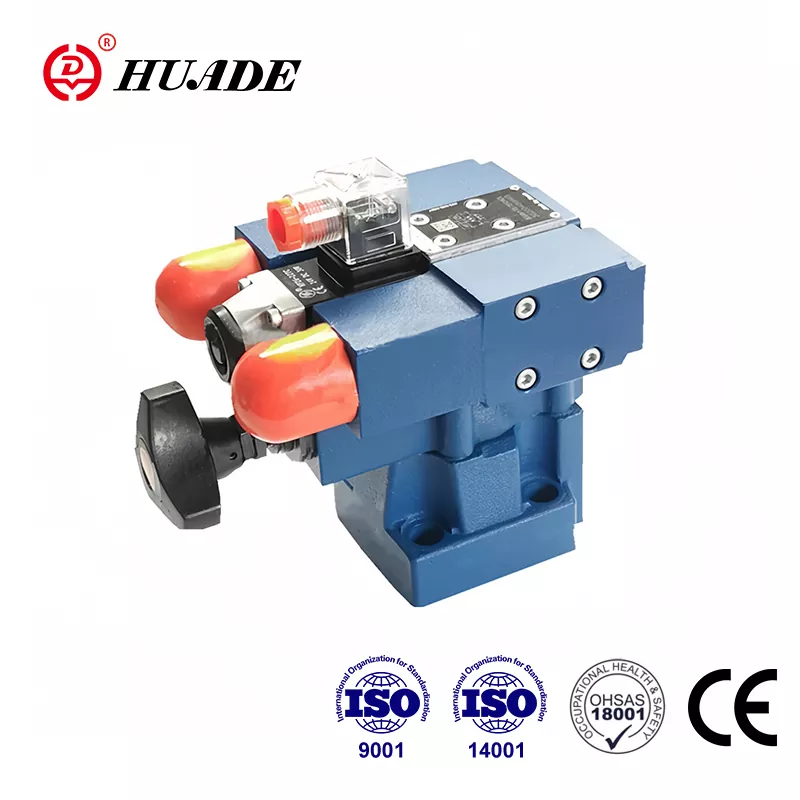

Pressure Relief Valve DB3U

Ang Huade Hydraulic ay nagbabayad ng higit na pansin sa pagiging praktiko ng mga produkto nito. Ang Pressure Relief Valve DB3U ay mapagkumpitensya sa mga kilalang produkto na may mahusay na kalidad at mas mababang presyo. Ipinakilala ng Huade Hydraulic ang teknolohiyang paggupit mula sa Rexroth dahil sa dalawang pangmatagalang kooperasyon na may Rexroth. Bilang isang nangungunang tatak sa industriya ng haydroliko ng China, ang Huade® Pressure Relief Valves ay nanalo ng malawak na pagkilala sa merkado at tiwala ng gumagamit. Ang lahat ng mga sanga ng negosyo ay naipasa ang ISO9001, ISO14001 at OH SAS18001. Ang mga nangungunang produkto ng Huade® ay nakatanggap ng sertipiko ng CCS (China Classification Society) at malawakang ginagamit sa industriya ng dagat.

Ang parameter ng produkto ng pressure relief valve db3u

Tampok ng Produkto at Application ng Pressure Relief Valve DB3U

Mga Tampok:

▶ Pag -mount ng subplate

▶ Koneksyon na may sinulid

▶ Pag -install sa mga manifold

▶ 3 Mga Elemento ng Pagsasaayos:

. Rotary knob

. Screw na may panloob na heksagon at proteksiyon na takip

. Rotary knob na may scale

▶ Solenoid operated control sa pamamagitan ng naka -mount na direksyon ng balbula

Application:

Ang pressure relief valve DB3U ay ginagamit para sa limitasyon ng operating pressure.

Seksyon at mga simbolo ng pressure relief valve db3u

Ang mga uri ng mga balbula ng presyon ng DB3U ay mga pilot na pinatatakbo ng mga balbula ng relief relief. Maaari silang lumipat sa iba't ibang (2 o 3 yugto ng presyon) ng mga solenoid na kumilos.

Ang mga balbula ng relief relief ay binubuo pangunahin ng pangunahing balbula. 4/3,4/1-direksyon na control valve (uri ng WE5 ...) at tatlong mga balbula ng pilot.

Sa de-energized na kondisyon ang presyon sa port a ay itinakda ng pilot valve (7).

Ang presyon na naroroon sa port ay isang kilos sa pangunahing spool (1). Kasabay nito ang presyon ng oras ay inilalapat sa pamamagitan ng mga linya ng control (12) at (4), na nilagyan ng mga orifice (2) at (3), sa tagsibol na na -load na bahagi ng pangunahing spool (1) at sa poppet (6) sa pilot control valve (7). Kung ang presyon sa port ay lumampas sa halaga na itinakda sa tagsibol (8), ang poppet

(6) bubukas laban sa tagsibol (8).

Ang signal para sa ito ay darating sa loob sa pamamagitan ng mga linya ng control (12) at (4) mula sa Port A. Ang presyon ng likido sa tagsibol na na -load na bahagi ng pangunahing spool (1) ngayon ay dumadaloy sa pamamagitan ng control line (3), poppet (6) sa silid ng tagsibol (9). Sa type db3u ... 30/..., dumadaloy ito sa loob sa pamamagitan ng control line (10) sa tangke, o sa uri ng DB3U..30/.. y .., panlabas sa pamamagitan ng port Y. Dahil sa mga orifice (2) at (3) Ang isang pagbagsak ng presyon ay nangyayari sa pangunahing spool (1), ang koneksyon mula sa port A hanggang port B ay bukas. Ngayon ang fluid ng presyon ay dumadaloy mula sa port A hanggang Port B habang pinapanatili ang presyon ng operating ng balbula.

Kapag ang solenoid "a" ay pinalakas: ang presyon sa port A ay itinakda ng pilot valve II.

Kapag ang solenoid "b" ay pinalakas: ang presyon sa port A ay itinakda ng pilot valve I.

Ang setting ng presyon ng balbula ng pilot (7) ay dapat na mas mataas kaysa sa setting ng presyon ng piloto I at II.

I -type ang DB2U

Uri ng mga balbula ng presyon ng DB2U ay binubuo pangunahin ng isang balbula ng control ng direksyon (uri ng WE5 ...) at tatlong mga balbula ng pilot, ang pag -andar ng balbula na ito ay karaniwang kapareho ng uri ng balbula na DB3U.

Istraktura ng Pressure Relief Valve DB3U

Mga Simbolo
