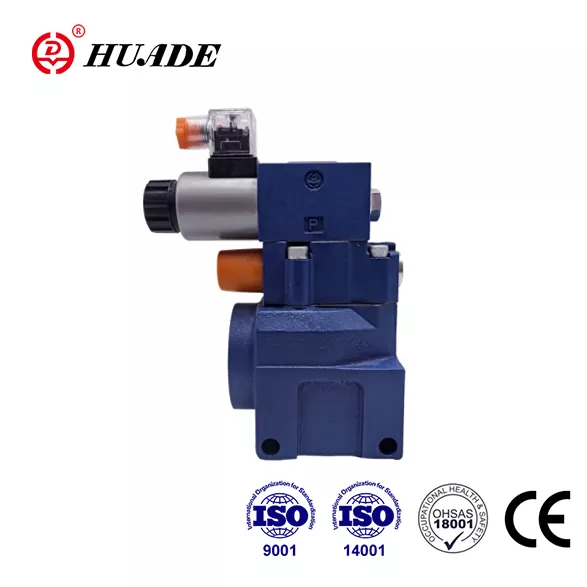

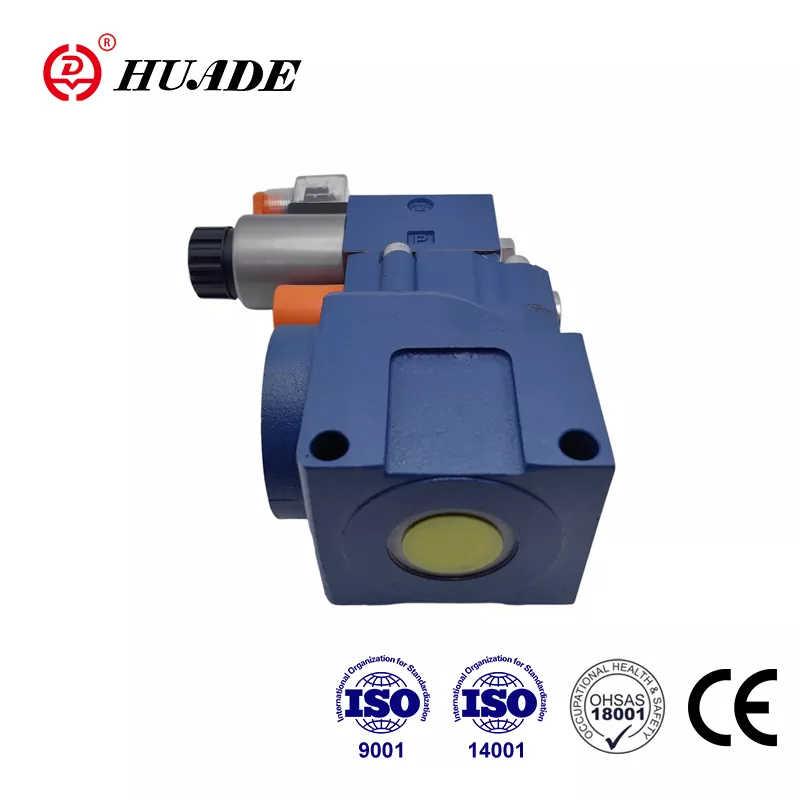

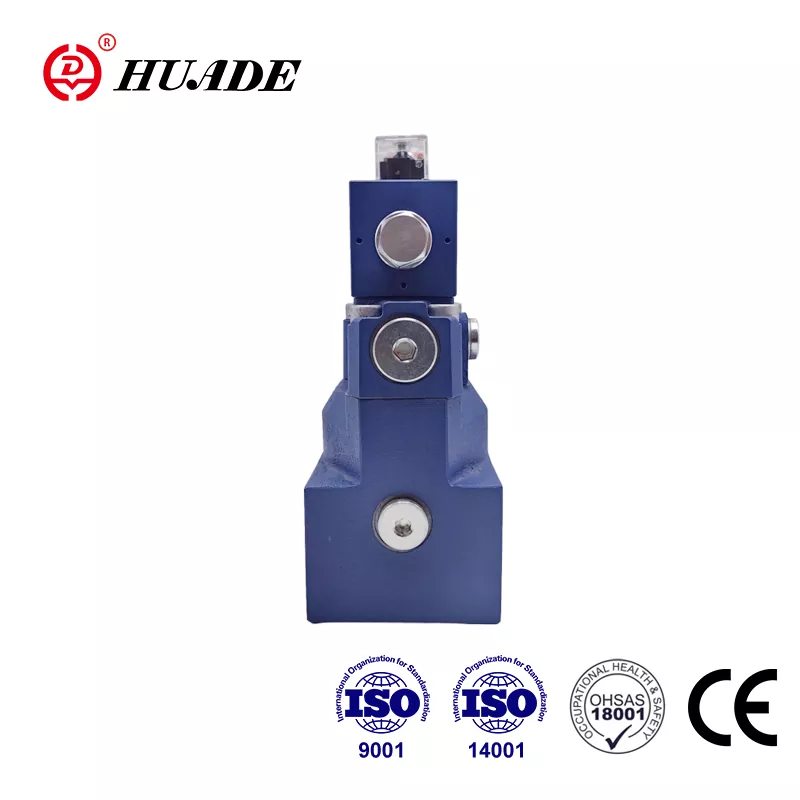

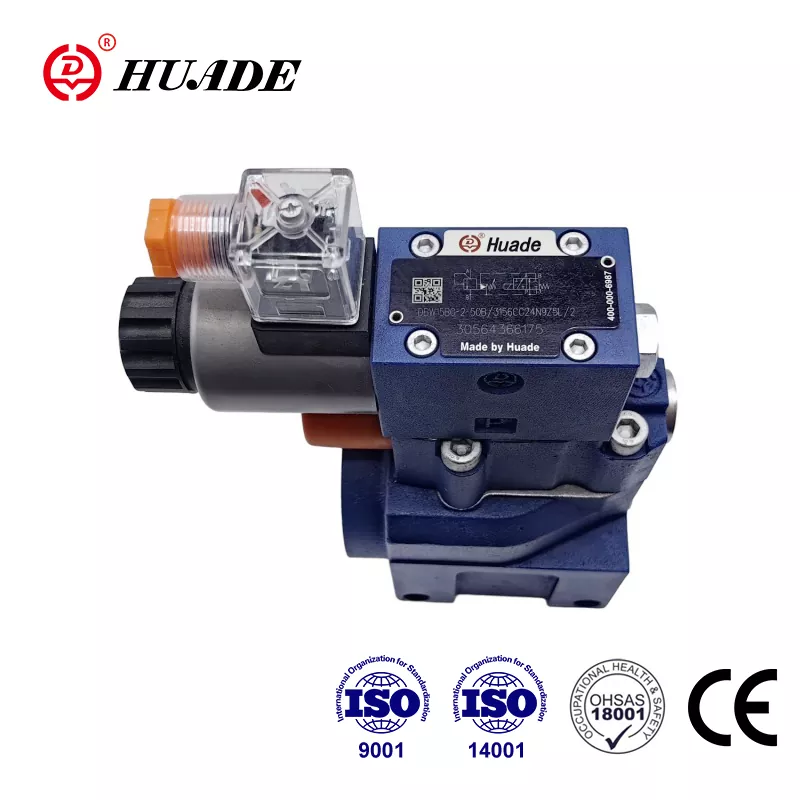

Pressure Relief Valve DBW 10

Ang Huade® Pressure Relief Valve DBW 10 ay mas matibay kumpara sa iba pang mga katulad na produkto. Ang dahilan ay ang Huade Hydraulic ay nagkaroon ng dalawang pangmatagalang kooperasyon sa Rexroth. Ang uri ng DBW 10 ay maaaring palitan ang parehong mga valve ng serye na inaalok ng Rexroth. Upang maibigay ang mga produktong haydroliko, ipinakilala ng pabrika ang 750 advanced na kagamitan sa paggawa mula sa buong mundo. Ang pabrika ay nagbabayad ng higit na pansin sa pagiging praktiko ng mga produkto at nakatuon sa pagbibigay ng mga customer ng abot -kayang haydroliko na mga balbula. Ang lahat ng mga sanga ng pabrika ay pumasa sa ISO9001, ISO14001 at OH SAS18001. Ang tatak ng Huade® ay may mataas na reputasyon sa China. Dahil sa maaasahang kalidad at matatag na pagganap, ang mga balbula ng presyon ng Huade® ay malawakang ginagamit sa makinarya ng engineering at konstruksyon at industriya ng militar at iba pang larangan.

Parameter ng produkto ng Pressure Relief Valve DBW 10

Tampok ng Produkto at Application ng Pressure Relief Valve DBW 10

Mga Tampok:

▶ Pag -mount ng subplate

▶ Porting pattern sa DIN 24 340, Form E, ISO 6264 at Cetop - RP 121H

▶ Koneksyon ng pipe

▶ Ipasok ang koneksyon

▶ Tatlong elemento ng pagsasaayos:

. Rotary knob

. Hex. ulo ng tornilyo na may proteksiyon na takip

. Lockable rotary knob na may scale

▶ Ang solenoid ay nagpapatakbo ng pag-alis sa pamamagitan ng built-in na direksyon ng spool valve

Application:

Ang mga balbula ng relief ng presyon ng DBW 10 ay ginagamit para sa limitasyon at solenoid na kumilos na pag -alis ng presyon ng control.

Pag -andar, Seksyon at Mga Simbolo ng Pressure Relief Valve DBW 10

Pangkalahatan

Ang mga balbula ng presyon ng DBW ay mga pilot na pinatatakbo ng mga balbula ng relief pressure.

Ang mga balbula ng relief relief (dB) ay binubuo pangunahin ng pangunahing balbula (1) na may pangunahing pagpupulong ng spool (3) at pinatatakbo na balbula ng piloto (2) na may elemento ng pagsasaayos ng presyon.

Pressure Relief Valve Type DB

Ang presyon na naroroon sa port ay isang kilos sa pangunahing spool (3). Kasabay nito ang presyon ng oras ay inilalapat sa pamamagitan ng mga linya ng control (6) at (7), na nilagyan ng mga orifice (4) at (5), sa tagsibol na na -load na bahagi ng pangunahing spool (3) at sa bola (8) sa balbula ng kontrol ng pilot (2). Kung ang presyon sa port ay lumampas sa set ng balbula sa tagsibol (9), bubukas ang bola (8) laban sa tagsibol (9).

Ang signal para sa ito ay darating sa loob sa pamamagitan ng mga linya ng control (10) at (6) mula sa Port A. Ang presyon ng likido sa tagsibol na na -load na bahagi ng pangunahing spool (3) ngayon ay dumadaloy sa pamamagitan ng control line (7), orifice bore (11) at bola (8) sa silid ng tagsibol (12). Sa uri ng DB ... 50B/... ito ay dumadaloy sa loob sa pamamagitan ng control line (13) sa tangke, o sa uri ng DB..50/.. Y..externally sa pamamagitan ng control line (14). Dahil sa mga orifice (4) at (5) ang isang pagbagsak ng presyon ay nangyayari sa pangunahing spool (3), bukas ang koneksyon mula sa port A hanggang Port B. Ngayon ang fluid ng presyon ay dumadaloy mula sa port A hanggang port B habang pinapanatili ang set ng operating pressure.

Ang balbula ng relief relief ay maaaring mai -load o lumipat sa ibang presyon (pangalawang yugto ng presyon) sa pamamagitan ng port "x" (15).

Pressure Relief Valve Type DBW

Ang pag -andar ng balbula na ito ay karaniwang katulad ng uri ng balbula DB

Ang pag-alis sa pangunahing spool (3), gayunpaman, ay nakamit sa pamamagitan ng pag-arte ng built-in na direksyon na balbula (16).

Istraktura ng DBW ... 50B

Simbolo ng DBW ... 50B

PAUNAWA

1. Ang likido ay dapat na na -filter. Ang minimum na filter fineness ay 20 ㎛.

2. Ang tangke ay dapat na magbubuklod at ang isang air filter ay dapat na mai -install sa pasukan ng hangin.

3. Mga produktibo nang walang subplate kapag umaalis sa pabrika, kung kailangan ang mga ito, mangyaring mag -order ng espesyal.

4.Valve pag -aayos ng mga tornilyo ay dapat na mataas na antas ng intensity (Class 10.9). Mangyaring piliin at gamitin, ang mga ito ayon sa parameter na nakalista sa sample na libro.

5. Ang pagkamagaspang ng ibabaw na naka -link sa balbula ay kinakailangang pagkamagaspang sa ibabaw ay 0.8.

6. Ang pagtatapos ng ibabaw ng piraso ng pag -aasawa ay kinakailangan sa 0.01/100mm.
