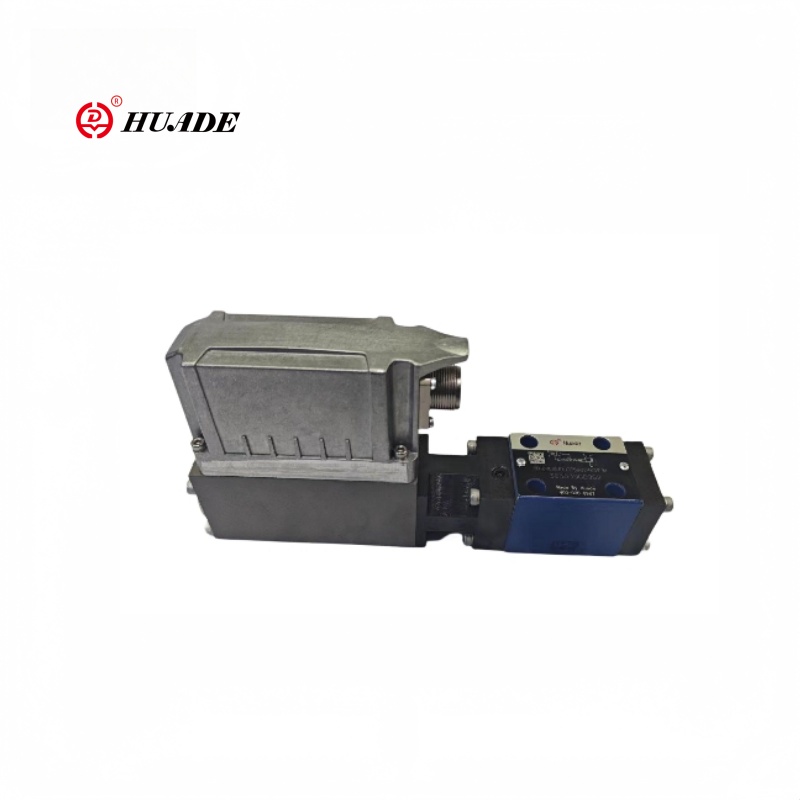

Ang anim na way na pilot na pinatatakbo na proporsyonal na presyon na binabawasan ang Valve Drebe 6x-1x series ay nagpatibay ng isang disenyo ng pilot, na maaaring mabawasan ang pangunahing puwersa ng pagmamaneho ng balbula at pagbutihin ang bilis ng tugon (ang tugon ng dalas ay maaaring umabot ng higit sa 10Hz). Ang anim na paraan na istraktura ay binabawasan ang pagiging kumplikado ng pipeline at angkop para sa mga compact na puwang. Sinusuportahan ng Valve Drebe 6x-1x ang mga karaniwang pang-industriya na protocol ng komunikasyon (tulad ng Profinet, Ethercat), na madaling isama sa mga intelihenteng hydraulic system.
| Teknikal na data | ||
| Pangkalahatan | ||
| Konstruksyon | Yugto ng piloto | Poppet Valve |
| Pangunahing yugto | Spool Valve | |
| Actuation | Proporsyonal na solenoid na may kontrol sa posisyon at OBE | |
| Uri ng koneksyon | Subplate, Pag-mount Hole Configur ng NG6 (ISO 4401-03-02-0-05) | |
| MOUNTING POSITION | Opsyonal | |
| Nakapaligid na saklaw ng temperatura ℃ | -20 ~+50 | |
| Timbang kg | 3.3 | |
| Paglaban sa panginginig ng boses, kondisyon ng pagsubok | Max.25g, inalog sa 3 sukat (24h) | |
Mga Tampok:
▶ Pilot operated valves na may feedback sa posisyon at on-board electronics para sa pagbabawas ng presyon ng system sa consumer (panloob na langis ng pilot lamang)
▶ 3-way na bersyon (P-A/A -T), PMIN = PT
▶ Naaayos sa pamamagitan ng posisyon ng armature laban sa compression spring
▶ Kinokontrol ng posisyon, minimal na hysteresis <1 %, mabilis na oras ng pagtugon, tingnan ang data ng teknikal
▶ Limitasyon ng presyon sa isang ligtas na antas kahit na may mga may sira na electronics (solenoid kasalukuyang i> IMAX)
▶ Para sa kalakip ng subplate, pagsasaayos ng pag-mount hole sa ISO 4401-03-02-0-05. Mga subplate tulad ng bawat katalogo ng sheet re45053 (magkahiwalay na mag -order)
▶ Plug-in Connector sa DIN 43563-AM6, tingnan ang Catalog Sheet Re 08008 (magkahiwalay ang mag-order)
▶ Data para sa on-board trigger electronics
Application:
Ang proporsyonal na presyon ng pagbabawas ng valve drebe 6x-1x series ay isang sangkap na may mataas na pagganap sa mga pang-industriya na hydraulic system, na angkop para sa mga kumplikadong kondisyon sa pagtatrabaho na nangangailangan ng tumpak na kontrol ng presyon at dynamic na tugon tulad ng makinarya ng konstruksyon, kagamitan sa metalurhiko, mga makina ng paghuhulma ng iniksyon at mga machine-casting machine.
Pangkalahatan

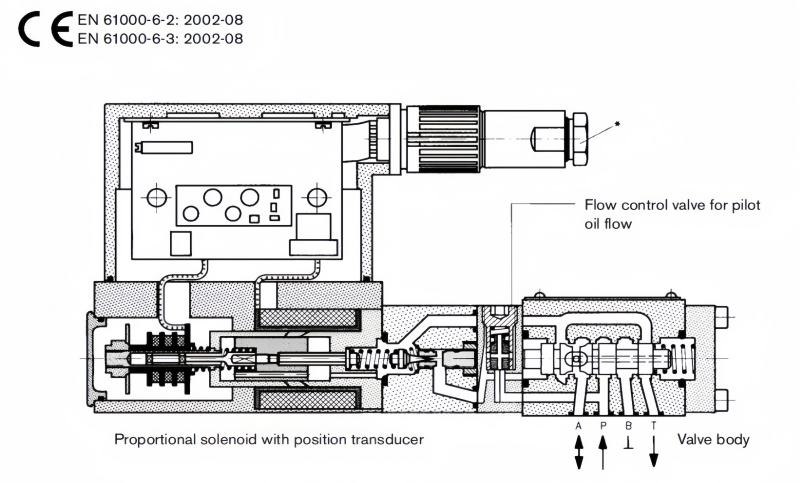

I-type ang Drebe6x proporsyonal na presyon ng pagbabawas ng mga balbula ay pinatatakbo ang pilot na may 3-way na pangunahing yugto.
Ang pilot valve (Pressure Relief Valve Pilot Stage) ay ibinibigay sa loob ng isang kinokontrol na daloy ng pilot oil sa pamamagitan ng P.
Ang mga balbula ay kumilos sa pamamagitan ng isang posisyon na kinokontrol na proporsyonal na solenoid na may on-board electronics.
Sa mga balbula na ito, ang presyur sa isang (consumer) ay maaaring walang hanggan na nababagay at mabawasan na may kaugnayan sa setting.
Pangunahing prinsipyo
Upang ayusin ang presyon ng system sa isang, isang setting ay nakatakda sa mga electronics ng trigger. Batay sa setting na ito, kinokontrol ng electronics ang posisyon ng solenoid laban sa puwersa ng tagsibol. Ang proporsyonal na solenoid ay nakaposisyon nang tumpak sa curve ng katangian ng tagsibol. Ang yugto ng piloto ay ibinibigay ng langis mula sa P sa isang rate ng daloy ng <0.6 L/min sa pamamagitan ng isang balbula ng control control. Ang presyon ng pilot ay inihambing sa presyon ng consumer (kasama ang tagsibol) sa A at regulated.
Ang tagsibol ay nagreresulta sa Pamin = P sa T.
Limitasyon ng presyon para sa maximum na kaligtasan
Kung ang isang kasalanan ay nangyayari sa electronics, upang ang solenoid kasalukuyang (IMAX) ay lalampas sa tinukoy na antas nito sa isang hindi makontrol na paraan, ang presyon ay hindi maaaring tumaas sa antas
Ang maximum na puwersa ng tagsibol.
