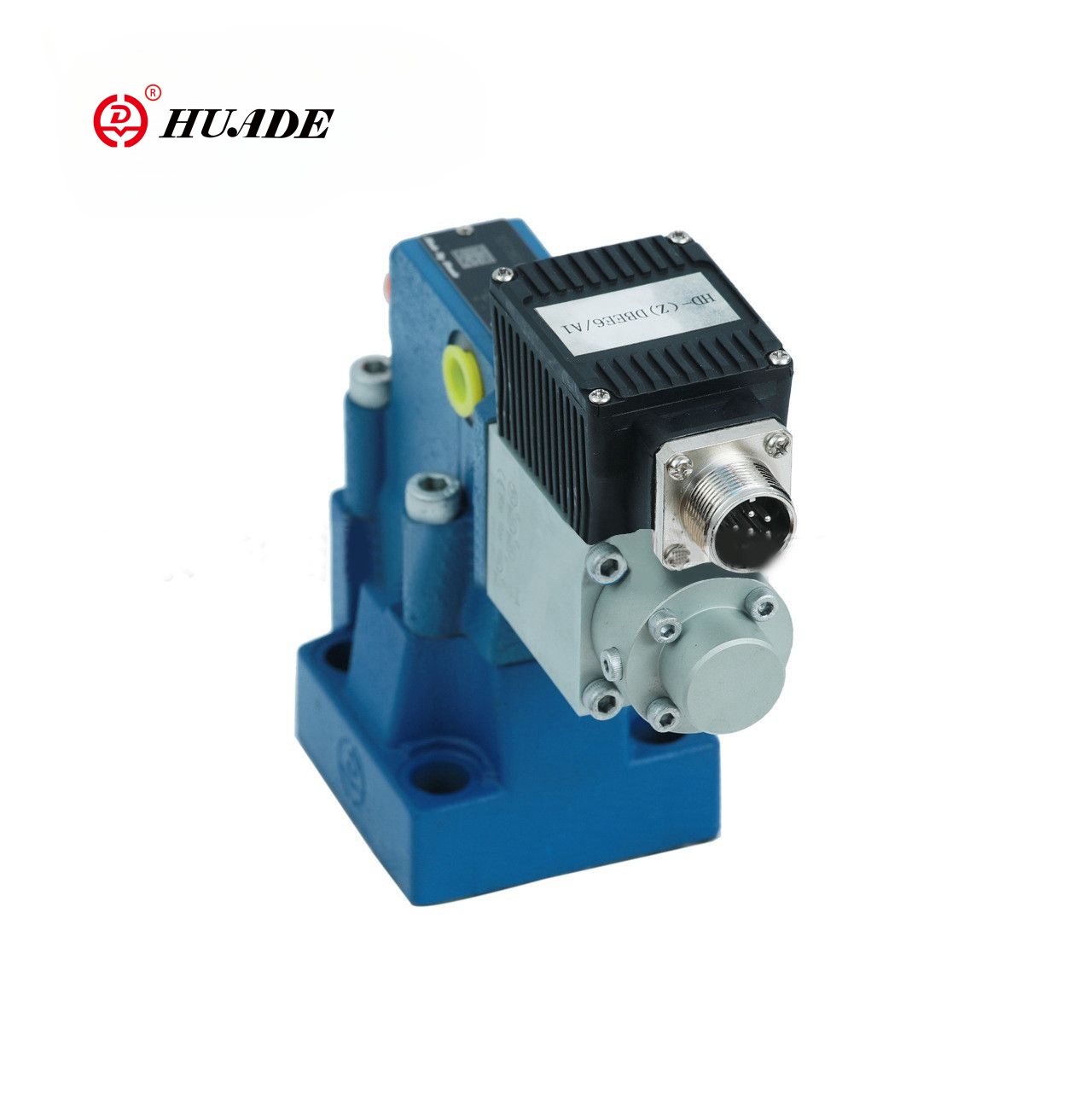

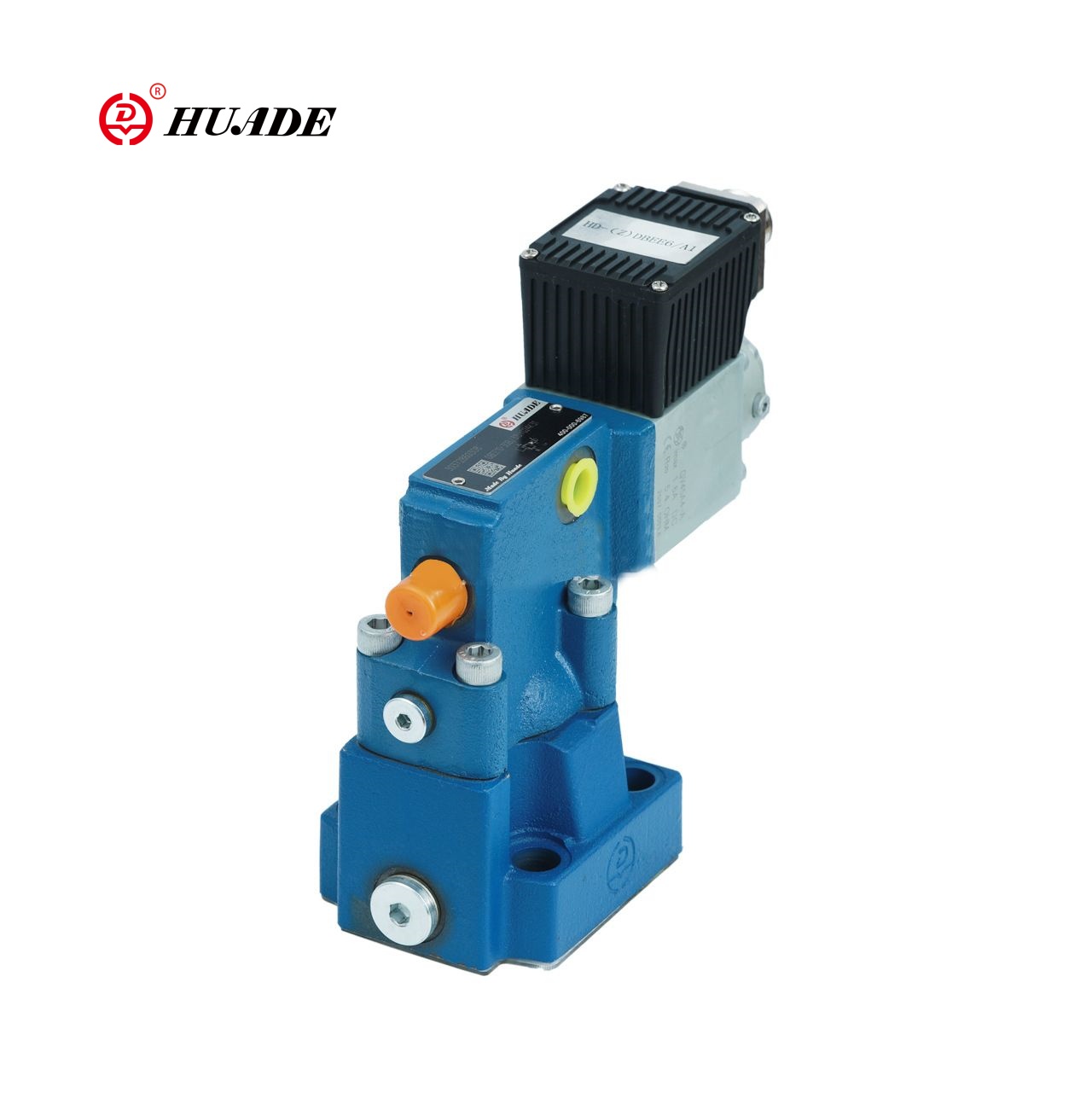

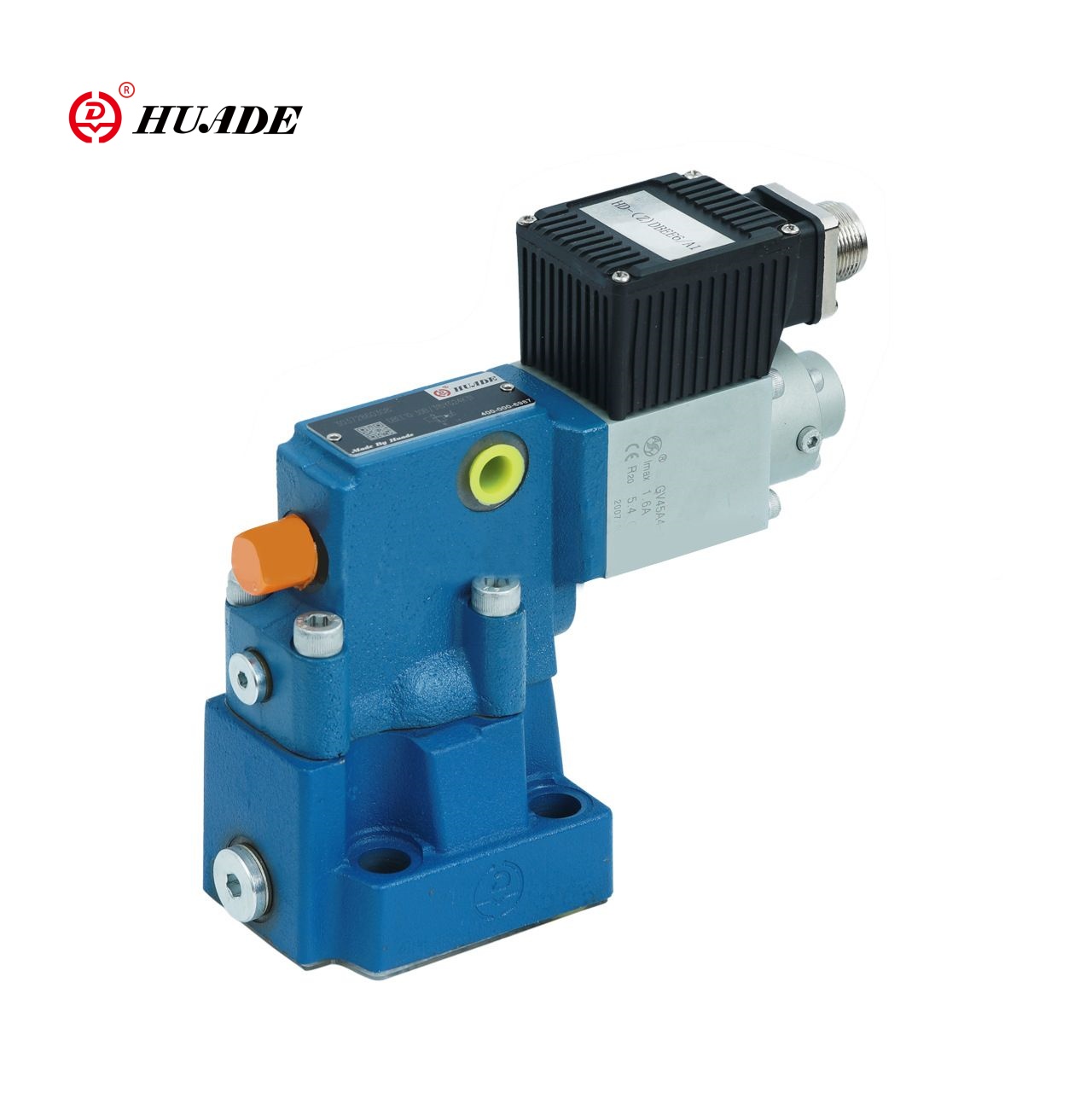

Ang ZDBEE-1x proporsyonal na balbula ng kaluwagan ay isang balbula na pinatatakbo ng pilot, na hinihimok ng isang proporsyonal na solenoid upang makamit ang setting na walang hakbang at tumpak na kontrol ng presyon ng system. Ang proporsyonal na balbula na ito ay maaaring ganap na mapalitan ang parehong modelo mula sa Rexroth. Ang Huade Hydraulic Valves ay nagpatibay ng parehong mga pamantayan tulad ng Rexroth, ngunit mas mababa ang presyo.
| Pangkalahatan | ||
| Pag -install | Opsyonal | |
| Saklaw ng temperatura ng imbakan (℃) | -20 hanggang +80 | |
| Nakapaligid na saklaw ng temperatura | Dbe at zdbe (℃) | -20 hanggang+70 |
| Dbee at zdbee (℃) | -20 hanggang +50 | |
| Timbang | Dbe at zdbe (kg) | 2.4 |
| Dbee at zdbee (kg) | 2.5 | |
| Hydraulic (sinusukat sa ʋ = 46 mm2/s at t = 40 ° C ± 5 ℃ | ||
| Max. operating pressure | Ports P: P1-P2: A1-A2: B1-B2 MPa | 31.5 |
| Port t mpa | 5 | |
| Max. Settle Pressure | Pressure Stage 5 MPa | 5 |
| Yugto ng Pressure 10 MPa | 10 | |
| Pressure Stage 20 MPa | 20 | |
| Pressure Stage 31.5 MPa | 31.5 | |
| Min. Ang nakaayos na presyon sa halaga ng signal 0 MPa | Tingnan ang mga katangian ng curves | |
| Ibalik ang presyon ng port a; na may panlabas na pilot oil drain (y) | hiwalay at sa zero pressure sa tangke | |
| Pilot oil flow l/min | 0.6o1.2 | |
| Max. Daloy l/min | 30 | |
| Pressure Fluid | Mineral Oil (HL, HLP) hanggang DIN 51 524 | |
| Saklaw ng temperatura ng fluid ng presyon | -20to+80 | |
| Saklaw ng lapot mm2/s | 15 hanggang 380 | |
| Elektriko | 24v dc | |
| Min.Control Current (MA) | 100 | |
| Max.Control Kasalukuyang Ma | 1600 | |
| Solenoid Coil Resistance | Malamig na halaga sa 20 ° C (Ω) | 0.54 |
| Halaga ng max.warm (ω) | 7.8 | |
| Tungkulin | 100 | |
| Mga koneksyon sa elektrikal | Dbe at Zdbe | Na may sangkap na plug sa DIN EN 175 301 ~ 803 |
| Plug-in Connector sa DIN EN 175 301-803 | ||
| Dbee at Zdbee | Na may sangkap na plug toe DLN 43 563-AM6-3 | |
| Plug-in connector toe din 43 563-BF6-3 | ||
| Proteksyon ng balbula sa DIN 40 050 | IP 65 | |
| Kontrolin ang mga electronics para sa DBEE at ZDBEE | Isinama sa balbula | |
| Para sa DBE at Zdbe | ||
| Amplifier sa Eurocard format analogue | HD-VT-VSPA1-1-1X/ | |
Mga Tampok:
▶ Valve para sa paglilimita ng isang presyon ng system
▶ Ang pagkilos sa pamamagitan ng proporsyonal na solenoids
▶ Para sa subplate na pag -mount o disenyo ng plate ng sandwich
▶ Valve at kontrolin ang mga electronics mula sa isang solong mapagkukunan
▶ Mga Uri ng HD-ZDBEE na may Integrated Control Electronics
①Low halimbawa pagkalat ng curve ng katangian ng halaga ng curve ng halaga
②Independently adjustable pataas at pababa ng mga rampa
Application:
Ang ZDBEE-1x proporsyonal na balbula ng kaluwagan ay angkop para sa mga hydraulic system na nangangailangan ng tumpak na kontrol sa presyon, tulad ng makinarya ng engineering, mga machine ng paghubog ng iniksyon, mga kagamitan sa metalurhiko at iba pang mga patlang.
Proporsyonal na mga balbula ng relief pressure, ang mga uri ng HD-DBE ay kumilos sa pamamagitan ng isang proporsyonal na solenoid. Ang mga balbula na ito ay ginagamit upang limitahan ang isang presyon ng system. Sa mga balbula na ito posible na walang hawak na ayusin ang presyon ng system, na kung saan ay limitado, na may kaugnayan sa halaga ng de -koryenteng utos.
Ang mga balbula na ito ay karaniwang binubuo ng isang proporsyonal na solenoid (1), ang pabahay (2), ang kartutso ng balbula (3), ang spool (4) at ang pilot poppet (8). Ang proporsyonal na solenoid ay nagko -convert ng de -koryenteng kasalukuyang proporsyonal sa isang mekanikal na puwersa. Ang isang pagtaas sa kasalukuyang mga sanhi ng isang kaukulang pagtaas sa Solenoid Force. Ang solenoid armature chamber ay puno ng haydroliko na likido at balanse ng presyon. Ang setting ng presyon ng system ay isinasagawa sa pamamagitan ng proporsyonal na solenoids (1) na may kaugnayan sa halaga ng utos. Ang presyur na nagmula sa system sa port p ay kumikilos sa kanang bahagi ng spool (4). Kasabay nito ang presyon ng system ay kumikilos sa pamamagitan ng control line (6) na nilagyan ng isang orifice (5) sa tagsibol na naka -load na bahagi ng spool (4). Sa pamamagitan ng isang karagdagang rifice (7) Ang presyon ng system ay kumikilos sa pilot poppet (8) laban sa puwersa ng proporsyonal na solenoid (1). Kapag naabot na ng presyon ng system ang pre-set na halaga ng pilot poppet (8) na nakataas mula sa upuan nito. Depende sa modelo, ang langis ng pilot ay maaari na ngayong dumaloy sa labas sa pamamagitan ng port a (y) o panloob sa tangke, ito ay may epekto ng paglilimita sa presyon sa tagsibol na naka -load na bahagi ng spool (4). Kung ang presyur ng system ay patuloy na tumaas nang bahagya pagkatapos ang mas mataas na presyon sa kanang bahagi ng spool ay nagtutulak sa spool sa kaliwa sa posisyon ng control P hanggang T. sa isang minimum na kontrol ng kasalukuyang -corresponding sa isang halaga ng utos ng zero -Ang minimum na pag -aayos ng presyon ay itatakda.
Istraktura ng proporsyonal na balbula ng relief valve zdbe-1x
Istraktura ng proporsyonal na pressure relief valve zdbee-1x
Sa mga tuntunin ng functional na disenyo, ang proporsyonal na balbula ng ZDBEE-1x ay karaniwang tumutugma sa mga proporsyonal na balbula ng zdbe. Ang pagkakaiba lamang ay ang proporsyonal na solenoid ay nilagyan ng isang pabahay ⑩, sa loob kung saan itinayo ang electronic controller. Ang power supply at set point boltahe ay natanggap sa pamamagitan ng isang plug-in connector (11).
Ang set point-pressure na katangian ng curve ay preset ng tagagawa batay sa prinsipyo ng minimum na pagpapahintulot sa pagmamanupaktura. Ang mga oras ng rampa para sa pagtaas ng presyon at pagbaba ay maaaring nakapag -iisa na nababagay gamit ang kani -kanilang potentiometer.
Simbolo ng proporsyonal na pressure relief valve zdbee-1x
