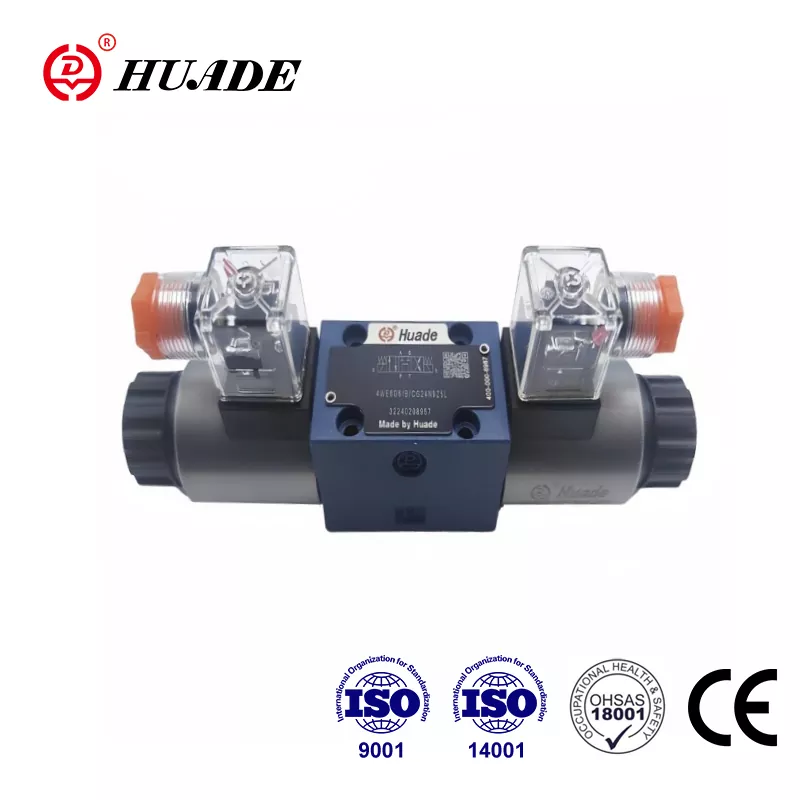

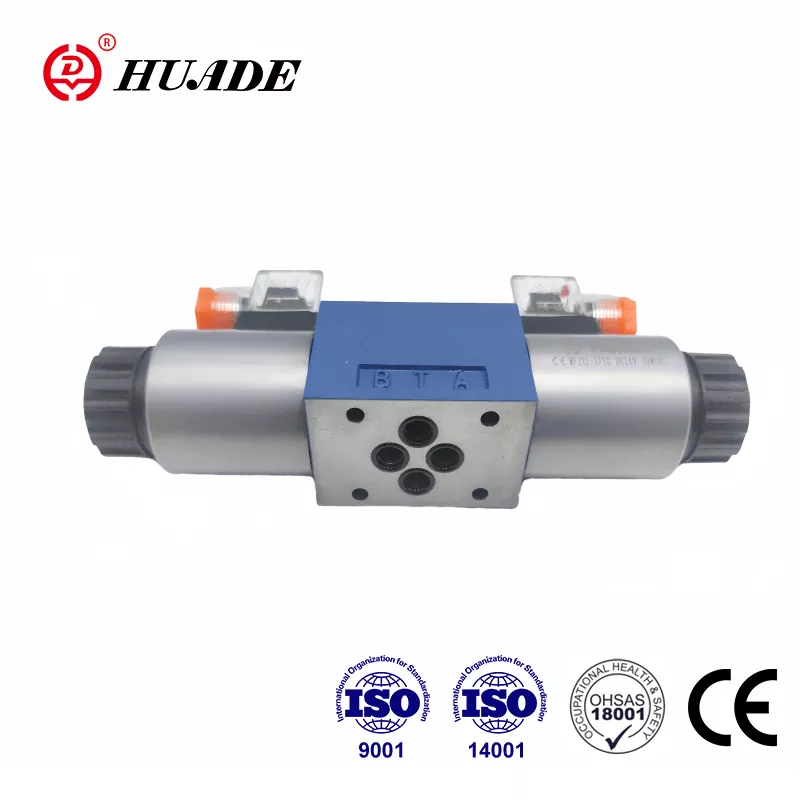

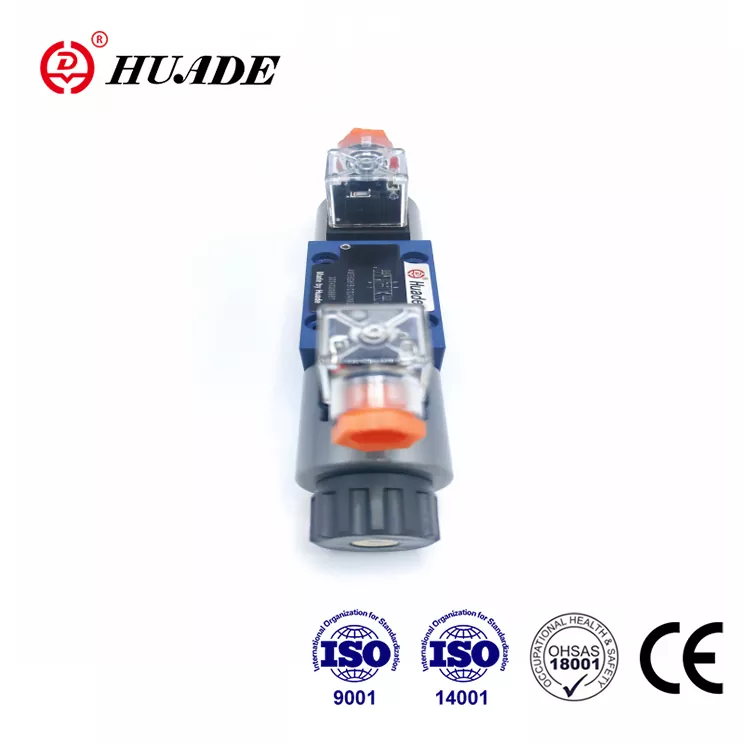

Ang serye ng Huade Hydraulics '4We6 ay gumagamit ng parehong mga pamantayan sa paggawa tulad ng Rexroth, na maaaring palitan ang Rexroth Directional Valve 4We6 Series. Ang serye ng 4We6 ng Huade ay isang solenoid-operated, 4-way/3-posisyon na control control valve na idinisenyo bilang isang direktang kapalit para sa katumbas na serye ni Rexroth. Sa magkaparehong mga sukat ng porting at mga parameter ng pagganap, tinitiyak ng Directional Valve 4We6 ang walang putol na pagsasama sa umiiral na mga haydroliko na sistema habang nag-aalok ng 20-30% na pagtitipid sa gastos.
| Haydroliko | |||
| Max.operating pressure port A, B, P (MPA) | Hanggang sa 35.0 | ||
| Port t (㎫) | 21 (-); 16 (～) | ||
| Sa mga simbolo A at B, ang Port T ay dapat gamitin bilang isang port ng kanal kung ang operating pressure ay nasa itaas ng pinahihintulutang presyon ng tangke. | |||
| Max.flow (l/min) | 80 (-); 60 (～) | ||
| Pressure Fluid | Mineral na langis o pospeyt ester | ||
| Saklaw ng lapot (mm2/s) | 2.8 ~ 500 | ||
| Saklaw ng temperatura ng Pressure Fluid （℃） | -30 ～+80 | ||
| Antas ng kontaminasyon | Pinakamataas na pinahihintulutang antas ng kontaminasyon ng hydraulic fluid sa NAS 1638 Class9. Kaya't inirerekumenda namin ang isang filter na may isang minimum na rate ng pagpapanatili ng β10≥75 | ||
| Elektriko | |||
| Uri ng Boltahe | DC | AC 50/60Hz | |
| Magagamit na mga boltahe (v) | 12, 24, 42, 60, 96 | 42, 110, 120, 230 | |
| 110, 180, 205, 220 | 50/60Hz | ||
| Power Consumption (W) | 30 | ||
| Holding Power (VA) | - | 50 | |
| Switch-On Power (VA) | - | 220 | |
| Tungkulin | tuloy -tuloy | ||
| Oras ng paglipat sa IS0 6403 | Sa (ms) | 25 hanggang 45 | 10 hanggang 20 |
| Off (MS) | 10 hanggang 25 | 15 hanggang 40 | |
| Proteksyon sa DIN | IP 65 | ||
| Dalas ng paglipat (siklo/h) | hanggang sa 15000 | Hanggang sa 7200 | |
▶Uri:Solenoid-actuated, spool-type na direksyon ng balbula
▶Mga Posisyon/Ports:4-way, 3-posisyon
▶Rating ng presyon:Hanggang sa 315 bar
▶Kapasidad ng daloy: Hanggang sa 80 l/min
▶Mga Pagpipilian sa Boltahe:24V DC / 110V AC / 220V AC
▶Laki ng Port:NG6
▶Mga Materyales ng Selyo:NBR/FKM
Mga kalamangan kumpara sa Rexroth
Ang mga direksyon na balbula ng ✔huade 4We6 ay maaaring ganap na mapagpapalit sa parehong serye na inaalok ng Rexroth, tulad ng pagtutugma ng mga sukat ng pag -mount, porting, at mga konektor ng elektrikal.
Ang mga direksyon na balbula ng Huade 4We6 ay mas mahusay sa gastos sa mga tuntunin ng naisalokal na produksyon ay binabawasan ang oras ng tingga at pagpepresyo.
✔ Ang Huade ay may mahigpit na sistema ng inspeksyon ng QC, na ang bawat produkto ay masuri na 100% para sa pagtagas, katatagan ng presyon, at buhay ng ikot.
Karaniwang mga aplikasyon
Ang Huade's Diectional Control Vaves 4We6 ay ligaw na ginagamit sa mobile hydraulics, pang -industriya na makinarya at nababago na mga sistema ng enerhiya na ECT.

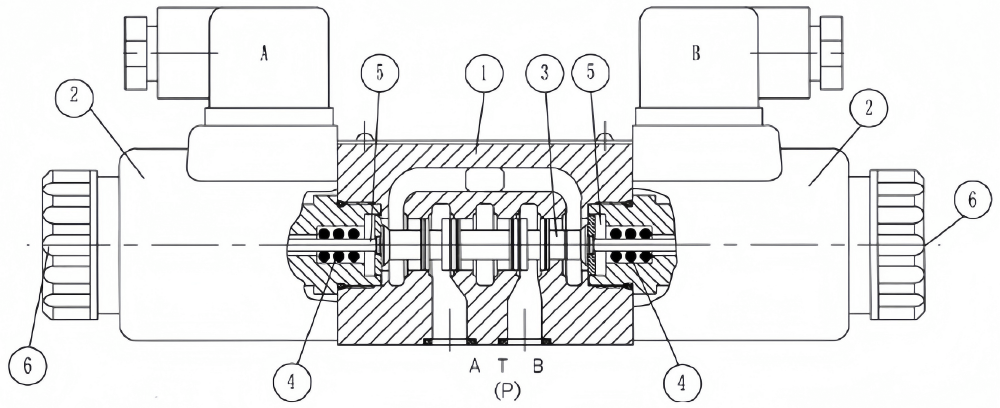

Istraktura diagram ng 4we6 61b

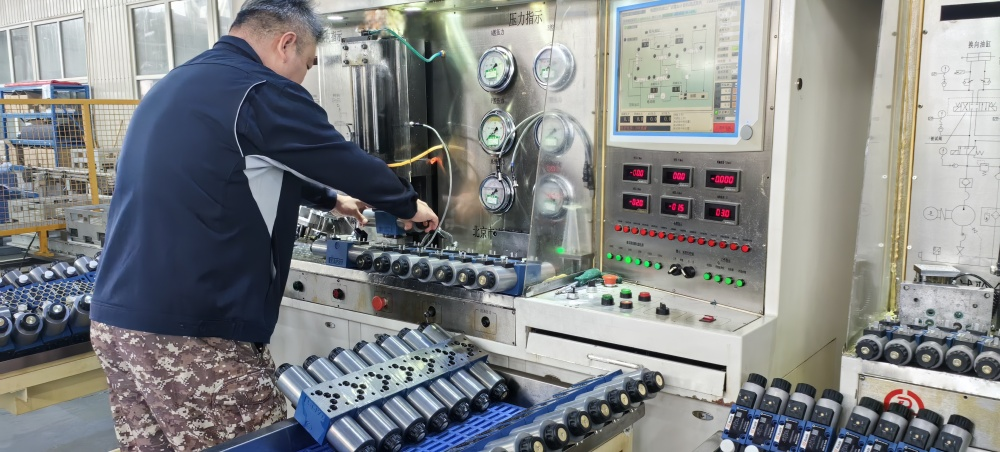

Pagsubok sa stress

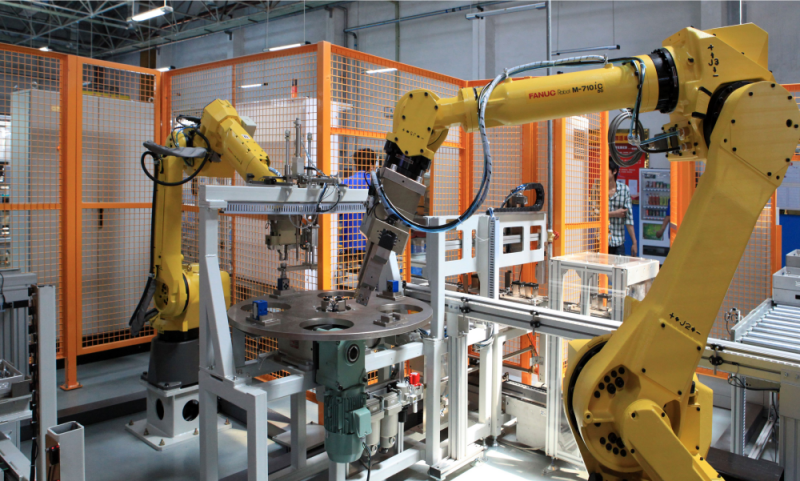

Awtomatikong Manipulator
