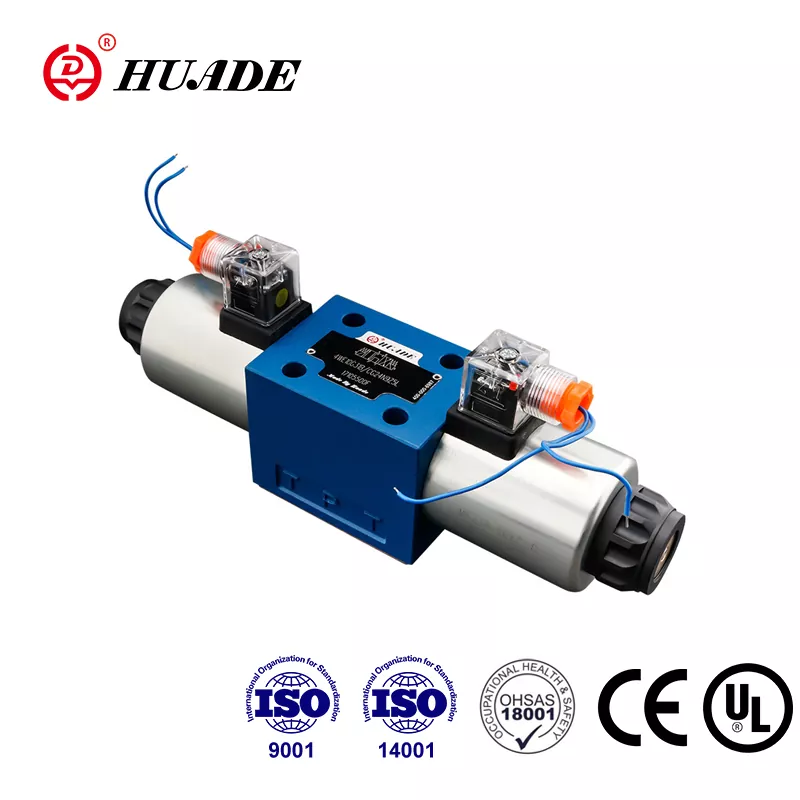

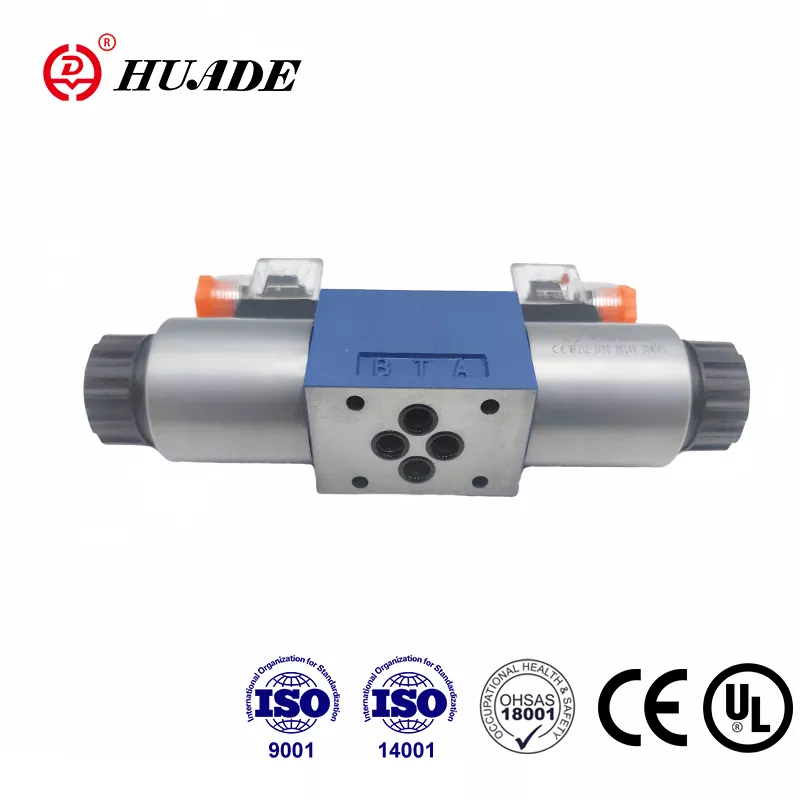

Ang Beijing Huade Hydraulic ay itinatag noong 1979, ito ay nabuo ngayon sa isang malaking pangkat ng negosyo na pag-aari ng estado na dalubhasa sa disenyo, pagmamanupaktura, at serbisyo ng mga haydroliko na mga balbula at kagamitan. Ang Huade® Directional Spool Valve Type 4we 10 D ay isang abot -kayang alternatibo sa parehong modelo na inaalok ng Rexroth. Ang serye ng Solenoid Directional Valve ay pumasa sa mga sertipikasyon ng CE at UL. Ang mga balbula ay mai-pack sa mga karaniwang karton na may mga label na anti-counterfeiting. Ang pabrika ay pumasa sa mga sertipikasyon ng system ng pamamahala ng kalidad, pamamahala sa kapaligiran, at pamamahala sa kalusugan at kaligtasan sa trabaho. Ang Huade® Hydraulic Directional Valves ay malawakang ginagamit sa marine steering gear hydraulic system, Slewing Crane System at adjustable pitch propeller hydraulic system, ang Huade ay nagmamay -ari ng isang malaking pangkat ng customer sa industriya ng dagat.
|
Operating pressure max. |
Ports A.B.P (MPA) |
hanggang 31.5 |
|
Ports T (MPA) |
16 |
|
|
Daloy max (l/min) |
120 |
|
|
Seksyon ng Cross (Posisyon ng Paglipat 0): |
Na may simbolo Q tinatayang.6 % ng nominal area |
|
|
Pressure Fluid |
Mineral na langis (para sa selyo ng NBR) o pospeyt ester (para sa selyo ng FPM) |
|
|
Saklaw ng temperatura ng Pressure Fluid （℃） |
-30 ～+80 |
|
|
Saklaw ng lapot (mm2/s) |
2.8 ~ 500 |
|
|
Timbang (kg) |
Balbula na may 1 solenoid |
5.1 (DC), 4.3 (AC) |
|
Balbula na may 2 solenoids |
6.7 (DC), 5.1 (AC) |
|
Mga Tampok:
▶ Direktang solenoid na pinatatakbo na direksyon ng spool valve bilang karaniwang bersyon
▶ Wet pin dc o ac solenoids na may naaalis na coils
▶ Perpektong balangkas
▶ Maaaring mapalitan ang mga coil nang hindi binubuksan ang silid na masikip ng presyon
▶ Pagpili ng alinman sa sentral o indibidwal na mga koneksyon sa kuryente
▶ Opsyonal na over-ride ng kamay
▶ Mahabang buhay
▶ Porting pattern sa DIN 24 340 Form A, ISO 4401 at Cetop - RP 121H
Application:
Ang 4We 10 d ay solenoid na pinatatakbo na direksyon ng spool balbula. Kinokontrol nito ang pagsisimula, ihinto at direksyon ng isang likido.
Ang mga direksyon na balbula ay karaniwang binubuo ng pabahay (1), isa o dalawang solenoids (2), control spool (3), at isa o dalawang pagbabalik na bukal (4). Sa pamamahinga, ang control spool (3) ay gaganapin sa gitnang o paunang posisyon sa pamamagitan ng pagbabalik ng mga bukal (4) (maliban sa kaso ng mga salpok na spool). Ang control spool (3) ay pinatatakbo ng wet pin solenoids (2). Ang puwersa ng solenoid (2) ay kumikilos sa control spool (3) at inililipat ito mula sa posisyon ng pahinga nito sa nais na posisyon ng pagtatapos. Pinapayagan nito ang libreng daloy mula sa P hanggang A at B hanggang T o P hanggang B at A hanggang T.
Sa de-energizing solenoid (2) control spool (3) ay ibabalik sa paunang posisyon nito sa pamamagitan ng pagbabalik ng tagsibol (4).
Opsyonal na over-ride ng kamay (5) pemits control spool (3) na ilipat nang walang mga solenoids na pinalakas.
Istraktura diagram ng 10 30B series
1. Ang likido ay dapat na na -filter. Ang minimum na filter fineness ay 20 ㎛.
2. Ang tangke ay dapat na magbubuklod at ang isang air filter ay dapat na mai -install sa pasukan ng hangin
3. Mga Produkto nang walang subplate kapag umaalis sa pabrika, kung kailangan ang mga ito, mangyaring mag -order ng espesyal.
4. Ang pag -aayos ng mga tornilyo ng balbula ay dapat mapili at magamit ayon sa parameter na nakalista sa sample na libro
5. Ang pagkamagaspang ng ibabaw na naka -link sa balbula ay kinakailangan sa 0.8.
6. Ang pagtatapos ng ibabaw ng piraso ng pag -aasawa ay kinakailangan sa 0.01/100mm.
