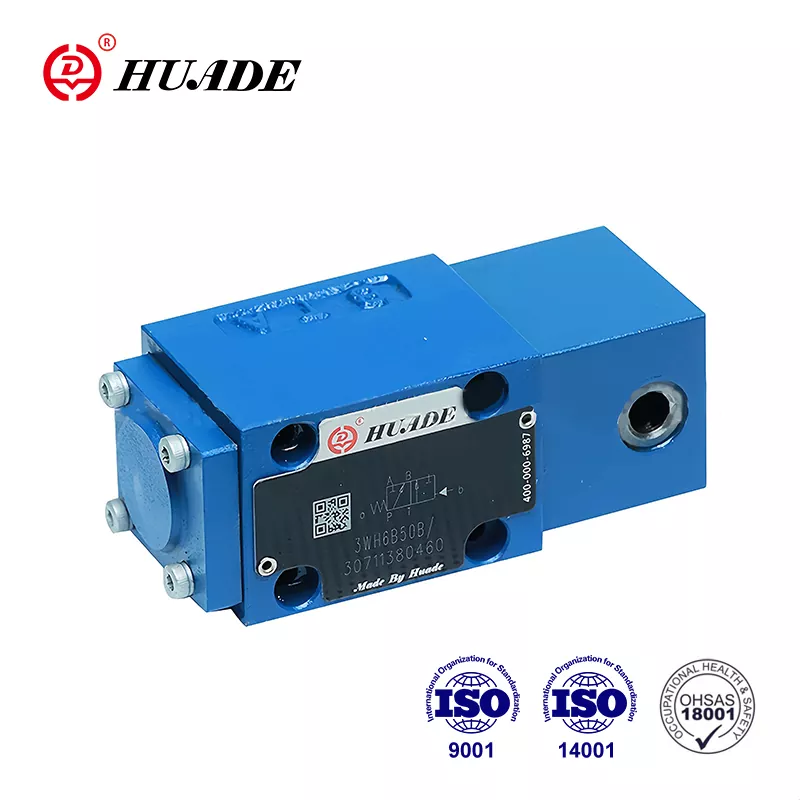

Directional Control Valve WH

Ang pangunahing negosyo ng Huafilter ay ang pagbibigay ng Huade® brand directional control valves at pag-aayos ng hydraulic system sa loob ng ilang taon. Sinimulan namin ang negosyo sa ibang bansa mula 2023 dahil sa pagiging internasyonal na distributor na pinahintulutan ng Huade Hydraulic. Ang Hydraulic Directional Control Valve WH ay ibinebenta sa China at sa mga dayuhang bansa na may mataas na kalidad at mas mababang presyo. Mayroong isang taong warranty para sa bawat directional control valve. Sa loob ng panahon, libre itong ayusin. Ang Huade® ay isang natatanging tatak sa industriya ng haydroliko ng Tsino. Ang kalidad ng fluid operated valve na ito ay maaaring ganap na umayon sa mga kinakailangan ng mga customer. Kami ay may karanasang mga inhinyero na makapagbibigay ng napapanahong teknikal na suporta. Makipag-ugnayan sa amin para sa cost-effective, maaasahang hydraulic na mga produkto at nangungunang serbisyo!

Magpadala ng Inquiry PDF Download

Paglalarawan ng Produkto

Bilang isang nangungunang tagagawa sa industriya ng haydroliko ng China, ang Huade Hydraulic ay nagkaroon ng dalawang pangmatagalang karanasan sa pakikipagtulungan sa Rexroth. Ang Huade® directional control valve type WH ay mas advanced sa teknolohiya at mas matibay kaysa sa mga katulad na produkto sa linyang ito. Ang Huade ay nagpapatakbo ng higit sa 750 piraso ng mga advanced na kagamitan sa produksyon na na-import mula sa buong mundo upang matiyak ang mataas na kalidad ng mga produktong haydroliko. Ito ay mas advanced sa teknolohiya at mas matibay kaysa sa mga katulad na produkto sa linyang ito. Ang pabrika ay umabot sa mga internasyonal na pamantayan, ibig sabihin, ISO9001, ISO14001 at OH SAS18001. Ang serye ng mga directional valve na ginawa ng Huade Hydraulic ay malawakang ginagamit sa marine hydraulic system. Nagmamay-ari si Huade ng malaking grupo ng customer sa industriya ng dagat.

Parameter ng produkto ng Directional Control Valve WH

Sukat		6	10
Max.operating pressure	Mga Port A, B, P(MPa)	hanggang 31.5
	Port T (MPa)	hanggang 16
May mga simbolo na A at B port T ay dapat gamitin bilang leakage port kung ang operating pressure ay mas malaki sa 16.0 MPa
Max ng daloy (L/min)		hanggang 60	hanggang 120
Nagpapatakbo sa daloy (Posisyon ng spool 0)		Simbolo Q6% ng nominal na cross-sectional area
		Simbolo W, 3% ng nominal na cross-sectional area
Fluid		Mineral na langis o phosphate ester
Saklaw ng temperatura ng pressure fluid （℃）		-20～+80
Saklaw ng lagkit (mm2/s)		2.8~500
Timbang(kg)	1 operating cylinder	humigit-kumulang.2	humigit-kumulang 3.5
	2 operating cylinder	tinatayang.2.2	humigit-kumulang.4.5
Plot pressure(MPa)	min	0.6 hanggang 1> presyon ng tangke	0.5
	max	20	6

Tampok ng Produkto At Paglalapat ng Directional Control Valve WH

Mga Tampok:

▶ Direktang pinapatakbo na direksyong spool valve

▶ Dalawang posisyong balbula na may limitasyon sa stroke na opsyonal

▶ Pag-mount ng subplate

▶ Mounting pattern sa Din 24 340 form A, ISO 4401 at CETOP - RP 121H

Application:

Ang mga WH valve ay hydraulic operated directional spool valves. Ginagamit ang mga ito para sa kontrol ng paghinto, pagsisimula at direksyon ng isang daloy

Mga Function, Seksyon ng Directional Control Valve WH

Ang mga directional valve ay pangunahing binubuo ng housing (1), isa o dalawang operating elements (2) (hydraulically, pneumatically operating cylinder), ang control spool (3), pati na rin ang isa o dalawang return spring (4).

Sa pamamahinga ang control spool (3) ay pinananatili sa gitna o panimulang posisyon ng mga return spring (3) (maliban sa impulse valve).

Ang control spool (3) ay itinutulak sa kinakailangang posisyon ng paglipat ng mga elemento ng operating.

Gamit ang detent, i-type ang ..OF/.

Available din ang hydraulically o pneumatically operated directional valves bilang 2-position valve na may detent (5). Kapag ang mga operating elemento na may detent ay ginagamit bawat paglipat ng posisyon ay maaaring naka-lock.

Nang walang return spring, walang detent, type..O/.

Kapag gumagamit ng mga operating elemento na walang return spring at walang detent, walang tinukoy na posisyon ng paglipat sa pahinga.

Diagram ng istraktura

Cartridge throttle

Ang paggamit ng isang cartridge throttle ay pagkatapos ay kinakailangan kapag sa panahon ng mga pamamaraan ng paglipat sa mga ibinigay na mga kondisyon ng operating ay nagaganap na lumampas sa mga limitasyon ng pagganap ng balbula.

Nakasaksak ito sa P-channel ng directional valve.
