Kapag nagtatrabaho sa mga hydraulic system, ang pagpili ng tamang direksyon ng control valve ay maaaring gumawa o masira ang iyong operasyon. Ang direksyon ng control valve wmm 10 mula sa Bosch Rexroth ay naging isang tanyag na pagpipilian sa mga setting ng pang -industriya, at sa mabuting dahilan. Ang mano -manong pinatatakbo na balbula ay humahawak ng mataas na presyon at mataas na rate ng daloy habang pinapanatili ang pagiging maaasahan na mahirap tumugma.
Ano ang tumayo sa WMM 10
Ang direksyon ng control valve WMM 10 ay idinisenyo para sa manu -manong kontrol ng haydroliko na likido sa pang -industriya na makinarya. Ang nagtatakda nito ay ang kakayahang hawakan ang presyon hanggang sa 315 bar sa mga port p, a, at b, na may mga rate ng daloy na umaabot sa 160 litro bawat minuto. Mahalaga ang mga bilang na ito dahil pinapayagan nila ang balbula na kontrolin ang mga malalaking hydraulic actuators nang hindi nakompromiso sa oras ng pagtugon o katumpakan.
Ang balbula ay gumagamit ng isang simple ngunit epektibong disenyo. Kapag inilipat mo ang manu -manong hawakan, nagbabago ito ng isang panloob na spool na nag -redirect ng daloy ng hydraulic fluid. Ang direktang koneksyon ng mekanikal na ito ay nagbibigay ng mga operator ng agarang puna at kontrol, na kung saan ay lalong mahalaga sa panahon ng pag -setup ng makina o mga emergency na sitwasyon. Ang oras ng paglipat ay karaniwang bumagsak sa pagitan ng 10 at 45 millisecond, depende sa lagkit ng langis at kung magkano ang lakas na iyong nalalapat sa hawakan.
Pag -unawa sa mga teknikal na pagtutukoy
Ang direksyon ng control valve wmm 10 ay sumusunod sa pamantayan ng NG10 sizing, na kilala rin bilang D05 o Cetop 5. Ang pamantayang ito ay nangangahulugang ang balbula ay maaaring palitan ang iba pang mga balbula ng NG10 nang hindi binabago ang iyong mounting plate. Ang balbula ay tumitimbang sa pagitan ng 3.3 at 4.4 kilograms at maaaring mai -install sa anumang posisyon, na nagbibigay sa iyo ng kakayahang umangkop sa disenyo ng system.
Ang isang detalye na madalas na hindi napapansin ay ang limitasyon ng presyon ng pagbabalik ng port. Habang ang mga gumaganang port ay maaaring hawakan ang 315 bar, ang T port (return line) ay lumalabas sa 160 bar. Mahalaga ang pagkakaiba na ito kapag nagdidisenyo ka ng iyong haydroliko circuit. Ang mga mataas na presyon ng spike sa linya ng pagbabalik ay maaaring maging sanhi ng spool na dumikit o ilipat nang hindi inaasahan, na ang dahilan kung bakit maraming disenyo ng mga inhinyero ang nakatuon sa mga linya ng pagbabalik ng mababang presyon para sa mga system gamit ang direksyon ng control valve WMM 10.
Ang lakas ng operating na kinakailangan upang lumipat ang balbula ay nakasalalay sa pagsasaayos. Ang mga modelo ng spring-return ay nangangailangan ng 18 hanggang 20 Newtons ng Force, habang ang mga detent na bersyon (minarkahan ng "F" sa modelong code) ay nangangailangan ng 30 hanggang 40 Newtons. Ang tampok na detent ay nakakandado ng spool sa posisyon, na kung saan ay kapaki -pakinabang kapag kailangan mong mapanatili ang isang setting ng balbula nang hindi hawak ang hawakan.
Paano basahin ang model code
Ang pag -unawa sa code ng modelo ay tumutulong sa iyo na mag -order ng tamang balbula. Ang isang tipikal na code tulad ng 4WMM10E5X/F ay bumagsak sa mga tiyak na sangkap. Ang "4" ay nagpapahiwatig ng apat na port, "wmm" ay nagpapakita na ito ay isang mano -manong pinatatakbo na balbula ng pingga, ang "10" ay tumutukoy sa laki ng NG10, "E" ay naglalarawan ng pagsasaayos ng spool (sa kasong ito, ang lahat ng mga port na naka -block sa neutral), "5X" ay kinikilala ang serye ng sangkap, at "F" ay nangangahulugang mayroon itong mekanismo ng detent.
Ang simbolo ng spool ay gumagawa ng isang tunay na pagkakaiba sa kung paano kumilos ang iyong system. Ang isang "e" spool ay hinaharangan ang lahat ng mga port sa neutral na posisyon, na pumipigil sa pag -drift sa iyong mga actuators. Ang isang "w" spool ay nag -uugnay sa lahat ng mga port sa tangke sa neutral, na nag -aalis ng bomba at binabawasan ang heat buildup. Ang isang "j" spool ay lumilikha ng isang serye circuit na mabuti para sa mababang bilis ng operasyon. Ang pagpili ng maling uri ng spool ay maaaring humantong sa mga isyu sa pagganap, kaya nagkakahalaga ng paggugol ng oras upang maunawaan ang mga pangangailangan ng iyong system.
Ang pagiging tugma ng hydraulic fluid
Ang direksyon ng control valve WMM 10 ay gumagana sa iba't ibang mga haydroliko na likido, ngunit ang bawat uri ay may mga tiyak na kinakailangan. Ang mga karaniwang langis ng mineral tulad ng HL o HLP ay nagtatrabaho sa alinman sa NBR o FKM seal at normal na gumana sa buong saklaw ng presyon. Ang mga pagpipilian sa biodegradable tulad ng HETG fluid ay gumagamit din ng mga NBR o FKM seal, habang ang mga likido ng HEES ay partikular na nangangailangan ng mga seal ng FKM.
Ang mga tubig na naglalaman ng tubig na lumalaban sa tubig (HFC) ay nagpapakita ng mga espesyal na hamon. Kapag gumagamit ng mga likido sa HFC na may direksyon na control valve wmm 10, kailangan mong limitahan ang pagkakaiba -iba ng presyon sa 50 bar sa halip na normal na 315 bar. Ang inaasahang lifespan ng balbula ay bumababa din ng 50 hanggang 100 porsyento na may mga likido sa HFC. Kailangan mo ring i -preload ang return port sa halos 20 porsyento ng pagkakaiba -iba ng presyon ng nagtatrabaho upang maiwasan ang cavitation. Ang mga dagdag na kinakailangan na ito ay nagdaragdag ng iyong kabuuang halaga ng pagmamay -ari, kaya kadahilanan na sa iyong desisyon kung isinasaalang -alang mo ang mga likido sa HFC.
Ang mga saklaw ng temperatura ng operating ay nag -iiba ayon sa materyal na selyo. Ang mga selyo ng NBR ay gumagana mula sa negatibong 30 hanggang sa positibong 80 degree Celsius para sa likido mismo, habang ang temperatura ng ambient ay dapat manatili sa pagitan ng negatibong 20 at positibong 70 degree Celsius. Nag -aalok ang mga seal ng FKM ng bahagyang magkakaibang mga saklaw, na tumatakbo mula sa negatibong 20 hanggang sa positibong 80 degree celsius para sa temperatura ng likido.
Pagpapanatiling malinis ang iyong system
Ang kalinisan ng langis ay gumagawa ng malaking pagkakaiba sa pagganap ng balbula. Ang Directional Control Valve WMM 10 ay nangangailangan ng kalinisan ng likido ng ISO 4406 Class 20/18/15 o mas mahusay. Ito ay maaaring mukhang tulad ng teknikal na overkill, ngunit ang kontaminasyon ay ang nangungunang sanhi ng spool na nakadikit sa manu -manong pinatatakbo na mga balbula. Kahit na ang mga maliliit na partikulo ay maaaring mag -wedge sa pagitan ng spool at nanganak, na nagiging sanhi ng balbula na mag -hang o gumalaw nang tamad.
Ang pag-install ng isang de-kalidad na sistema ng pagsasala ay nagbabayad sa katagalan. Ang ibig sabihin ng oras ng balbula sa mapanganib na pagkabigo (MTTFD) ay umabot sa 150 taon sa ilalim ng malinis na mga kondisyon, na nagpapakita na ang balbula mismo ay lubos na maaasahan. Karamihan sa mga pagkabigo ay bumalik sa mga panlabas na kadahilanan tulad ng kontaminadong langis, hindi wastong pag -install, o pagpapatakbo sa labas ng tinukoy na saklaw ng presyon.
Mga karaniwang isyu at solusyon
Ang spool sticking ranggo bilang ang pinaka madalas na problema sa direksyon ng control valve wmm 10. Ito ay karaniwang nangyayari kapag ang mga particle ay naipon sa paligid ng spool o kapag nagpapatakbo sa malamig na temperatura na may langis na may mataas na lagkit. Ang solusyon ay nagsasangkot ng pagpapanatili ng wastong kalinisan ng langis at tinitiyak ang iyong hydraulic fluid viscosity ay mananatili sa loob ng 2.8 hanggang 500 square milimetro bawat pangalawang saklaw.
Ang hindi inaasahang paggalaw ng spool sa mga detenteng bersyon ay maaaring mangyari kapag ang mga spike ng presyon sa linya ng pagbabalik ay nagtagumpay sa 30 hanggang 40 na may hawak na lakas ng Newton. Lumilikha ito ng isang panganib sa kaligtasan dahil ang balbula ay maaaring maglipat ng posisyon nang walang input ng operator. Ang pagdaragdag ng isang balbula ng tseke sa linya ng pagbabalik o pagdidisenyo ng isang hiwalay na circuit ng mababang presyon ng pagbabalik ay malulutas ang problemang ito.
Ang pagtagas ng selyo ay bubuo sa paglipas ng panahon habang ang mga seal ay nagsusuot mula sa normal na operasyon. Ang regular na inspeksyon ay nakakakuha ng maaga, bago ang mga maliliit na pagtagas ay naging pangunahing mga problema. Kapag pinapalitan ang mga seal, siguraduhin na tumutugma ka sa materyal ng selyo sa iyong uri ng hydraulic fluid.
Pagpepresyo at kahalili
Ang direksyon ng control valve wmm 10 mula sa Bosch Rexroth ay karaniwang nagkakahalaga sa pagitan ng $ 1,091 at $ 1,114 USD para sa mga bahagi ng OEM. Ang presyo na ito ay sumasalamin sa kalidad ng engineering at sertipikasyon na kasama ng tatak ng Rexroth. Ang mga alternatibong mas mababang gastos mula sa mga tagagawa tulad ng Huade Range mula sa $ 38 hanggang $ 132 USD at inaangkin ang pagiging tugma ng NG10, ngunit ang mga ito ay may mga panganib.

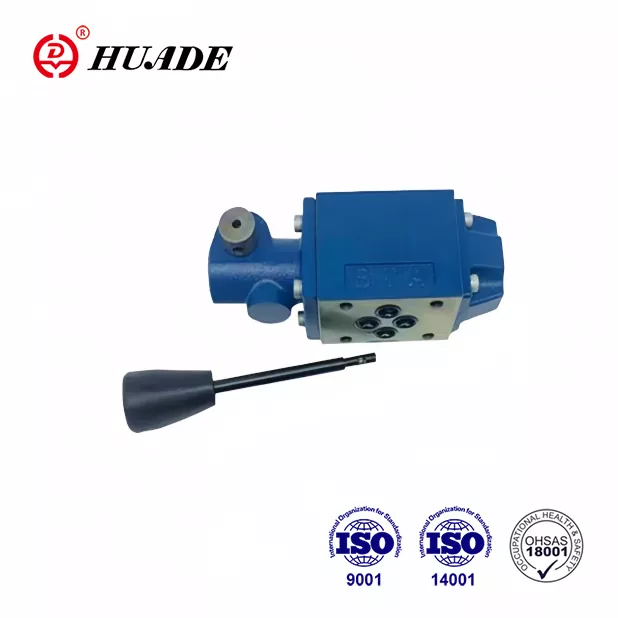

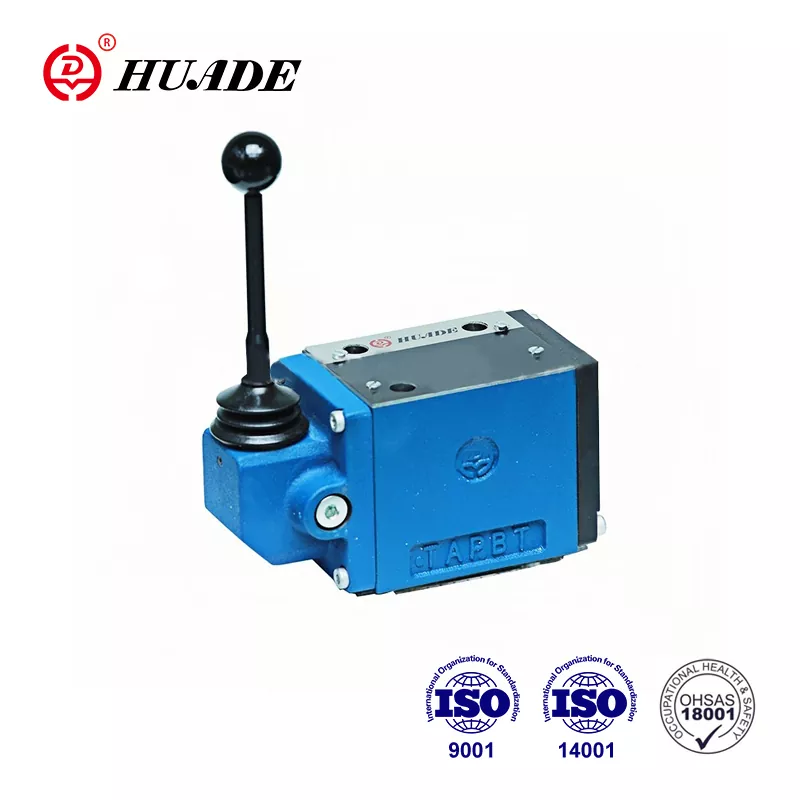

Ang mga tagagawa ng Tsino ay gumagawa ng mga function na katulad na mga balbula sa mas mababang presyo. Nag -aalok ang Huade ng isang katumbas na WMM 10 na tumutugma sa pangunahing mga pagtutukoy ng 315 bar pressure at 160 litro bawat minuto na daloy. Ang tanong ay nagiging kung ang pagtitipid ng gastos ay nagbibigay-katwiran sa mga potensyal na panganib sa katumpakan, kalidad ng dokumentasyon, at pangmatagalang suporta.
Kapag inihahambing ang mga kahalili, bigyang -pansin ang aktwal na mga pagtutukoy kaysa sa numero ng modelo. Ang ilang mga balbula ng NG6 ay gumagamit ng magkatulad na mga kombensiyon sa pagbibigay ng pangalan ngunit hawakan lamang ang 80 litro bawat minuto, na bottleneck ang iyong system. Patunayan na ang anumang alternatibong tunay na nagbibigay ng 160 litro bawat minuto na kapasidad na gumagawa ng direksyon ng control valve wmm 10 na angkop para sa mas malaking actuators.
Pinakamahusay na kasanayan sa pag -install
Ang wastong pag -install ng Directional Control Valve WMM 10 ay nagsisimula sa pag -mount sa ibabaw. Ang balbula ay naka-mount sa isang subplate na umaayon sa DIN 24340 A o ISO 4401-05-04-0-05 pamantayan. Torque ang mga mounting bolts sa pagtutukoy at gamitin ang tamang mga seal sa pagitan ng balbula at subplate. Kahit na ang mga maliliit na pagkakamali sa pag -install ay maaaring humantong sa panloob na pagtagas o nabawasan ang pagganap.
Mahalaga ang pipe sizing higit sa napagtanto ng maraming tao. Kapag lumapit ang mga rate ng daloy ng 160 litro bawat minuto, ang undersized piping ay lumilikha ng labis na pagbagsak ng presyon at pag -buildup ng init. Ang linya ng pagbabalik lalo na ay nangangailangan ng sapat na sizing dahil sa mas mababang rating ng presyon sa T port.
Para sa mga system na may mataas na lumilipas na mga rate ng daloy, ang pag -install ng isang throttle cartridge sa P channel ay pinipigilan ang mga shock waves at cavitation. Ang isang kartutso ng B08 na may isang 0.8 milimetro orifice ay nagbibigay ng isang mahusay na panimulang punto, kahit na ang iyong tukoy na aplikasyon ay maaaring mangailangan ng pagsasaayos. Ang maliit na karagdagan na ito ay nagpoprotekta sa buhay ng balbula nang malaki sa mga system na may biglaang mga pagbabago sa pag -load.
Diskarte sa Pagpapanatili
Ang isang proactive na diskarte sa pagpapanatili ay nagpapakinabang sa 150-taong potensyal na habang-buhay ng direksyon ng control valve wmm 10. Ang regular na pagsusuri ng langis ay nakakakuha ng mga problema sa kontaminasyon bago nila masira ang balbula. Ang pagsubok ay dapat isama ang bilang ng butil, lagkit, at nilalaman ng kahalumigmigan nang pinakamaliit.
Ang mga agwat ng kapalit na filter ay nakasalalay sa iyong operating environment at rate ng kontaminasyon. Ang mga high-dust na kapaligiran ay maaaring mangailangan ng buwanang mga pagbabago sa filter, habang ang malinis na mga setting ng pang-industriya ay maaaring pumunta ng ilang buwan. Huwag maghintay para sa mga alarm ng presyon ng pagkakaiba -iba na mag -trigger bago baguhin ang mga filter, dahil maaaring nangyari na ang ilang pinsala.
Ang kapalit ng selyo ay sumusunod sa isang mahuhulaan na iskedyul batay sa mga oras ng pagpapatakbo at mga siklo ng presyon. Ang pagpapanatiling ekstrang mga kit ng selyo sa kamay ay binabawasan ang downtime kapag kinakailangan ang kapalit. I -dokumento ang iyong mga aktibidad sa pagpapanatili upang maitaguyod ang mga pattern na makakatulong na mahulaan ang mga pangangailangan sa hinaharap.
Kailan pipiliin ang WMM 10
Ang direksyon ng control valve wmm 10 ay nangunguna sa mga aplikasyon kung saan ang manu -manong kontrol ay nagbibigay ng mga pakinabang sa gawaing elektrikal. Ang mga pamamaraan ng pag -setup ng makina ay madalas na nakikinabang mula sa direktang pakiramdam at agarang pagtugon ng mga manu -manong balbula. Ang mga sistema ng override ng emergency ay pinapaboran din ang mga manu -manong balbula dahil gumagana sila kahit na sa mga pagkabigo sa elektrikal.
Ang mga malalaking kagamitan sa konstruksyon, mga tool sa makina, at mga pagpindot ay kumakatawan sa mga karaniwang aplikasyon para sa WMM 10. Ang pagsasama ng mataas na kapasidad ng presyon at mataas na rate ng daloy ay humahawak sa mga hinihingi ng malalaking haydroliko na mga cylinders at motor. Ang pagpipilian ng detent ay mahusay na gumagana para sa pagpoposisyon ng mga aplikasyon kung saan kailangan mong i -lock ang isang setting habang dumadalo sa iba pang mga gawain.
Gayunpaman, ang balbula ay hindi perpekto para sa bawat sitwasyon. Ang mga awtomatikong sistema na nangangailangan ng remote control ay dapat gumamit ng mga electrically actuated valves sa halip. Ang mga aplikasyon na nangangailangan ng tumpak na kontrol ng daloy na lampas sa simpleng on-off na paglipat ay maaaring mangailangan ng proporsyonal na mga balbula. Ang pag -unawa sa mga limitasyong ito ay tumutulong sa iyo na pumili ng tamang balbula para sa iyong mga tiyak na pangangailangan.
Pangwakas na pagsasaalang -alang
Ang Directional Control Valve WMM 10 ay kumakatawan sa mature na hydraulic na teknolohiya na naghahatid ng maaasahang pagganap kapag maayos na inilalapat. Ang 315 bar pressure rating nito at 160 litro bawat minuto na kapasidad ng daloy ay ilagay ito sa mga mas may kakayahang manu -manong mga balbula sa klase ng laki ng NG10. Ang 150-taong figure ng MTTFD ay sumasalamin sa solidong engineering, kahit na ang pagkamit nito ay nangangailangan ng pansin sa kalinisan ng system at wastong pagpapanatili.
Kapag nagdidisenyo ng isang bagong sistema o pagpapalit ng isang umiiral na balbula, tumuon sa pagtutugma ng mga kakayahan ng balbula sa iyong aktwal na mga kinakailangan. Huwag ipagpalagay na ang mas mataas na mga pagtutukoy ay palaging nangangahulugang mas mahusay na pagganap. Ang isang maayos na laki at pinapanatili na direksyon ng control valve wmm 10 ay lalabas ang karamihan sa makinarya na kinokontrol nito.
Ang desisyon sa pagitan ng OEM at mga alternatibong supplier sa huli ay nakasalalay sa iyong panganib na pagpapaubaya at kabuuang pagkalkula ng gastos. Ang mga paunang pagkakaiba sa presyo ay mukhang kaakit -akit, ngunit ang kadahilanan sa halaga ng suporta sa teknikal, kalidad ng dokumentasyon, at saklaw ng warranty. Para sa mga kritikal na aplikasyon kung saan ang downtime ay nagdadala ng mataas na gastos, ang opsyon ng OEM ay karaniwang gumagawa ng kahulugan sa pananalapi sa kabila ng mas mataas na presyo ng paitaas.
Ang pag -unawa sa mga teknikal na detalye ng Directional Control Valve WMM 10 ay tumutulong sa iyo na gumawa ng mga kaalamang desisyon tungkol sa pagtutukoy, pag -install, at pagpapanatili. Ang kaalamang ito ay isinasalin nang direkta sa mas mahusay na pagganap ng system at mas mahabang bahagi ng buhay, na sa huli ay nagpapabuti sa iyong ilalim na linya.
