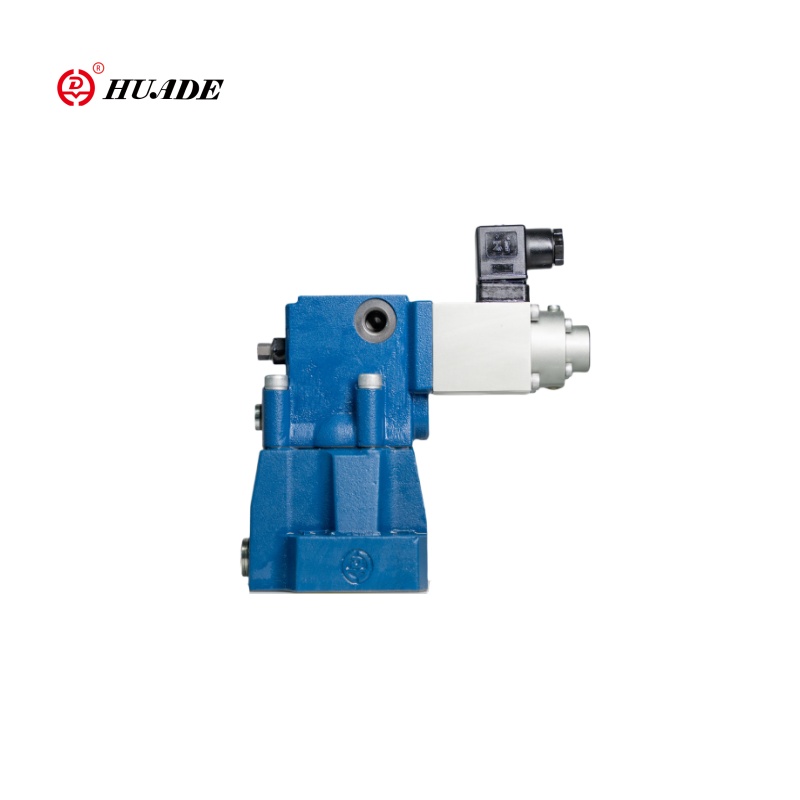

Ang DBE series proporsyonal na presyon ng pagbabawas ng balbula ay maaaring maayos na itakda ang presyon ng system sa pamamagitan ng pagpapatakbo ng isang proporsyonal na solenoid, na nakakatugon sa iba't ibang mga kinakailangan sa pagtatrabaho. Ang mga katangian ng produktong ito ay may kasamang tumpak na kontrol, katatagan at pagiging maaasahan, at madaling mapanatili. Ang proporsyonal na presyon ng pagbabawas ng balbula DBE ay magagamit sa maraming mga modelo at mga pagtutukoy upang masiyahan ang iba't ibang mga pangangailangan. Halimbawa, ang Huade Hydraulic ay gumagawa ng mga modelo tulad ng DBE10-30B/315ymdrem at DBE20-30B/200xym proporsyonal na pagbabawas ng mga balbula, na may iba't ibang mga saklaw ng presyon ng pagtatrabaho at mga katangian ng daloy, na nagpapahintulot sa mga gumagamit na pumili ayon sa kanilang mga pangangailangan.
| Data ng haydroliko | ||||
| Max.operating pressure port A. B at X (MPA) | 31.5 | |||
| Return Pressure (MPA) | Port y, hiwalay at sa zero pressure sa tangke | |||
| Max. Settable Pressure (MPA) | 5. 10. 20. 31.5 Parehong yugto ng presyon | |||
| Min. Settable Pressure (MPA) | Tingnan ang mga katangian ng curves | |||
| Max. Kaligtasan ng Pressure (MPA) | Settle Pressure | |||
| 5 | 10 | 20 | 31.5 | |
| 1to 62 | 1to 122 | 1 hanggang 222 | 1to 342 | |
| Max. daloy (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Daloy ng pilot (l/min) | 0.7 hanggang 2 | |||
| Linearity (%) | ± 3.5 | |||
| Paulit -ulit (%) | <± 2 | |||
| Karaniwang pagkakaiba -iba (%) | <± 2 max. presyon | |||
| Hysteresis (%) | Na may surge ± 1.5 ng max.pressure.without surge ± 4.5 ng max.pressure | |||
| Oras ng paglipat | 30 hanggang 150 | |||
| Pressure Fluid | Mineral Oil (para sa NBR Seal), Phosphate Ester (para sa FPM Seal) | |||
| Saklaw ng lapot (mm2/s) | 2.8 hanggang 380 | |||
| Saklaw ng temperatura ng Pressure Fluid (℃) | -20 hanggang+70 | |||
| Antas ng kontaminasyon (μm) | ≤20 (Rekomendasyon 10) | |||
| Data ng Electrical Technical | |
| Amplifier | Ang VT-200G40 na ibinibigay ng balbula nang magkasama |
| Supply boltahe | DC |
| Min.Control Kasalukuyang (a) | 0.1 |
| Max.Control currenl (a) | 0.8 |
| Coil Resistance （ω） | Ang malamig na halaga sa 20 ℃ ay 19.5; Ang halaga ng max.wam ay 28.8 |
| Saklaw ng temperatura ng Pressure Fluid (℃) | +50 |
| Working State | Magpatuloy |
| Proteksyon ng balbula | IP65 |
| Mga koneksyon sa elektrikal | plug |
Mga Tampok:
▶ Para sa pag -mount ng subplate
▶ na naka -encode sa block
▶ Opsyonal na karagdagang limitasyon ng maximum na presyon sa pamamagitan ng isang balbula na naka -load ng spring na pilot na balbula
▶ Valve at Electronic Control Form One Source
Application:
Ang DBE series proporsyonal na balbula ng relief pressure ay malawakang ginagamit sa iba't ibang mga hydraulic system na nangangailangan ng tumpak na kontrol sa presyon, tulad ng makinarya ng konstruksyon, metalurhiko na kagamitan, paggawa ng barko, at iba pang mga patlang. Naglalaro sila ng isang mahalagang papel sa mga patlang na ito, pagpapahusay ng katatagan at pagiging maaasahan ng mga system.
Ang mga balbula na ito ay karaniwang binubuo ng balbula ng control ng pilot (1) na may proporsyonal na solenoid (2) at ang pangunahing balbula (3) na may pangunahing insert ng spool (4).
I -type ang DBE:
Ang pagsasaayos ng presyon ay ang halaga ng utos na nakasalalay sa pamamagitan ng isang proporsyonal na solenoid (2). Ang presyon na naroroon sa port ay isang kilos sa ilalim ng pangunahing spool (4). Kasabay nito ang presyur na ito ay kumikilos sa tagsibol na na -load na bahagi ng pangunahing spool (4) sa pamamagitan ng mga orification (5). Ang Hydraulic Force ay kumikilos sa Pilot Poppet (6). Kapag ang Hydraulic Force Over ay dumating ang Solenoid Force pagkatapos ay magbubukas ang Pilot Poppet (6). Dahil sa ang katunayan na ang langis ng pilot ay maaari na ngayong dumaloy sa tangke sa pamamagitan ng port y, ang isang pagbagsak ng presyon ay nangyayari sa pangunahing spool (4) na kumikilos sa pangunahing spool at itinaas ito laban sa lakas ng pagbabalik na tagsibol. Ang koneksyon mula sa A hanggang B ay binuksan at wala nang anumang pagtaas sa presyon
Istraktura ng Proporsyonal na pressure relief valve dbe
